偶數倍分頻通過計數器便可以實現，對于奇數倍分頻，實現方法為：
產生N計數(N為奇數)，在任意計數(>1 & <N)時翻轉，實現占空比不為50%的N分頻時鐘。若是需要產生占空比為50%的N倍奇數分頻，首先進行上升沿觸發進行模N計數，計數到某一個值n時輸出時鐘進行翻轉，然后再計數（N-1）/2次，再次進行翻轉得到一個占空比非50%奇數n分頻時鐘。同理，同時進行下降沿觸發的模N計數，等計數到n時，輸出時鐘進行翻轉，同樣再計數（N-1）/2次，輸出時鐘再次翻轉生成占空比非50%的奇數n分頻時鐘。兩個占空比非50%的n分頻時鐘進行相或運算，即得到占空比為50%的奇數N分頻時鐘。 示例： module odd_division(clk,rst,clk_out);
input clk,rst;
output clk_out;
reg[3:0] count1,count2;
reg clkA,clkB;
parameter N = 5;//the number you want to divid into
assign clk_out = clkA | clkB;
always @(posedge clk or negedge rst)
begin
if(! rst)
begin
count1 <= 1'b0;
clkA <= 1'b0;
end
else if(count1 < (N - 1))
begin
count1 <= count1 + 1'b1;
if(count1 < (N - 1)/2)
clkA <= 0;
else if (count1>=(N-1)/2)
clkA<= 1 ;
end
else
begin
clkA <= 0;
count1 <= 1'b0;
end
end
always @ (negedge clk or negedge rst)
begin
if(! rst)
begin
count2 <= 1'b0;
clkB <= 1'b0;
end
else if(count2 < (N - 1))
begin
count2 <= count2 + 1'b1;
if (count1<(N-1)/2)
clkB <= 0;
else if(count2 >= (N - 1)/2)
clkB <= 1;
end
else
begin
clkB <= 0;
count2 <= 1'b0;
end
end
endmodule

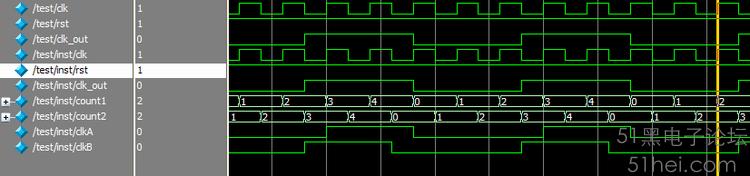

仿真結果：
|
