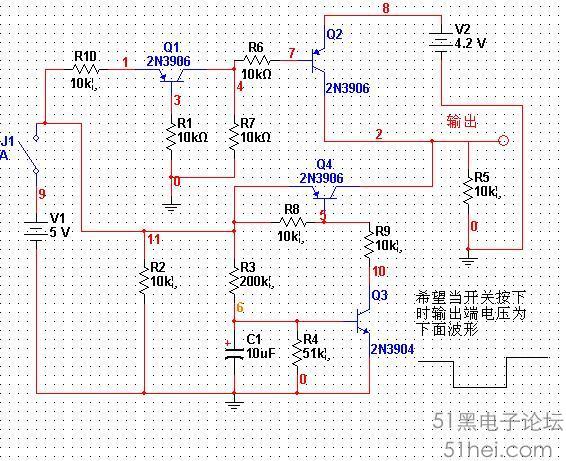

下圖是想合上開關后馬上關斷4.2V輸出，經過一段延時后才打開5V輸出，既然是電路找錯，這個電路肯定有問題，看大家能找出問題所在嗎？應該如何改進？
注：電路參數未做細致調整，不要考慮電路參數是不是最佳這樣的原因。
重要提示：網友指出R10應該去掉，這個說法是對的。下面的圖是我在畫的時候多畫了R10，實際電路是沒有R10的，對此疏忽表示歉意，朋友分析的時候請把R10當做0歐電阻。
以上電路J1未合上時Q1、Q4都處于導通狀態，C1的充電電壓大于0.6V，導致Q3、Q4處于飽和狀態，輸出：約4.2V；當J1合上時(未能按照想象中的0V跳變)直接由Q4輸出：約5V ；
應在Q1、Q4的C集電極分別串入一個二極管(預防J1未合上時處于反導通狀態)。
|
|
