單片機手動程控放大器仿真+源程序+電路原理圖（MAX7219驅動數碼管顯示）

[復制鏈接]
ID:137190 發表于 2016-8-31 21:18 | 顯示全部樓層 |閱讀模式
0.png 0.png

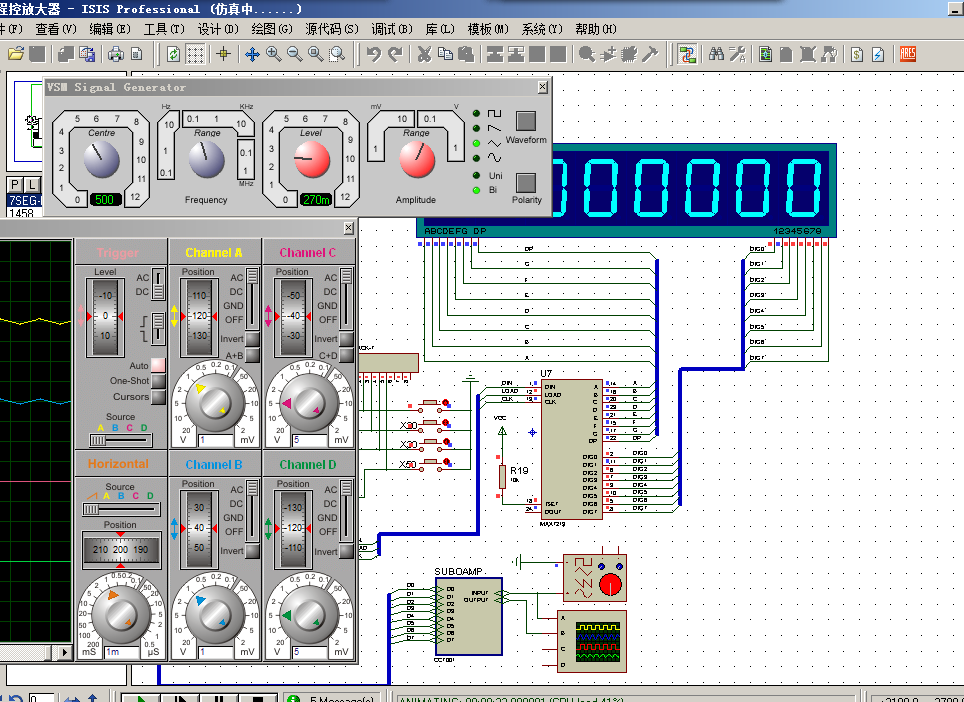

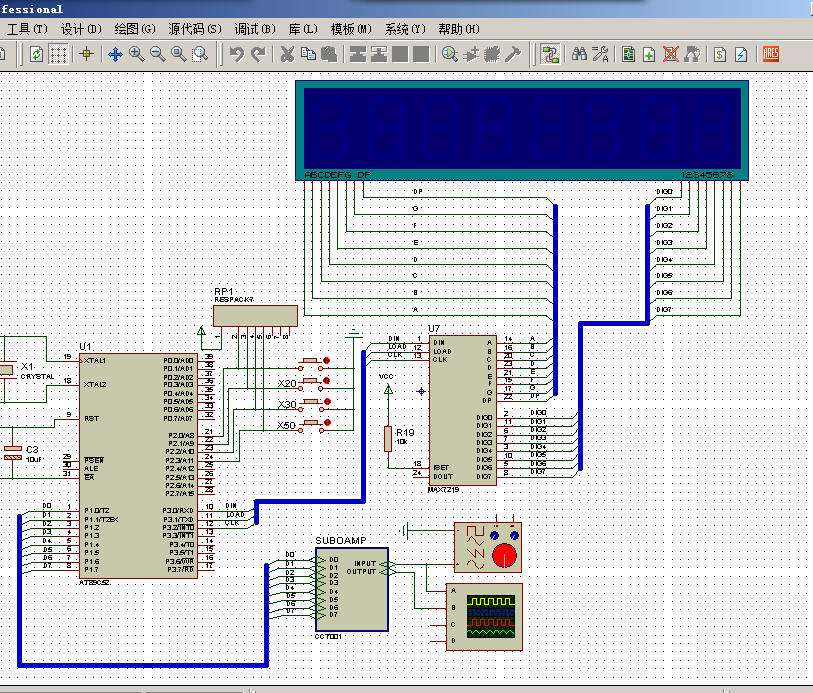

單片機手動程控放大器仿真電路原理圖（工程文件清晰版請下載本帖最后的附件），采用MAX7219驅動數碼管顯示.

單片機手動程控放大器源程序如下：
  1. #include <AT89X52.h>
  2. #include <intrins.h>
  3. sbit sbF1 = P2 ^ 0;   //不進行放大處理
  4. sbit sbF20 = P2 ^ 1;  //放大20倍
  5. sbit sbF30 = P2 ^ 2;  //放大30倍
  6. sbit sbF50 = P2 ^ 3;  //放大50倍

  8. sbit sbDIN = P3 ^ 0;                        //MAX7219的數據引腳
  9. sbit sbLOAD = P3 ^ 1;                      //MAX7219的控制引腳
  10. sbit sbCLK = P3 ^ 2;                       //MAX7219的時鐘引腳

  12. //顯示緩沖區定義
  13. unsigned char Disp_Buffer[8]=            //MAX7219的輸出緩沖
  14. {
  15.          0,0,0,0,0,0,0,0
  16. };
  17. unsigned char Disp_Buffer1[8]=            //MAX7219的輸出緩沖
  18. {
  19.          0,0,0,0,0,0,0,1
  20. };
  21. unsigned char Disp_Buffer20[8]=            //MAX7219的輸出緩沖
  22. {
  23.          0,0,0,0,0,0,2,0
  24. };
  25. unsigned char Disp_Buffer30[8]=            //MAX7219的輸出緩沖
  26. {
  27.          0,0,0,0,0,0,3,0
  28. };
  29. unsigned char Disp_Buffer50[8]=            //MAX7219的輸出緩沖
  30. {
  31.          0,0,0,0,0,0,5,0
  32. };

  34. void DelayMS(unsigned int ms)              //毫秒級延時函數
  35. {
  36.         unsigned int i,j;
  37.         for( i=0;i<ms;i++)
  38.                 for(j=0;j<1141;j++);
  39. }
  40. //寫MAX7219函數，Addr為MAX7219的內部寄存器地址，Dat為待寫入的數據
  41. void Write7219(unsigned char Addr,unsigned char Dat)
  42. {
  43.          unsigned char i;
  44.         sbLOAD = 0;
  45.         for(i=0;i<8;i++)                               //先送出8位地址
  46.         {
  47.                  sbCLK = 0;                                   //時鐘拉低
  48.                 Addr <<= 1;                                  //移位送出地址
  49.                 sbDIN        = CY;                                    //送出數據
  50.                 sbCLK = 1;                                   //時鐘上升沿
  51.                 _nop_();
  52.                 _nop_();
  53.                 sbCLK = 0;
  54.         }
  55.         for(i=0;i<8;i++)                              //再送出8位數據
  56.         {
  57.                  sbCLK = 0;
  58.                 Dat <<= 1;                                  //移位送出數據
  59.                 sbDIN        = CY;
  60.                 sbCLK = 1;
  61.                 _nop_();
  62.                 _nop_();
  63.                 sbCLK = 0;
  64.         }
  65.         sbLOAD = 1;
  66. }
  67. //MAX7129的初始化函數
  68. void Initialise7219()
  69. {
  70.          Write7219(0x09,0xff);                 //編碼模式寄存器
  71.         Write7219(0x0a,0x07);                 //顯示亮度控制
  72.         Write7219(0x0b,0x07);                 //掃描控制
  73.         Write7219(0x0c,0x01);                 //關閉模式控制寄存器設置
  74. }

  76. void  Wobbling ()   //延時程序防止按鍵抖動
  77. {
  78.   unsigned int i;
  79.   for(i=0;i<1000;i++);
  80. }

  82. void main()
  83. {
  84.   unsigned char i;
  85.         Initialise7219();                     //首先初始化MAX7129
  86.         DelayMS(1);                         //延時1毫秒
  87.   for(i=0;i<8;i++)
  88.         {
  89.                  Write7219(i+1,Disp_Buffer[i]);      //將顯示緩沖區內的數據循環送出
  90.         }
  91.   P1 = 0x00;    //初始化端口
  92.   P2 = 0xFF;
  93.   P1 = 0x11;   //再不按鍵的情況下默認為不進行放大處理
  94.   while(1)
  95.   {
  96.   if (sbF1 == 0) //判斷是否按下按鍵
  97.   {
  98.     Wobbling();   //時間延時程序，軟件防抖動
  99.     if( sbF1 == 0)  //確定按下按鍵
  100.     {
  101.       P1 = 0x11;   //放大1倍
  102.       for(i=0;i<8;i++)
  103.             {
  104.                      Write7219(i+1,Disp_Buffer1[i]);      //顯示放大1倍
  105.             }
  106.     }
  107.   }
  108.   if(sbF20 == 0)  //判斷是否按下按鍵
  109.   {
  110.     Wobbling();   //時間延時程序，軟件防抖動
  111.     if(sbF20 == 0) //確定按下按鍵
  112.     {
  113.       P1 = 0x22;   //放大20倍
  114.       for(i=0;i<8;i++)
  115.             {
  116.                      Write7219(i+1,Disp_Buffer20[i]);      //顯示放大20倍
  117.             }
  118.      }
  119.   }
  120.   if(sbF30 == 0) //判斷是否按下按鍵
  121.   {
  122.     Wobbling();   //時間延時程序，軟件防抖動
  123.     if(sbF30 == 0) //確定按下按鍵
  124.     {
  125.       P1 = 0x44;   //放大30倍
  126.       for(i=0;i<8;i++)
  127.             {
  128.                      Write7219(i+1,Disp_Buffer30[i]);      //顯示放大20倍
  129.             }
  130.      }
  131.   }
  132.   if(sbF50 == 0) //判斷是否按下按鍵
  133.   {
  134.     Wobbling();   //時間延時程序，軟件防抖動
  135.     if(sbF50 == 0)//確定按下按鍵
  136.     {
  137.       P1=0x88;  //放大50倍
  138.       for(i=0;i<8;i++)
  139.             {
  140.                      Write7219(i+1,Disp_Buffer50[i]);      //顯示放大20倍
  141.             }
  142.      }
  143.   }
  144. }
  145. }
復制代碼


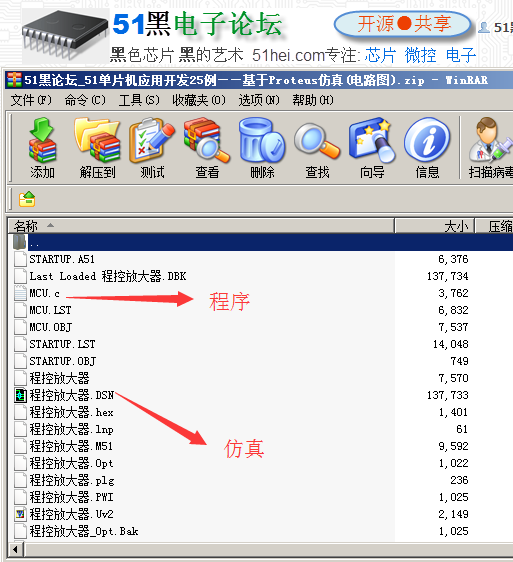

單片機手動程控放大器所有資料下載：
http://www.raoushi.com/bbs/dpj-54940-1.html
