DIY 12V25A半橋式開關電源

[復制鏈接]
ID:128229 發表于 2016-6-28 23:00 | 顯示全部樓層 |閱讀模式

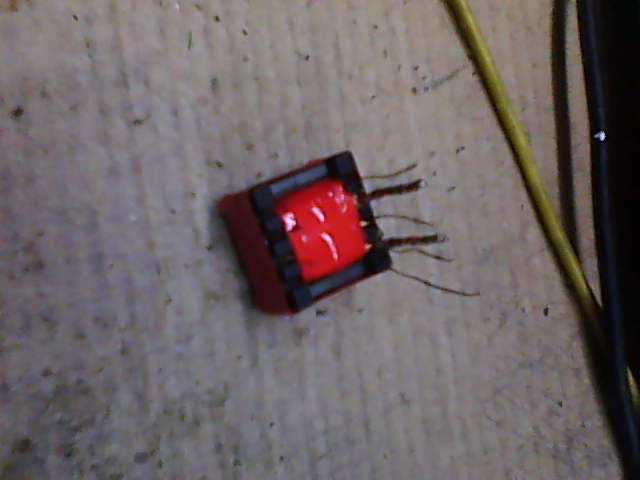

呵呵，各位燒友，又來做電源了 。這回做個12V的，功率400W，結構還是用半橋的，呵呵，下面看圖，給點意見呀；謝了 EE19驅變

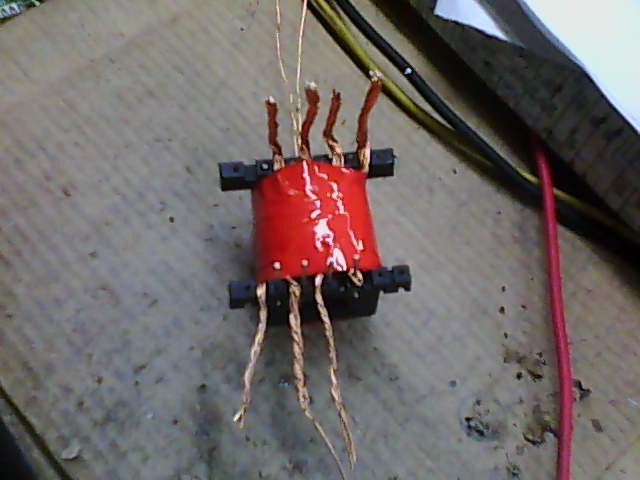

繞好后

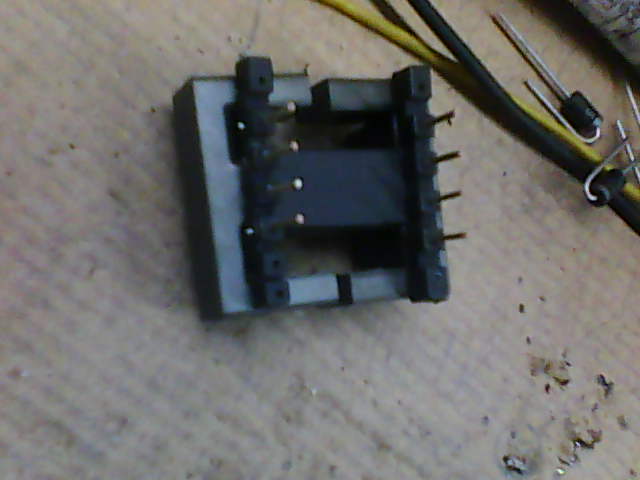

EE42主變

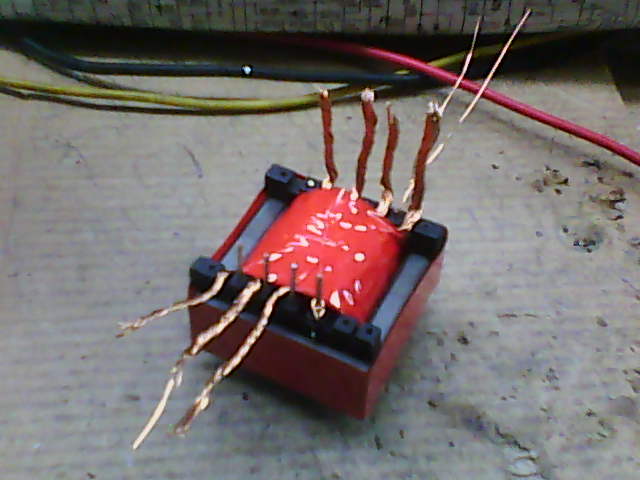

繞好后

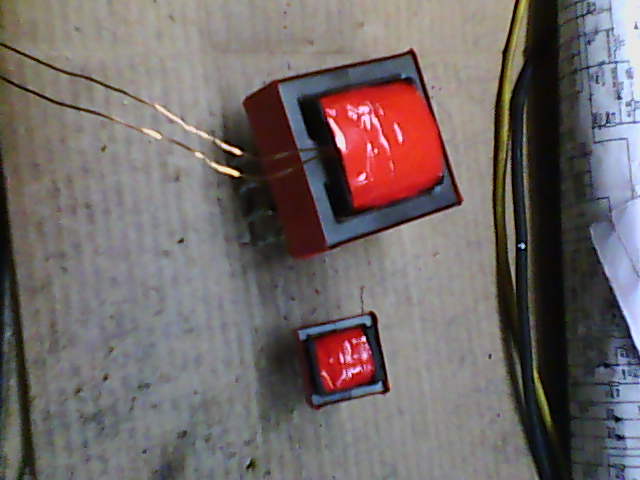

來個合影，呵呵

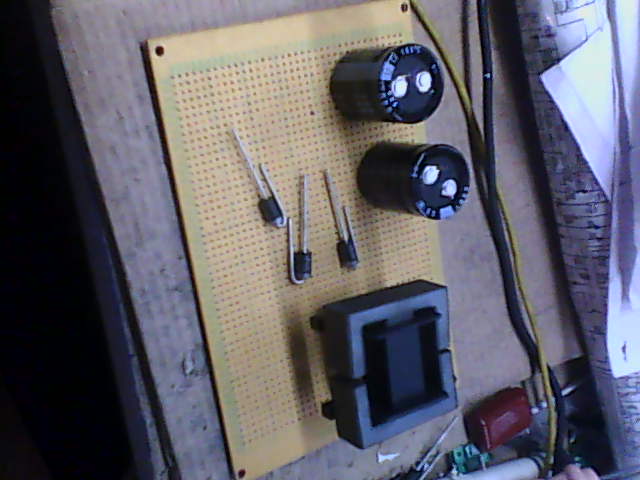

洞洞板來做

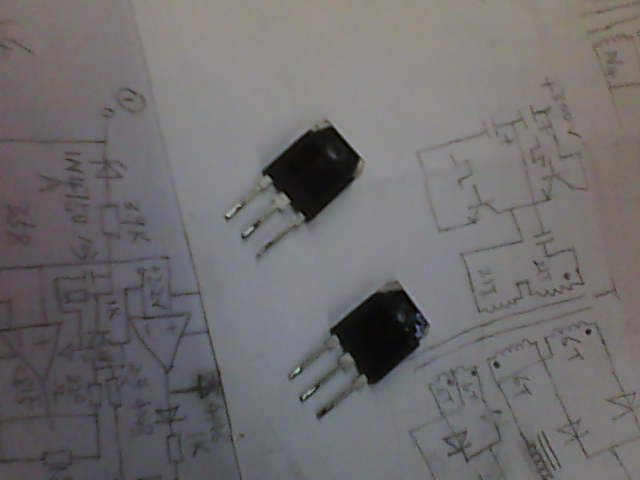

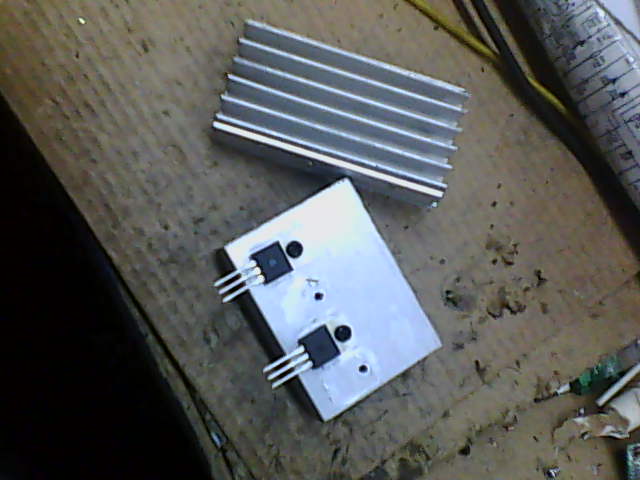

功率開關管
加上散熱片

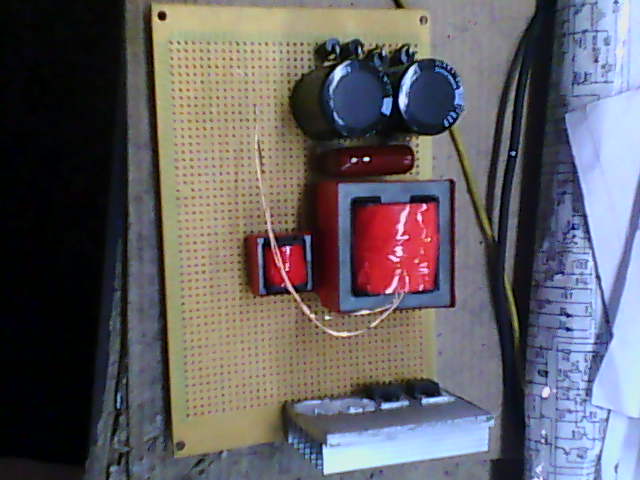

進展中

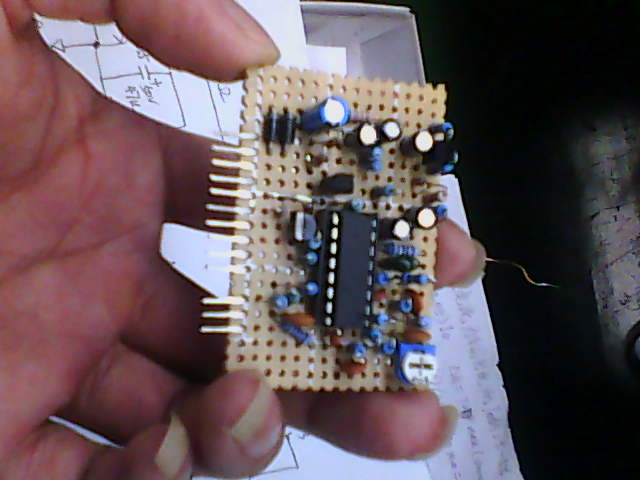

7500驅動板
進展中

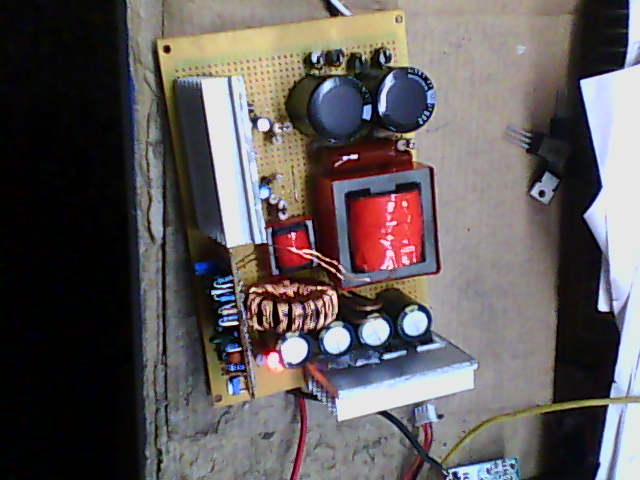

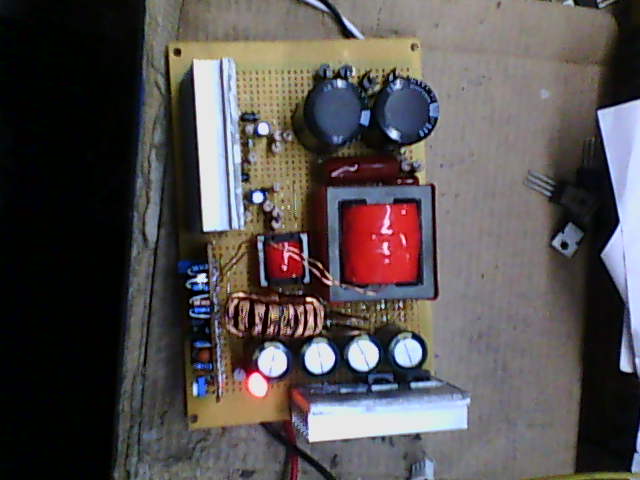

OK，搭接完畢

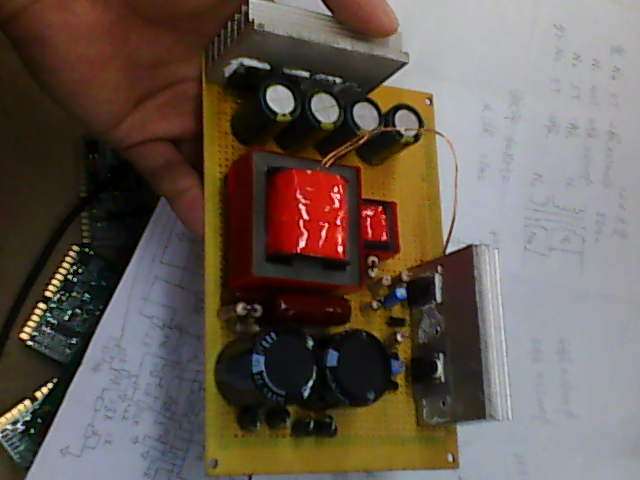

看看，還整齊，呵呵

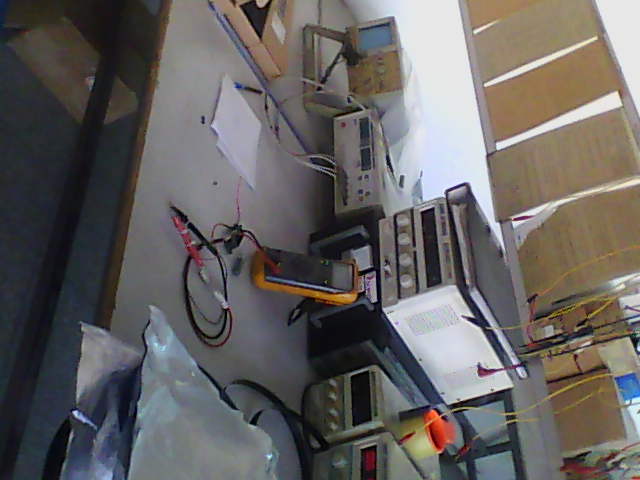

試驗場地，呵呵

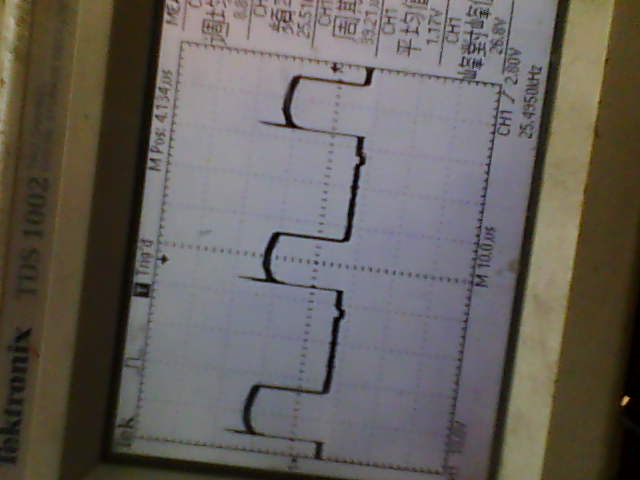

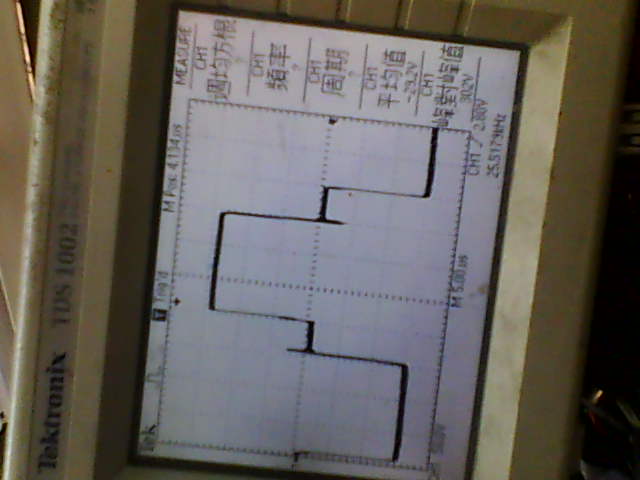

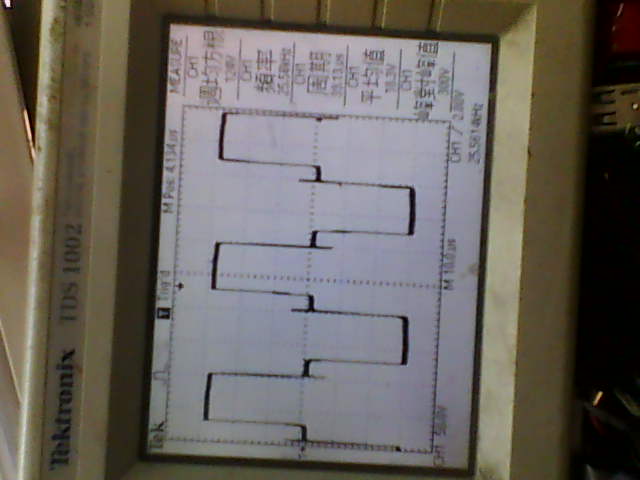

驅變初級波形

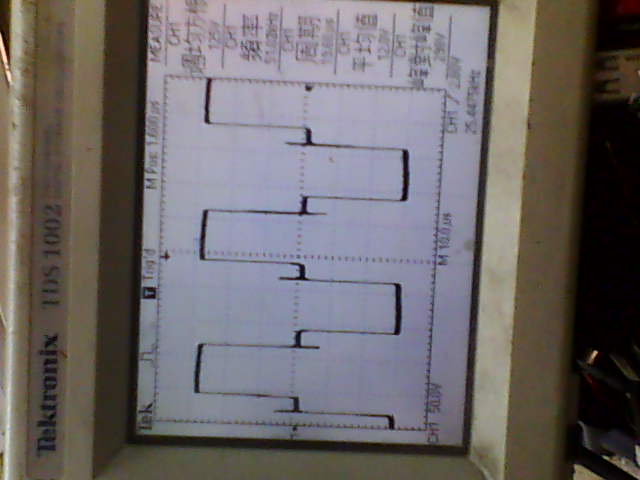

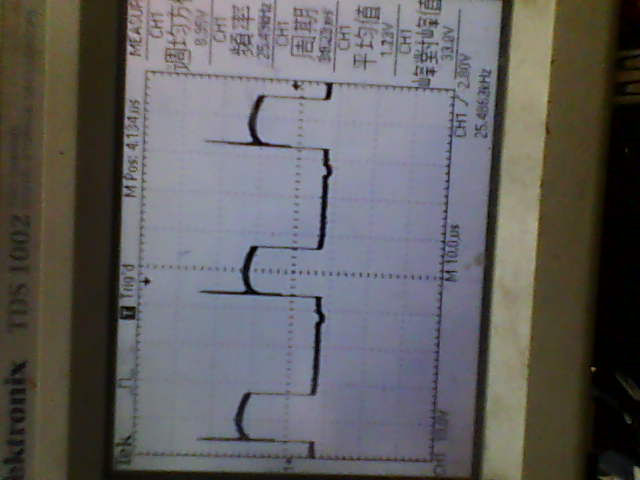

滿載主變初級波形，呵呵，還行吧





老化中
一個簡易的負載，用電阻的，加水散熱，呵呵，500W的；
OK，本電源經過12小時滿載老化一切正常，獻丑了 66281425594442.jpg
