液晶12232（SED1520主控資料）

ID:105323 · 發表于 2016-2-12 19:11

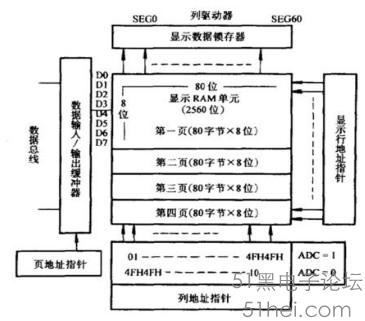

12232的兩個SED芯片是左右分布的，左右兩個芯片各有一個指針指向當前要讀寫的顯示RAM。所以要對某個顯示RAM操作時，應設定其芯片的當前指針，具體要指定：設定在哪個芯片的哪頁，設定在哪個芯片的哪列，在讀寫顯示RAM時，要指定寫到哪個芯片里去，如下圖所示：

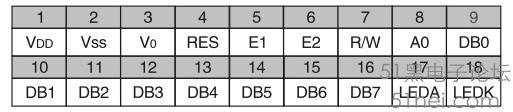

管腳分布如下：
