查看: 1345|回復: 1
收起左側

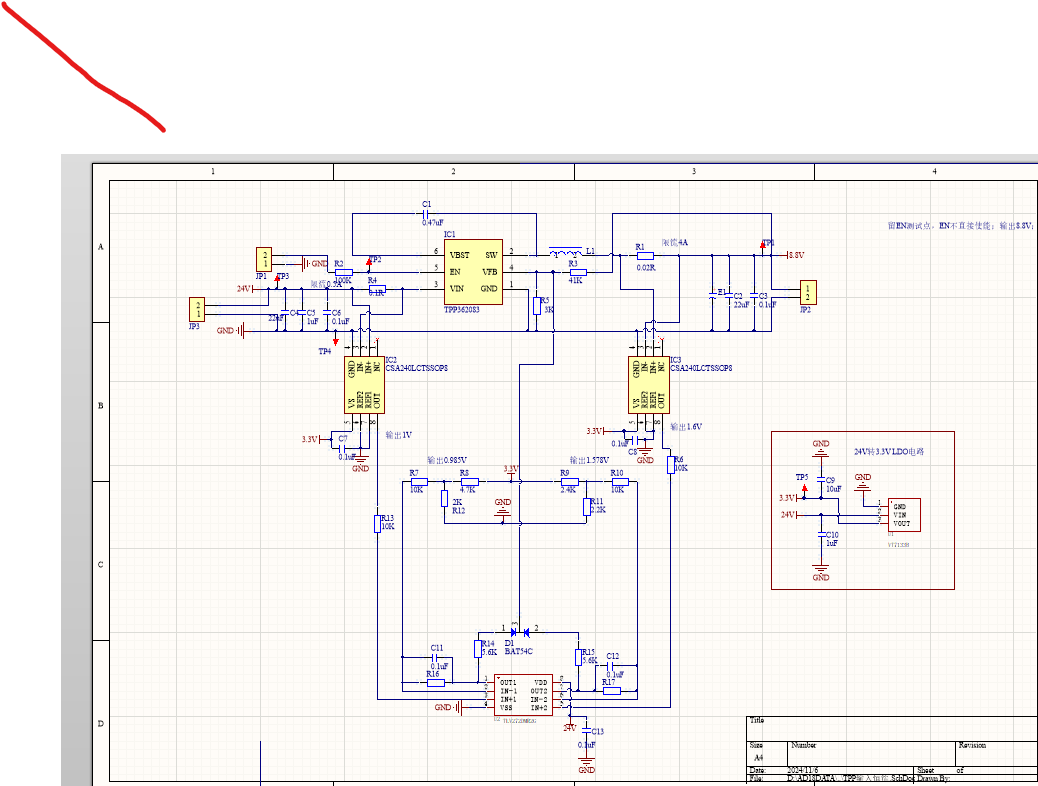

這是我做的一個輸出恒壓恒流的電路圖，并且具有限流功能。

[復制鏈接]
ID:1135657 發表于 2024-11-6 11:32 | 顯示全部樓層 |閱讀模式
請大家幫我看看還有哪里需要改進的
屏幕截圖 2024-11-06 113130.png
回復

使用道具 舉報

ID:446156 發表于 2024-11-6 16:54 | 顯示全部樓層
輸入端限流沒必要，CSA240LCTSSOP8共模電壓范圍是6-80V，當輸出電壓小于6V的時候芯片就不能正常工作了。建議將采樣電阻放在靠近GND側，放大器用個軌對軌就行了比如OPA2171直接使用24V單電源供電就行了不用再搞個3.3V出來。
回復

使用道具 舉報
