ADC0809數字電壓表 帶PROTEUS仿真和程序

[復制鏈接]
ID:98881 發表于 2016-4-18 18:03 | 顯示全部樓層 |閱讀模式
用51單片機實現的ADC0809數字電壓表的PROTEUS仿真圖：

本實例為AD轉換，運用AD芯片將電壓模擬量轉換成數字量，然后顯示在數碼管上。

ADC0809數字電壓表51單片機程序：
  1. #include<reg52.h>
  2. #include"common.h"
  3. #include"delay.h"

  5. uint8 smg_du[10] = {0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};

  7. sbit oe = P1^0;                        //輸出使能
  8. sbit eoc = P1^1;                //結束轉換
  9. sbit st = P1^2;                        //開始信號
  10. sbit clk = P1^3;                //時鐘信號

  12. void smg_display(uint8 dat)
  13. {
  14.         uint8 i;
  15.         dat = (uint16)dat * 50 / 255;
  16.         for(i=0;i<3;i++)
  17.         {
  18.                 P0 = 0x00;
  19.                 switch(i)
  20.                 {
  21.                         case 0:
  22.                                 P0 = smg_du[dat%10];
  23.                                 P2 = 0xf7;
  24.                                 break;
  25.                         case 1:
  26.                                 P0 = smg_du[dat/10%10] + 0x80;
  27.                                 P2 = 0xfb;
  28.                                 break;
  29.                         case 2:
  30.                                 P0 = smg_du[dat/100];
  31.                                 P2 = 0xfd;
  32.                                 break;
  33.                 }
  34.                 delay1ms(5);
  35.         }
  36. }

  38. void main()
  39. {
  40.         TMOD = 0x02;  //定時器中斷方式2 自動重裝8位定時器
  41.         TH0 = 0;                        //定時256us
  42.         TL0 = 0;
  43.         EA = 1;
  44.         ET0 = 1;
  45.         TR0 = 1;
  46.         P1 = 0x3f;    //通道3
  47.         while(1)
  48.         {
  49.                 st = 0;
  50.                 st = 1;
  51.                 st = 0; //開始轉換標志
  52.                 while(!eoc ); //等待轉換完成
  53.                 oe = 1;
  54.                 smg_display(P3);
  55.                 oe = 0;
  56.         }
  57. }

  59. void timer0() interrupt 1
  60. {
  61.         clk = ~clk;
  62. }
復制代碼

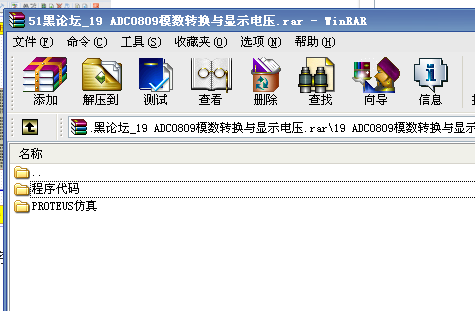

ADC0809數字電壓表全部資料下載： 19 ADC0809模數轉換與顯示電壓.rar (48.42 KB, 下載次數: 168)
