比較簡單的電池充放電管理電路

[復制鏈接]
ID:114115 發表于 2016-4-14 02:06 | 顯示全部樓層 |閱讀模式

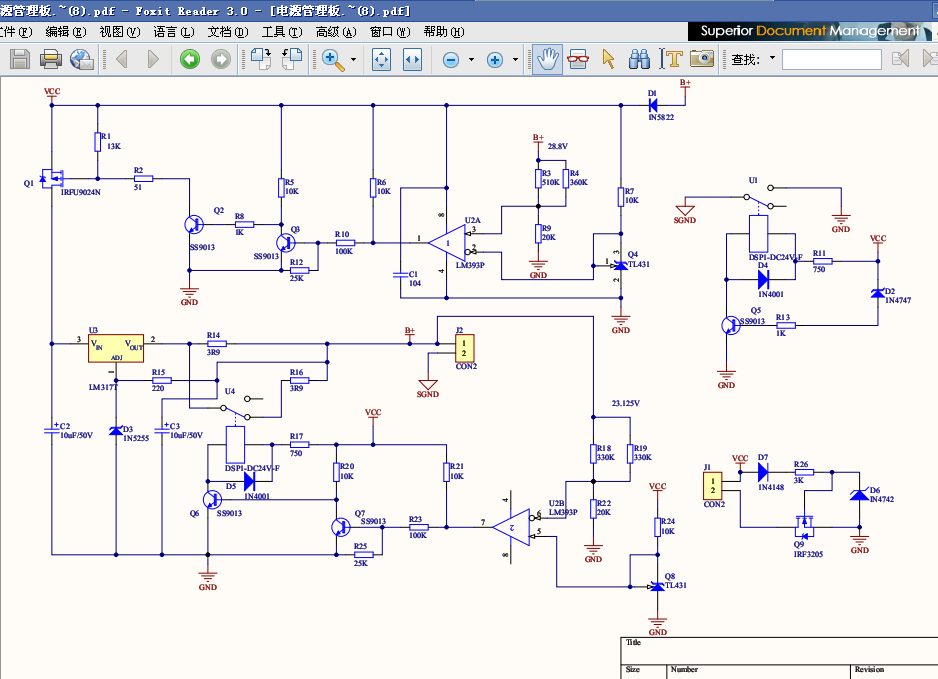

  比較簡單的電池充放電管理電路，包括全電流充電和半電流充電，上圖，另外請教想加個電源指示燈，需要主電源供電時一個燈亮，備用電池放電時另一個燈亮如何加。


清晰版的pdf格式電路圖下載：
電源管理板.pdf (174.24 KB, 下載次數: 22)
