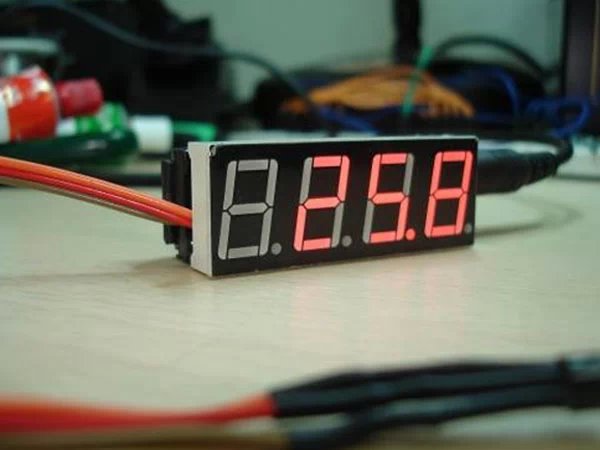

材料：如下圖所示

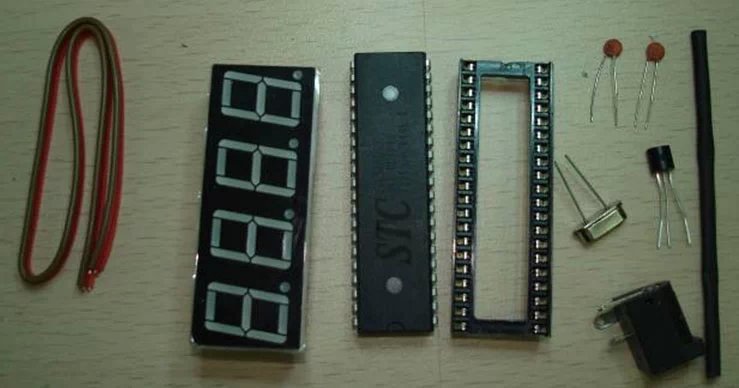

DS18B20溫度傳感器、STC12C5A60S2單片機、40針插座一個、共陽4聯排LED、12Mhz晶振、30p電容（2個）、電源接頭、導線、熱縮套管。另外用到AB膠圖中沒有列出。
制作注意點：

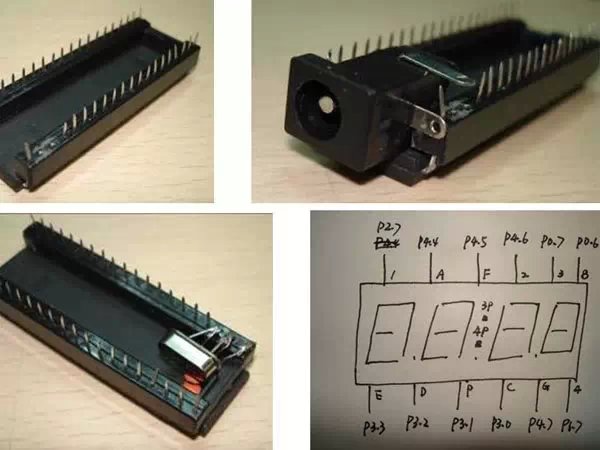

1、 把40針插座靠近單片機電源口那個地方剪掉，便于安裝電源插座，如下圖顯示，可以在電源座接頭引線的位置先把插針取消，便于焊接，免除不必要的麻煩。設計好位置之后，把電源座用AB膠粘在CPU背面。 2、晶振、電容焊接時候，注意檢查不要有短路
電路圖
源程序：
下列程序也是用網上的程序進行修改，主要改動部分是顯示輸出部分，而溫度轉換是采用的查表法（具體原理還沒有看懂），但該程序經過編譯，100%通過。STC12C5A60S2.h頭文件下載：http://www.raoushi.com/mcu/2564.html
#include < STC12C5A60S2.h >
#include < intrins.h >
#define uchar unsigned char
#define uint unsigned int
bit presence ;
//***************************************************************************************************//
sbit DQ = P1^6 ; //定義DS18B20端口DQ
sbit LED_A =P4 ^ 4; //設置LED點陣屏連接的I/O口
sbit LED_B =P0 ^ 6; //設置LED點陣屏連接的I/O口
sbit LED_C =P3 ^ 0; //設置LED點陣屏連接的I/O口
sbit LED_D =P3 ^ 2; //設置LED點陣屏連接的I/O口
sbit LED_E =P3 ^ 3; //設置LED點陣屏連接的I/O口
sbit LED_F =P4 ^ 5; //設置LED點陣屏連接的I/O口
sbit LED_G =P4 ^ 7; //設置LED點陣屏連接的I/O口
sbit LED_DP =P3 ^ 1; //設置LED點陣屏連接的I/O口
sbit LED1= P2^7 ; //定義LED數碼管位腳
sbit LED2= P4^6 ;
sbit LED3= P0^7 ;
sbit LED4= P1^7 ;
//***************************************************************************************************//
unsigned char data temp_data[2] = {0x00,0x00} ;
unsigned char data display[5] = {0x00,0x00,0x00,0x00,0x00} ;
unsigned char code ditab[16] = {0x00,0x01,0x01,0x02,0x03,0x03,0x04,0x04,
0x05,0x06,0x06,0x07,0x08,0x08,0x09,0x09} ;
unsigned char code mytab[4] = {0xF9,0xB0,0x92,0x99} ;//純粹用來測試，可刪除
//***************************************************************************************************//
const uchar tab[]={ /* 根據共陰極字型編碼表獲取0~9，A~B字型代碼 */
0x3f,0x06,0x5b,0x4f,//0~3
0x66,0x6D,0x7D,0x07,//4~7
0x7F,0x6F,0x77,0x7C,//8~b
0x39,0x5E,0x79,0x71,//c~f
0x00//mie
};
//***************************************************************************************************//
const uchar tab1[]={ /* 根據共陽極字型編碼表獲取0~9，A~B字型代碼 */
0xC0,0xF9,0xA4,0xB0,//0~3
0x99,0x92,0x82,0xF8,//4~7
0x80,0x90,0x88,0x83,//8~b
0xC6,0xA1,0x86,0x8E,//c~f
0xff//mie
};
#define delayNOP() ; {_nop_() ;_nop_();_nop_() ;_nop_() ;} ;
/*******************************************************************/
void delay1(int ms)
{
unsigned char y ;
while(ms--)
{
for(y = 0 ; y<250 ; y++)
{
_nop_() ;
_nop_() ;
_nop_() ;
_nop_() ;
}
}
}
/******************************************************************/
/*us級延時函數 */
/*******************************************************************/
void Delay(unsigned int num) //延時6us，誤差 0us
{
unsigned char a;
while(num--!=0)
{for(a=15;a>0;a--);}
}
/*void Delay(unsigned int num)
{
while( --num ) ;
}
*/
/*********************************************************************************************/
void PUTLED (unsigned char d){ //LED段輸入
unsignedchar i;
i= d & 0x01;
if(i== 0x00){ LED_A = 0;}
i= d & 0x02;
if(i== 0x00){ LED_B = 0;}
i= d & 0x04;
if(i== 0x00){ LED_C = 0;}
i= d & 0x08;
if(i== 0x00){ LED_D = 0;}
i= d & 0x10;
if(i== 0x00){ LED_E = 0;}
i= d & 0x20;
if(i== 0x00){ LED_F = 0;}
i= d & 0x40;
if(i== 0x00){ LED_G = 0;}
i= d & 0x80;
if(i== 0x00){ LED_DP = 0;}
}
/*******************************************************************/
void dis_off(void){
LED_A =1;//設置LED點陣屏連接的I/O口
LED_B =1;//設置LED點陣屏連接的I/O口
LED_C =1;//設置LED點陣屏連接的I/O口
LED_D =1;//設置LED點陣屏連接的I/O口
LED_E =1;//設置LED點陣屏連接的I/O口
LED_F =1;//設置LED點陣屏連接的I/O口
LED_G =1;//設置LED點陣屏連接的I/O口
LED_DP =1;//設置LED點陣屏連接的I/O口
LED1= 0 ;
LED2= 0;
LED3=0 ;
LED4= 0 ;
}
/*******************************************************************/
void displayLED(void){
dis_off();
PUTLED(tab1[display[3]]);//顯示百位
LED1=1;
Delay(150);
dis_off();
PUTLED(tab1[display[2]]);//顯示十位
LED2=1;
Delay(150);
dis_off();
PUTLED(0x7f&tab1[display[1]]);//顯示個位和小數點
LED3=1;
Delay(150);
dis_off();
PUTLED(tab1[display[0]]);//顯示小數位
LED4=1;
Delay(150);
dis_off();
}
/*******************************************************************/
/*初始化ds1820 */
/*******************************************************************/
Init_DS18B20(void)
{
DQ = 1 ; //DQ復位
Delay(8) ; //稍做延時
DQ = 0 ; //單片機將DQ拉低
Delay(90) ; //精確延時大于 480us
DQ = 1 ; //拉高總線
Delay(8) ;
presence = DQ ; //如果=0則初始化成功 =1則初始化失敗
Delay(100) ;
DQ = 1 ;
return(presence) ; //返回信號，0=presence,1=no presence
}
/* 讀一個字節 */
/*******************************************************************/
ReadOneChar(void)
{
unsigned char i = 0 ;
unsigned char dat = 0 ;
for (i = 8 ; i > 0 ; i--)
{
DQ = 0 ; // 給脈沖信號
dat >>= 1 ;
DQ = 1 ; // 給脈沖信號
if(DQ)
dat |= 0x80 ;
Delay(4) ;
}
return (dat) ;
}
/* 寫一個字節 */
/*******************************************************************/
WriteOneChar(unsigned char dat)
{
unsigned char i = 0 ;
for (i = 8 ; i > 0 ; i--)
{
DQ = 0 ;
DQ = dat&0x01 ;
Delay(5) ;
DQ = 1 ;
dat>>=1 ;
}
}
/* 讀取溫度 */
/*******************************************************************/
Read_Temperature(void)
{
Init_DS18B20() ;
WriteOneChar(0xCC) ; // 跳過讀序號列號的操作
WriteOneChar(0x44) ; // 啟動溫度轉換
Init_DS18B20() ;
WriteOneChar(0xCC) ; //跳過讀序號列號的操作
WriteOneChar(0xBE) ; //讀取溫度寄存器
temp_data[0] = ReadOneChar() ; //溫度低8位
temp_data[1] = ReadOneChar() ; //溫度高8位
}
/* 數據轉換與溫度顯示 */
/*******************************************************************/
Disp_Temperature()
{
display[4]=temp_data[0]&0x0f ;
display[0]=ditab[display[4]] ; //查表得小數位的值
display[4]=((temp_data[0]&0xf0)>>4)|((temp_data[1]&0x0f)<<4);
display[3]=display[4]/100 ;
display[1]=display[4]%100 ;
display[2]=display[1]/10 ;
display[1]=display[1]%10 ;
if(display[3]==0x00) //高位為0，不顯示
{
display[3]=16 ;
if(display[2]==0x00) //次高位為0，不顯示
display[2]=16 ;
}
}
/* 主函數 */
/************************************/
void main()
{ P0M1=0x00;
P0M0=0x80;
P1M1=0x00;
P1M0=0x80;
P2M1=0x00;
P2M0=0x80;
P4M1=0x00;
P4M0=0x40;
P4SW= 0xff; //啟動P4接口
while(1)
{
Read_Temperature() ;
Disp_Temperature() ;
displayLED();
}
}
|
|
