FLASH儲存芯片W25X16 引腳圖和管腳功能

ID:105323 · 發表于 2016-2-12 21:07

W25X16是華邦公司推出的繼W25X10/20/40/80（從1Mb~8Mb）后容量更大的FLASH 產品，W25X16 的容量為 16Mb，還有容量更大的W25X32/64，ALIENTEK 所選擇的 W25X16 容量為 16Mb，也就是2M 字節，同AT45DB161 是一樣大小的。 W25X16 將 2M 的容量分為 32 個塊（Block），每個塊大小為64K 字節，每個塊又分為 16個扇區（Sector），每個扇區4K個字節。W25X16的最少擦除單位為一個扇區，也就是每次必須擦除 4K 個字節。這樣我們需要給 W25X16 開辟一個至少 4K 的緩存區，這樣對 SRAM 要求比較高（相對于 AT45DB161 來說），但是它有價格及供貨上的優勢。 W25X16的差些周期為10000 次，具有20 年的數據保存期限，支持電壓為2.7~3.6V，W25X16支持標準的SPI，還支持雙輸出的SPI，最大SPI 時鐘可以到 75Mhz（雙輸出時相當于150Mhz），更多的W25X16 的介紹，請參考 W25X16 的 DATASHEET。

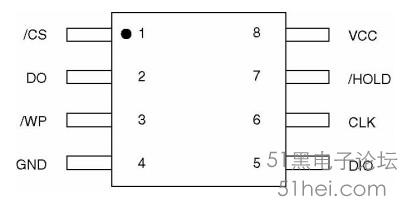

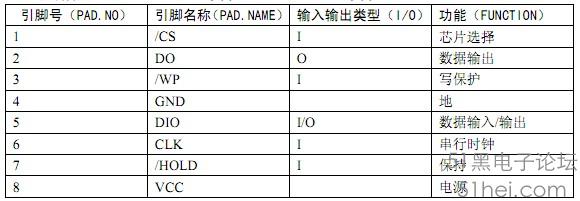

芯片管腳圖：
