使用STM8S005K6  與 AD7150通訊，調試環境IAR 1.4.2版本

經驗：

1：寄存器I2c_CR2 應答使能位（位2）ack，在接收模式下，收到完整字節后,自動發送ack(提前設置CR2 ack位使能)；設置ACK都必須在接收字節前，也就是說為個在收到最后一個字節后產生一個NACK 脈沖。

2：在調試過程中，最好不要打開I2C寄存器看！因為對寄存器的讀，也會造成寄存器有些位重置！直接按Go,然后暫停。

3：IAR提供的配置函數：void I2C_Init(uint32_t OutputClockFrequencyHz, uint16_t OwnAddress,
              I2C_DutyCycle_TypeDef I2C_DutyCycle, I2C_Ack_TypeDef Ack,
              I2C_AddMode_TypeDef AddMode, uint8_t InputClockFrequencyMHz )

關于參數InputClockFrequencyMHz請嚴格使用f-master的設置值，參見系統時鐘框圖：

4：建議使用中斷狀態機來實現，軟件查詢方式效率太低，不太好控制，特別是對于主頻不高的單片機；調試程序是從官方的實例代碼修改而成的，官方代碼主要是缺少“重復起始”過程，對于10位地址的操作似乎有問題。本人只移植了7位地址的代碼并增加了Sr過程。

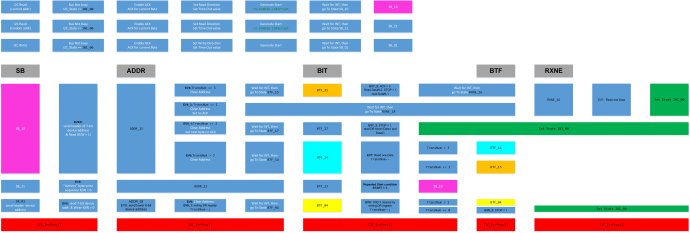

本人整理的中斷狀態機（圖有點大，需要原圖的聯系我）：

5：附上調試截圖:(需要代碼的請通過QQ聯系我）

通訊過程解析：

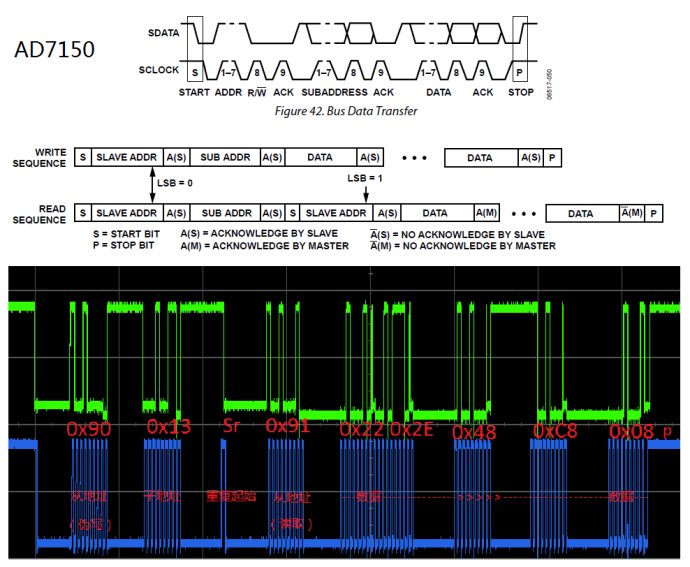

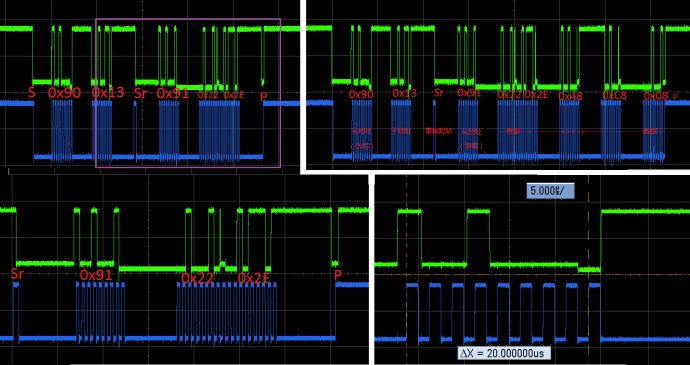

讀5個字節/讀2個字節/測試通訊速率為400K

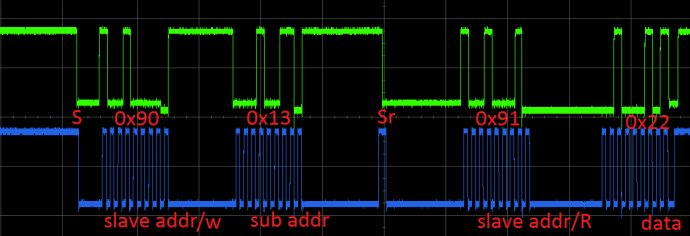

讀1個字節

寫1個字節
