主要內容：

SCB-1單板機是本課程使用的基本實驗設備。單板機本身也是一種單片機系統擴展的典型實例，其硬件結構與系統軟件的設計對初學者有很高的參考價值。本章主要介紹SCB-1單板機的

*                  硬件結構

*                  監控系統

*                  基本操作。

（一）         SCB-1單板機結構簡介

1. 基本配置

  1）8031單片機

  2）系統時鐘  8MHz

  3）片內數據存儲器128 byte

  4）外部程序存儲器8K (2764)

  5）外部數據存儲器16K(6264×2)，前8K可以通過切換S1開關與程序存儲器交換地址。

  6）片內兩個16位定時/計數器。

  7）一個全雙工異步串行通信口，RS－232標準，三線方式。

  8）外接8255A可編程I/O芯片，擴展三個8位并行口。

  9）一路8位D/A  (DAC0832)

  10）8路8位A/D  (ADC0809)

  11）5×5鍵盤（內部結構為3×8），16個數字鍵，8個命令鍵，一個復位鍵。

  12）6位LED顯示器。

  13）2個20針外接插座，引接INT0、INT1、T0、T1，8255的PA、PB、PC口，8路A/D信號輸入，1路D/A輸出以及電源和地。

  14）配有監控程序，便于開發應用與實驗教學。

  15）輔助電路：

*   時鐘電路

*   復位電路

*   總線擴展與地址譯碼電路

2. SCB－1單片單板機結構框圖

3.    SCB－1單片單板機的元件布局

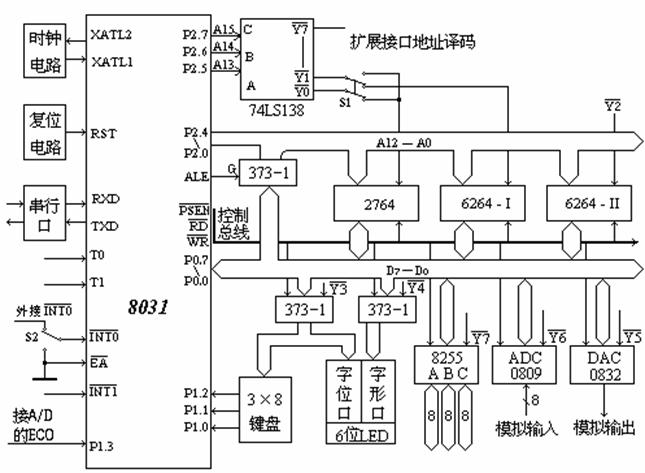

圖4-1  SCB－1單片單板機結構框圖

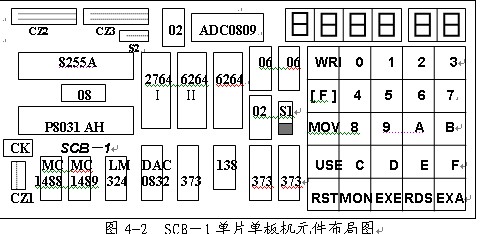

圖4-2  SCB－1單片單板機元件布局圖

 轉載須保留地址：http://www.raoushi.com/mcu/289.html

4.SCB－1的接插端口與開關

1）CZ1：五芯電源插座，自下而上依次為

①           電源地，② +5V，③ －5V，④ +12V，⑤ －12V。

+5V:主電源，±12V:用于RS-232電平轉換，－5V:D/A參考電壓。

  2）CK：串行通信三芯電纜插孔。

  3）S1：用于切換存儲器地址。開關下?lián)軙r(shí)，2764使用的地址為0000H～1FFFH，6264-I的地址為2000H～3FFFH。上撥時則相反。

  4）S2：三針跳線座，自左至右依次為

①      接地，②8031的INT0引腳，③ CZ3中的INT0外引線。

從CZ3外接INT0時，②③相接；使用單步方式調試時，①②相接。

  5）CZ2 與 CZ3：均為雙排20線針座，引腳分配如下：

  ①CZ2

  ② CZ3
