門電路邏輯符號大全(三態門,同或門,異或門,或非門,與或非門, 傳輸門,全加器,半加器等)
【關閉窗口】
上一篇:共陽數碼管管腳圖
下一篇:7段數碼管管腳順序

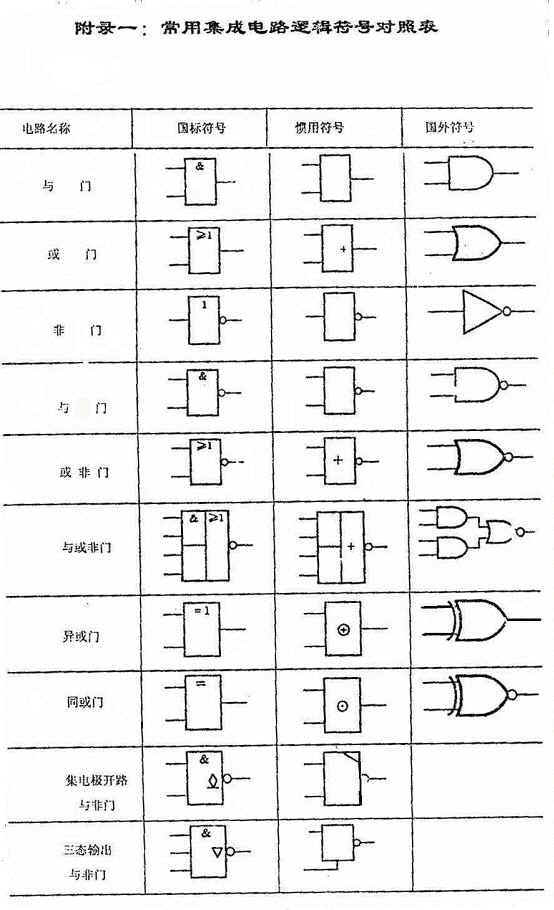

常用集成門電路的邏輯符號對照表
三態門,同或門,異或門,或非門,與或非門,

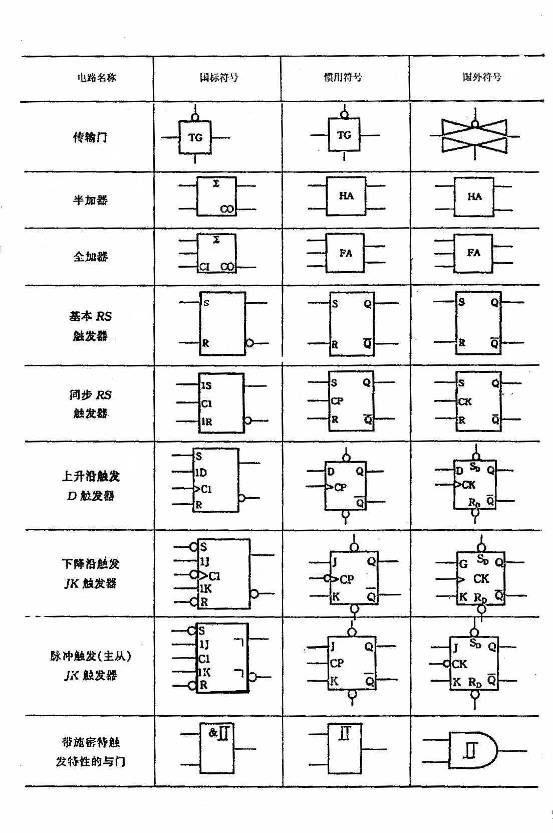

傳輸門,全加器,半加器,基本rs觸發器,同步rs觸發器,jk觸發器,d觸發器
