在SCH圖中更換源于零件庫中已經放置的元件：某些情況下，設計者可能希望變動源庫文件或已經放置的元件，而不是從設計中將其刪除。這種變動可能由于用戶可能需要保持元件的唯一 ID，以及到 PCB 的鏈接。
變動源于庫的元件，改變庫參考，可以通過 Schematic Properties 對話框進行操作：在SCH編輯器中-------雙擊需要更換的零件--------彈出零件屬性對話框者（見下圖所示）------- Design Item ID: 當前零件在源庫中的名稱-------單擊按鈕： Choose ----------彈出瀏覽當前庫的對話框-------在當前庫中選擇一個不同的元件。 •
下圖中 Library Name: 如果勾選了該復選框，Altium Designer 只會從右側的庫中尋找相應的 Design Item ID。 • Table Name: 如果 Library Name 指定的是數據庫元件庫，Table Name 控件會被使能，如果勾選了它的復選框，Altium Designer 只會從指定的 table 中尋找相應的 Design Item ID。 按鈕 Validate Link 在提交變動之前檢查更新的元件的有效性，點擊按鈕 OK 提交所做的變動。見下圖：
上圖：對已經放置的源于庫的元件更改庫鏈接信息。

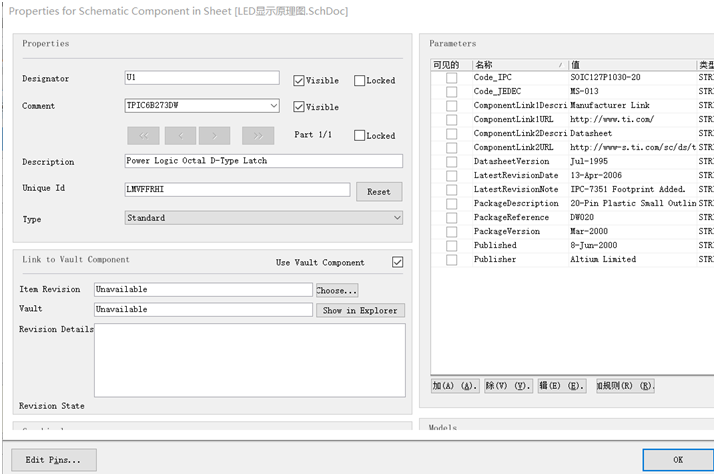

更換源于 Vault庫 的元件：在SCH圖中雙擊一個零件-------彈出零件屬性對話框見下圖。如果把下圖中部的use vault component勾選，則下圖中部出現link to vault component選項：庫參考指向一個vault零件，
上圖：對已經放置的基于 vault的元件更改庫鏈接信息
使用按鈕 Choose… 打開 Vault Explorer ，直接在其中選擇期望的元件，或使用按鈕 Show in Explorer 打開當前 Vault Explorer 面板選中的 vault 元件。
