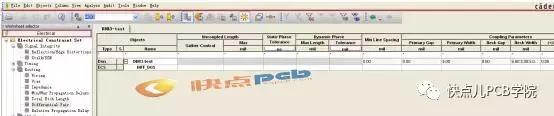

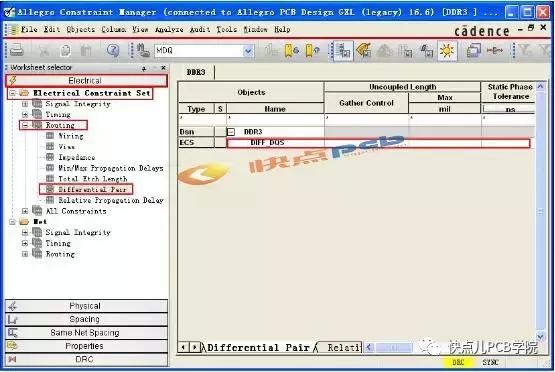

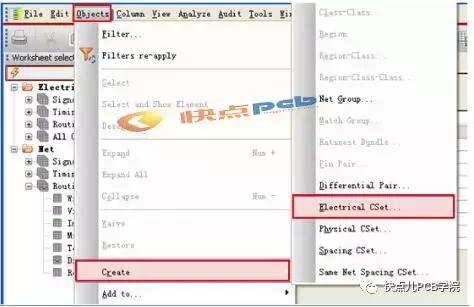

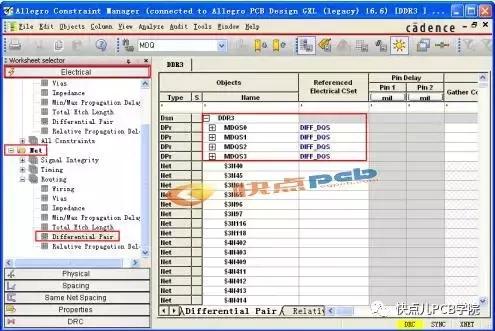

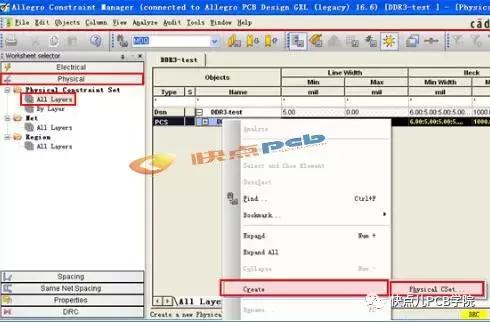

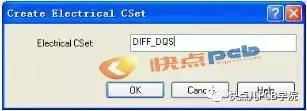

本節繼續講解PCB設計中差分信號的規則設置。 差分信號的規則可以在電氣規則下面建立，也可以在物理規則下面建立；電氣規則下建立的差分信號規則是全局性的，不受區域規則的約束，在BGA等需要密集出線的地方難以滿足要求，所以差分信號一般都是在物理規則下面建立的。 一、在電氣規則下建立差分信號規則，首先點擊左邊的工作選擇區中的Electrical工作表下的Electrical constraint set→Routing→Differential pair,然后選擇菜單命令Objects→Create→Electrical set，如圖下圖所示： 彈出Create Electrical set對話框。 在 Electrical CSet編輯框輸入差分信號規則名稱，這時在右邊的工作表中可以看到多了一個DIFF_DQS的約束規則，如下圖所示： 差分信號的約束規則參數主要有以下幾個： Uncoupled Length：差分信號網絡中不匹配中的長度，即不能按差分信號走線的總長度。 Min Line Spacing：最小的線間距。 Primary Gap：差分信號最優先選擇的線間距。 Primary Width：差分信號最優先選擇的線寬。 Neck Gap：差分信號在 NECK 模式下的線間距（用于在布線比較密集的區域）。 Neck Width：差分信號在 NECK 模式下的線寬。 設置好差分信號約束規則后，將該約束規則應用于差分信號上，點擊左邊的工作表選擇區中的Electrical 工作表下的 Net 下Routing,在右邊的工作表找到所建的差分信號，在 Referenced Electrical CSet 選擇剛才設置好的差分信號約束規則 DIFF_DQS，如下圖所示： 這樣就把設置好的差分規則分配到對應的差分網絡了。 二、在物理規則Physical Constraint Set下建立差分信號規則。 彈出命名對話框如下： 根據需要設定各個參數的數值并把規則賦予需要的網絡，操作方式與電氣規則下建立差分信號規則類似。 以上便是PCB設計中差分信號的規則設置，下期預告：PCB設計重要元素過孔的設置。
|
