3.3V至5.0V連接技巧和訣竅封面：
技巧和訣竅簡介
技巧 #1：使用 LDO 穩壓器，從5V 電源向 3.3V 系統供電 ........4
技巧 #2：選擇方案：采用齊納二極管的低成本供電系統...........6
技巧 #3：選擇方案：采用 3 個整流二極管的更低成本供電系統...8
技巧 #4：使用開關穩壓器，從 5V 電源向 3.3V 系統供電 ..........10
技巧 #5：3.3V Æ 5V直接連接 ...................................13
技巧 #6：3.3V Æ 5V使用 MOSFET 轉換器...............14
技巧 #7：3.3V Æ 5V使用二極管補償.........................16
技巧 #8：3.3V Æ 5V使用電壓比較器.........................18
技巧 #9：5V Æ 3.3V直接連接 ...................................21
技巧 #10：5V Æ 3.3V 使用二極管鉗位........................22
技巧 #11：5V Æ 3.3V 有源鉗位...................................24
技巧 #12：5V Æ 3.3V 電阻分壓器...............................25
技巧 #13：3.3V Æ 5V 電平轉換器...............................29
技巧 #14：3.3V Æ 5V 模擬增益模塊............................32
技巧 #15：3.3V Æ 5V 模擬補償模塊............................33
技巧 #16：5V Æ 3.3V 有源模擬衰減器........................34
技巧 #17：5V Æ 3.3V 模擬限幅器...............................37
技巧 #18：驅動雙極型晶體管...................................... 41
技巧 #19：驅動 N溝道 MOSFET 晶體管 ....................44

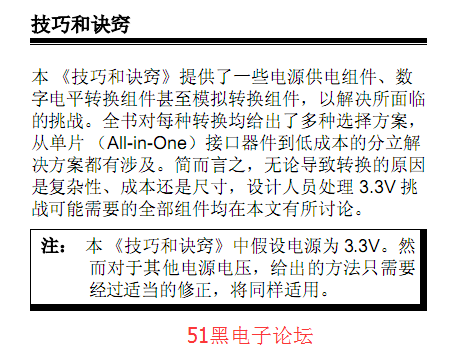

技巧和訣竅簡介
3.3 伏至 5伏連接。
概述
我們對處理速度的需求日益增長，伴隨著這種增長，用來構建單片機的晶體管尺寸則在持續減小。以更低的成本實現更高的集成度，也促進了對更小
的幾何尺寸的需求。隨著尺寸的減小，晶體管擊穿電壓變得更低，最終，當擊穿電壓低于電源電壓時，就要求減小電源電壓。因此，隨著速度的提高
和復雜程度的上升，對于高密度器件而言，不可避免的后果就是電源電壓將從 5V降至3.3V，甚至1.8V。
Microchip 單片機的速度和復雜性已經到達足以要求降低電源電壓的程度，并正在向 5V電源電壓以下轉換。但問題是絕大多數接口電路仍然是為 5V
電源而設計的。這就意味著，作為設計人員，我們現在面臨著連接 3.3V和5V系統的任務。此外，這個任務不僅包括邏輯電平轉換，同時還包括為
3.3V系統供電、轉換模擬信號使之跨越3.3V/5V的障礙。
