模仿時鐘指針的走動，主控STC單片機，采用TFT彩屏顯示
1 . 1設計任務
設計制作一個指針式時鐘，要求使用 T F T彩屏實現指針式時鐘的顯示，同時也可
以拓展一些功能如時間的調節，鬧鐘等功能。
1 . 2總體設計思路
方案一：S T C 1 2 C 5 A 6 0 S 2單片機為主控芯片， 5 5 5定時器作為時鐘發生電路， T F T
彩屏顯示當前時間。
方案二： S T C 1 2 C 5 A 6 0 S 2單片機為主控芯片，D S 1 3 0 2時鐘芯片作為時鐘電路，
T F T彩屏顯示當前時間。
由于采用 5 5 5定時器編程復雜，且難以保證其產生的秒信號的精準性，綜合得整
體方案如下：S T C 1 2 C 5 A 6 0 S 2單片機P 2口接T F T彩屏顯示時鐘表盤及當前時間，P 1

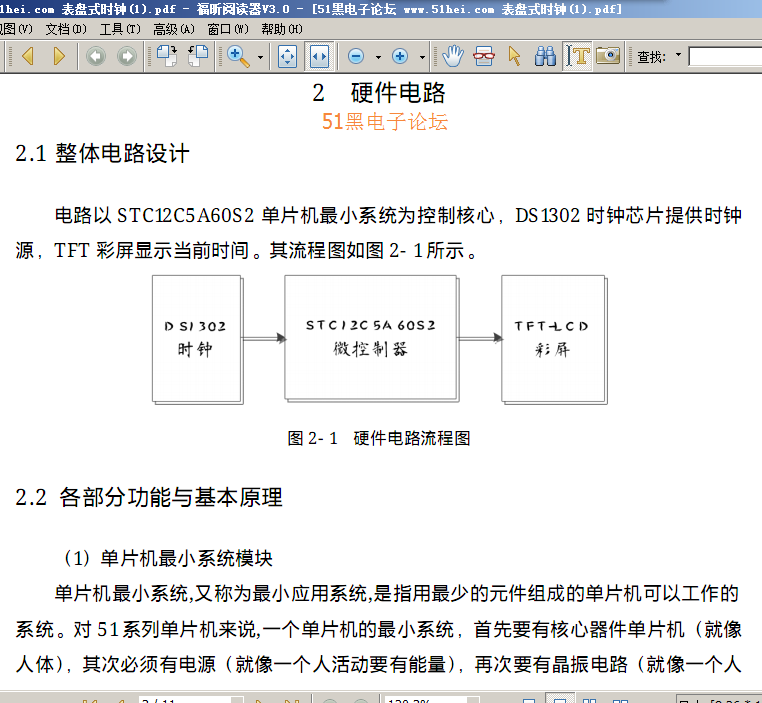

口接D S 1 3 0 2時鐘芯片實現的時間讀取。系統總體框圖如圖1 - 2所示。
