光照強度測試儀設計資料 GY-30 BHT1750FVI傳感器 含原理圖 源碼

[復制鏈接]
ID:185475 發表于 2017-4-1 22:29 | 顯示全部樓層 |閱讀模式
這是一種光照強度測試器的設計資料，運用 GY-30和BHT1750FVI傳感器芯片進行采集并采用51單片機進行處理。

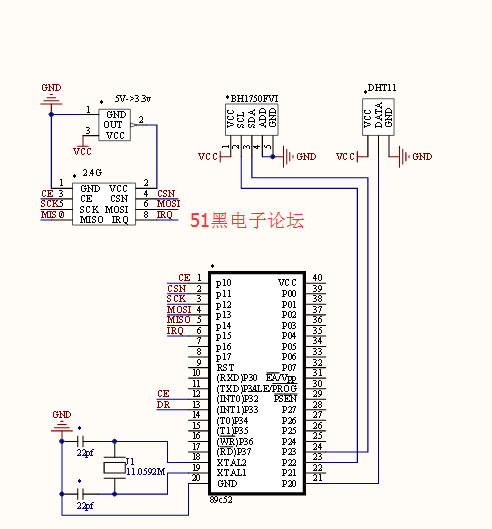

原理圖：

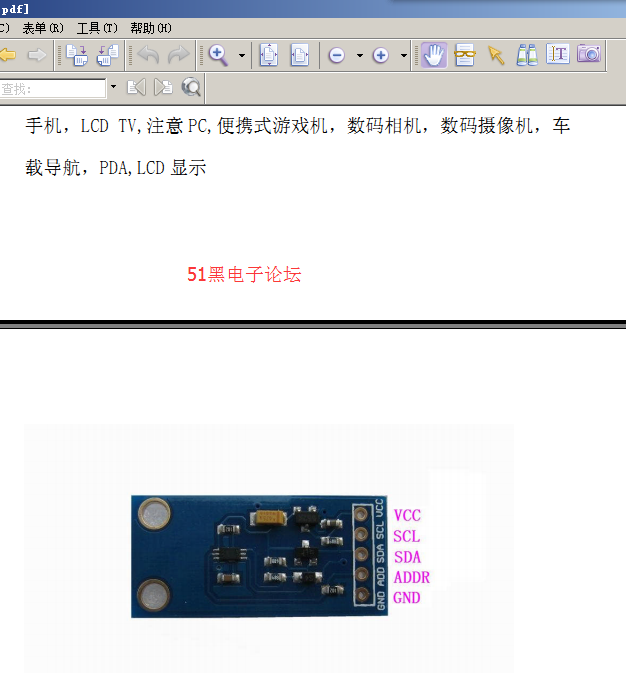

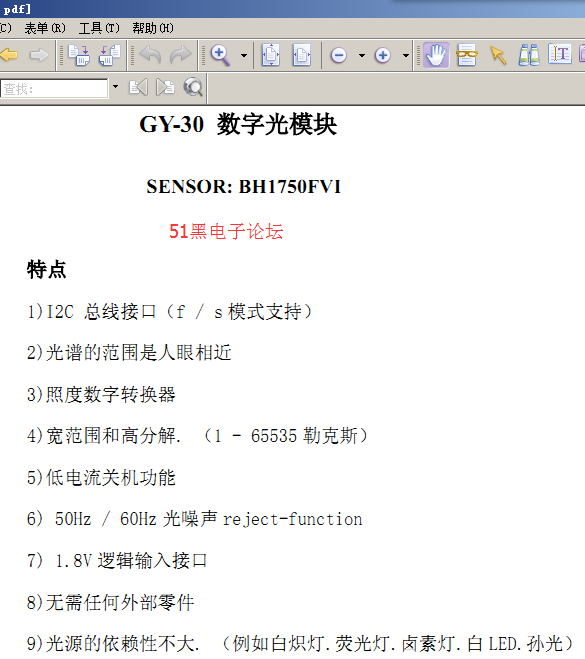

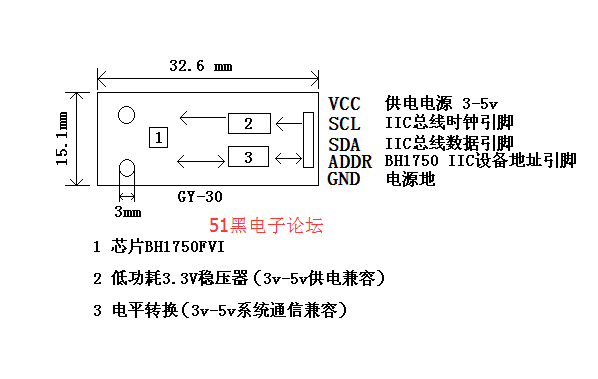

gy-30 傳感器的中文資料：

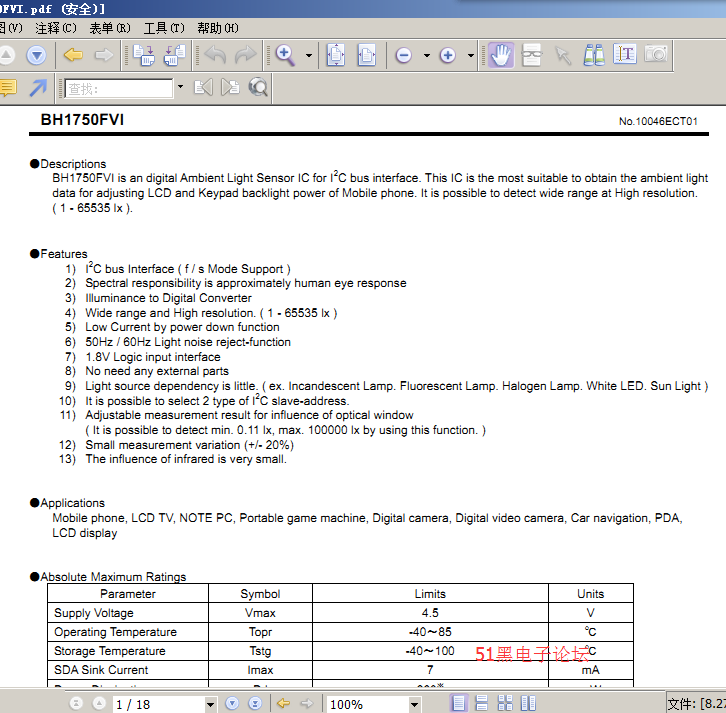

BHT1750FVI傳感器資料：


單片機源程序：
  1. //***************************************
  2. // BH1750FVI IIC測試程序
  3. // 使用單片機STC89C51
  4. // 晶振：11.0592M
  5. // 顯示：LCD1602
  6. // 編譯環境 Keil uVision2
  7. // 參考宏晶網站24c04通信程序
  8. // 時間：2011年4月20日
  9. //****************************************
  10. #include  <REG51.H>
  11. #include  <math.h>    //Keil library
  12. #include  <stdio.h>   //Keil library
  13. #include  <INTRINS.H>
  14. #define   uchar unsigned char
  15. #define   uint unsigned int
  16. #define   DataPort P0         //LCD1602數據端口
  17. sbit          SCL=P1^0;      //IIC時鐘引腳定義
  18. sbit            SDA=P1^1;      //IIC數據引腳定義
  19. sbit      LCM_RS=P2^0;   //LCD1602命令端口
  20. sbit      LCM_RW=P2^1;   //LCD1602命令端口
  21. sbit      LCM_EN=P2^2;   //LCD1602命令端口

  23. #define          SlaveAddress   0x46 //定義器件在IIC總線中的從地址,根據ALT  ADDRESS地址引腳不同修改
  24.                               //ALT  ADDRESS引腳接地時地址為0x46，接電源時地址為0xB8
  25. typedef   unsigned char BYTE;
  26. typedef   unsigned short WORD;

  28. BYTE    BUF[8];                         //接收數據緩存區
  29. uchar   ge,shi,bai,qian,wan;            //顯示變量
  30. int     dis_data;                       //變量

  32. void delay_nms(unsigned int k);
  33. void InitLcd();
  34. void Init_BH1750(void);

  36. void WriteDataLCM(uchar dataW);
  37. void WriteCommandLCM(uchar CMD,uchar Attribc);
  38. void DisplayOneChar(uchar X,uchar Y,uchar DData);
  39. void conversion(uint temp_data);

  41. void  Single_Write_BH1750(uchar REG_Address);               //單個寫入數據
  42. uchar Single_Read_BH1750(uchar REG_Address);                //單個讀取內部寄存器數據
  43. void  Multiple_Read_BH1750();                               //連續的讀取內部寄存器數據
  44. //------------------------------------
  45. void Delay5us();
  46. void Delay5ms();
  47. void BH1750_Start();                    //起始信號
  48. void BH1750_Stop();                     //停止信號
  49. void BH1750_SendACK(bit ack);           //應答ACK
  50. bit  BH1750_RecvACK();                  //讀ack
  51. void BH1750_SendByte(BYTE dat);         //IIC單個字節寫
  52. BYTE BH1750_RecvByte();                 //IIC單個字節讀

  54. //-----------------------------------

  56. //*********************************************************
  57. void conversion(uint temp_data)  //  數據轉換出 個，十，百，千，萬
  58. {
  59.     wan=temp_data/10000+0x30;
  60.     temp_data=temp_data%10000;   //取余運算
  61.         qian=temp_data/1000+0x30 ;
  62.     temp_data=temp_data%1000;    //取余運算
  63.     bai=temp_data/100+0x30   ;
  64.     temp_data=temp_data%100;     //取余運算
  65.     shi=temp_data/10+0x30    ;
  66.     temp_data=temp_data%10;      //取余運算
  67.     ge=temp_data+0x30;
  68. }

  70. //毫秒延時**************************
  71. void delay_nms(unsigned int k)
  72. {
  73.         unsigned int i,j;
  74.         for(i=0;i<k;i++)
  75.         {
  76.                 for(j=0;j<121;j++)
  77.                 {;}
  78.         }
  79. }

  81. /*******************************/
  82. void WaitForEnable(void)
  83. {
  84.         DataPort=0xff;
  85.         LCM_RS=0;LCM_RW=1;_nop_();
  86.         LCM_EN=1;_nop_();_nop_();
  87.         while(DataPort&0x80);
  88.         LCM_EN=0;
  89. }
  90. /*******************************/
  91. void WriteCommandLCM(uchar CMD,uchar Attribc)
  92. {
  93.         if(Attribc)WaitForEnable();
  94.         LCM_RS=0;LCM_RW=0;_nop_();
  95.         DataPort=CMD;_nop_();
  96.         LCM_EN=1;_nop_();_nop_();LCM_EN=0;
  97. }
  98. /*******************************/
  99. void WriteDataLCM(uchar dataW)
  100. {
  101.         WaitForEnable();
  102.         LCM_RS=1;LCM_RW=0;_nop_();
  103.         DataPort=dataW;_nop_();
  104.         LCM_EN=1;_nop_();_nop_();LCM_EN=0;
  105. }
  106. /***********************************/
  107. void InitLcd()
  108. {
  109.         WriteCommandLCM(0x38,1);
  110.         WriteCommandLCM(0x08,1);
  111.         WriteCommandLCM(0x01,1);
  112.         WriteCommandLCM(0x06,1);
  113.         WriteCommandLCM(0x0c,1);
  114. }
  115. /***********************************/
  116. void DisplayOneChar(uchar X,uchar Y,uchar DData)
  117. {
  118.         Y&=1;
  119.         X&=15;
  120.         if(Y)X|=0x40;
  121.         X|=0x80;
  122.         WriteCommandLCM(X,0);
  123.         WriteDataLCM(DData);
  124. }

  126. /**************************************
  127. 延時5微秒(STC90C52RC@12M)
  128. 不同的工作環境,需要調整此函數，注意時鐘過快時需要修改
  129. 當改用1T的MCU時,請調整此延時函數
  130. **************************************/
  131. void Delay5us()
  132. {
  133.     _nop_();_nop_();_nop_();_nop_();
  134.     _nop_();_nop_();_nop_();_nop_();
  135.         _nop_();_nop_();_nop_();_nop_();
  136.         _nop_();_nop_();_nop_();_nop_();
  137. }

  139. /**************************************
  140. 延時5毫秒(STC90C52RC@12M)
  141. 不同的工作環境,需要調整此函數
  142. 當改用1T的MCU時,請調整此延時函數
  143. **************************************/
  144. void Delay5ms()
  145. {
  146.     WORD n = 560;

  148.     while (n--);
  149. }

  151. /**************************************
  152. 起始信號
  153. **************************************/
  154. void BH1750_Start()
  155. {
  156.     SDA = 1;                    //拉高數據線
  157.     SCL = 1;                    //拉高時鐘線
  158.     Delay5us();                 //延時
  159.     SDA = 0;                    //產生下降沿
  160.     Delay5us();                 //延時
  161.     SCL = 0;                    //拉低時鐘線
  162. }

  164. /**************************************
  165. 停止信號
  166. **************************************/
  167. void BH1750_Stop()
  168. {
  169.     SDA = 0;                    //拉低數據線
  170.     SCL = 1;                    //拉高時鐘線
  171.     Delay5us();                 //延時
  172.     SDA = 1;                    //產生上升沿
  173.     Delay5us();                 //延時
  174. }

  176. /**************************************
  177. 發送應答信號
  178. 入口參數:ack (0:ACK 1:NAK)
  179. **************************************/
  180. void BH1750_SendACK(bit ack)
  181. {
  182.     SDA = ack;                  //寫應答信號
  183.     SCL = 1;                    //拉高時鐘線
  184.     Delay5us();                 //延時
  185.     SCL = 0;                    //拉低時鐘線
  186.     Delay5us();                 //延時
  187. }

  189. /**************************************
  190. 接收應答信號
  191. **************************************/
  192. bit BH1750_RecvACK()
  193. {
  194.     SCL = 1;                    //拉高時鐘線
  195.     Delay5us();                 //延時
  196.     CY = SDA;                   //讀應答信號
  197.     SCL = 0;                    //拉低時鐘線
  198.     Delay5us();                 //延時

  200.     return CY;
  201. }

  203. /**************************************
  204. 向IIC總線發送一個字節數據
  205. **************************************/
  206. void BH1750_SendByte(BYTE dat)
  207. {
  208.     BYTE i;

  210.     for (i=0; i<8; i++)         //8位計數器
  211.     {
  212.         dat <<= 1;              //移出數據的最高位
  213.         SDA = CY;               //送數據口
  214.         SCL = 1;                //拉高時鐘線
  215.         Delay5us();             //延時
  216.         SCL = 0;                //拉低時鐘線
  217.         Delay5us();             //延時
  218.     }
  219.     BH1750_RecvACK();
  220. }

  222. /**************************************
  223. 從IIC總線接收一個字節數據
  224. **************************************/
  225. BYTE BH1750_RecvByte()
  226. {
  227.     BYTE i;
  228.     BYTE dat = 0;

  230.     SDA = 1;                    //使能內部上拉,準備讀取數據,
  231.     for (i=0; i<8; i++)         //8位計數器
  232.     {
  233.         dat <<= 1;
  234.         SCL = 1;                //拉高時鐘線
  235.         Delay5us();             //延時
  236.         dat |= SDA;             //讀數據
  237.         SCL = 0;                //拉低時鐘線
  238.         Delay5us();             //延時
  239.     }
  240.     return dat;
  241. }

  243. //*********************************

  245. void Single_Write_BH1750(uchar REG_Address)
  246. {
  247.     BH1750_Start();                  //起始信號
  248.     BH1750_SendByte(SlaveAddress);   //發送設備地址+寫信號
  249.     BH1750_SendByte(REG_Address);    //內部寄存器地址，
  250.   //  BH1750_SendByte(REG_data);       //內部寄存器數據，
  251.     BH1750_Stop();                   //發送停止信號
  252. }

  254. //********單字節讀取*****************************************
  255. /*
  256. uchar Single_Read_BH1750(uchar REG_Address)
  257. {  uchar REG_data;
  258.     BH1750_Start();                          //起始信號
  259.     BH1750_SendByte(SlaveAddress);           //發送設備地址+寫信號
  260.     BH1750_SendByte(REG_Address);                   //發送存儲單元地址，從0開始
  261.     BH1750_Start();                          //起始信號
  262.     BH1750_SendByte(SlaveAddress+1);         //發送設備地址+讀信號
  263.     REG_data=BH1750_RecvByte();              //讀出寄存器數據
  264.         BH1750_SendACK(1);
  265.         BH1750_Stop();                           //停止信號
  266.     return REG_data;
  267. }
  268. */
  269. //*********************************************************
  270. //
  271. //連續讀出BH1750內部數據
  272. //
  273. //*********************************************************
  274. void Multiple_read_BH1750(void)
  275. {   uchar i;
  276.     BH1750_Start();                          //起始信號
  277.     BH1750_SendByte(SlaveAddress+1);         //發送設備地址+讀信號
  278.
  279.          for (i=0; i<3; i++)                      //連續讀取2個地址數據，存儲中BUF
  280.     {
  281.         BUF[i] = BH1750_RecvByte();          //BUF[0]存儲0x32地址中的數據
  282.         if (i == 3)
  283.         {

  285.            BH1750_SendACK(1);                //最后一個數據需要回NOACK
  286.         }
  287.         else
  288.         {
  289.           BH1750_SendACK(0);                //回應ACK
  290.        }
  291.    }

  293.     BH1750_Stop();                          //停止信號
  294.     Delay5ms();
  295. }


  298. //初始化BH1750，根據需要請參考pdf進行修改****
  299. void Init_BH1750()
  300. {
  301.    Single_Write_BH1750(0x01);

  303. }
  304. //*********************************************************
  305. //主程序********
  306. //*********************************************************
  307. void main()
  308. {
  309.    float temp;
  310.    delay_nms(100);            //延時100ms
  311.    InitLcd();           //初始化LCD
  312.    Init_BH1750();       //初始化BH1750

  314.   while(1)              //循環
  315.   {

  317.     Single_Write_BH1750(0x01);   // power on
  318.     Single_Write_BH1750(0x10);   // H- resolution mode

  320.      delay_nms(180);              //延時180ms

  322.     Multiple_Read_BH1750();       //連續讀出數據，存儲在BUF中

  324.     dis_data=BUF[0];
  325.     dis_data=(dis_data<<8)+BUF[1];//合成數據，即光照數據
  326.
  327.     temp=(float)dis_data/1.2;

  329.    conversion(temp);         //計算數據和顯示
  330.         DisplayOneChar(0,0,'L');
  331.         DisplayOneChar(1,0,'i');
  332.         DisplayOneChar(2,0,'g');
  333.         DisplayOneChar(3,0,'h');
  334.         DisplayOneChar(4,0,'t');
  335.     DisplayOneChar(5,0,':');

  337.     DisplayOneChar(7,0,wan); //顯示數據
  338.     DisplayOneChar(8,0,qian);
  339.     DisplayOneChar(9,0,bai);
  340.     DisplayOneChar(10,0,shi);
  341.         DisplayOneChar(11,0,ge);

  343.         DisplayOneChar(13,0,'l'); ////顯示數單位
  344.         DisplayOneChar(14,0,'x');
  345.
  346.   }
  347. }

復制代碼



下載：
BHT1750FVI.zip (3.49 MB, 下載次數: 82)
Sheet2.pdf (136.73 KB, 下載次數: 43)
無線采集環境.zip (607.81 KB, 下載次數: 48)

評分

參與人數 1黑幣 +3 收起 理由
haier + 3 贊一個！

查看全部評分

回復

使用道具 舉報

ID:135835 發表于 2017-4-3 12:14 | 顯示全部樓層
很實用的資料，感謝樓主分享。
回復

使用道具 舉報

ID:510068 發表于 2019-4-11 22:28 | 顯示全部樓層
好定西，謝謝樓主
回復

使用道具 舉報

您需要登錄后才可以回帖 登錄 | 立即注冊

本版積分規則

小黑屋|51黑電子論壇 |51黑電子論壇6群 QQ 管理員QQ:125739409;技術交流QQ群281945664

Powered by 單片機教程網

快速回復 返回頂部 返回列表
