電壓測試 AD0804 51芯片

ID:147742 · 發表于 2016-11-14 09:50

剛學51，做了個AD測試，用的是AD0804，51 芯片。測試的時候測試51芯片同一個電源電壓可以測試，但測試另外一個電源的的電壓就不行。高手指點下。怎么接都不行，用的實物鏈接，不會仿真軟件。

ID:147742 · 發表于 2016-11-14 09:50

自己頂

ID:111634 · 發表于 2016-11-14 10:42

本帖最后由 zl2168 于 2016-11-14 10:50 編輯

另一個電源電壓應與單片機電源電壓和Uref-共地。
按A-D轉換方式有3種：中斷方式、查詢方式和延時等待方式。
按CLK驅動方式有2種：ALE驅動CLK、虛擬CLK。

ID:111634 · 發表于 2016-11-14 10:50

本帖最后由 zl2168 于 2016-11-14 11:21 編輯

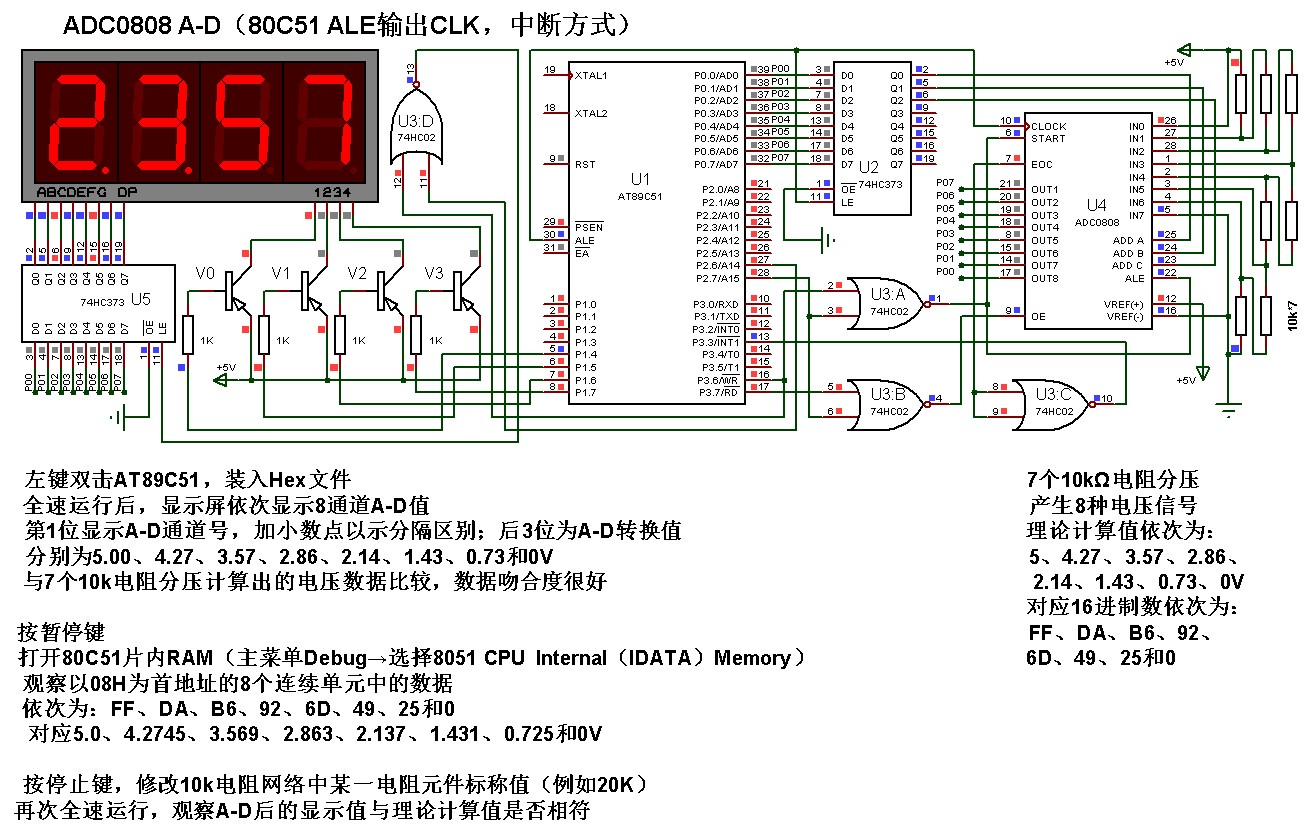

實例81 ADC0808中斷方式A-D（ALE輸出CLK）

先Proteus仿真一下，確認有效。

實例81 ADC0808A-D（ ALE輸出CLK，中斷方式）.rar (54.32 KB, 下載次數: 16)

以上摘自張志良編著《單片機實驗實訓100例》 ISBN 978-7-5124-1603-1，北航社出版

《單片機原理與控制技術——雙解匯編和C51》第3版ISBN 978-7-111-42393-5機械工業出版社

《80C51單片機實用教程——基于Keil C和Proteus》高等教育出版社ISBN 978-7-04-044532-9

《80C51單片機仿真設計實例教程——基于Keil C和Proteus》清華大學出版社ISBN 978-7-302-41682-1

書中電路和程序設計有詳細說明，程序語句條條有注解。

ID:111634 · 發表于 2016-11-14 10:50

本帖最后由 zl2168 于 2016-11-14 11:22 編輯

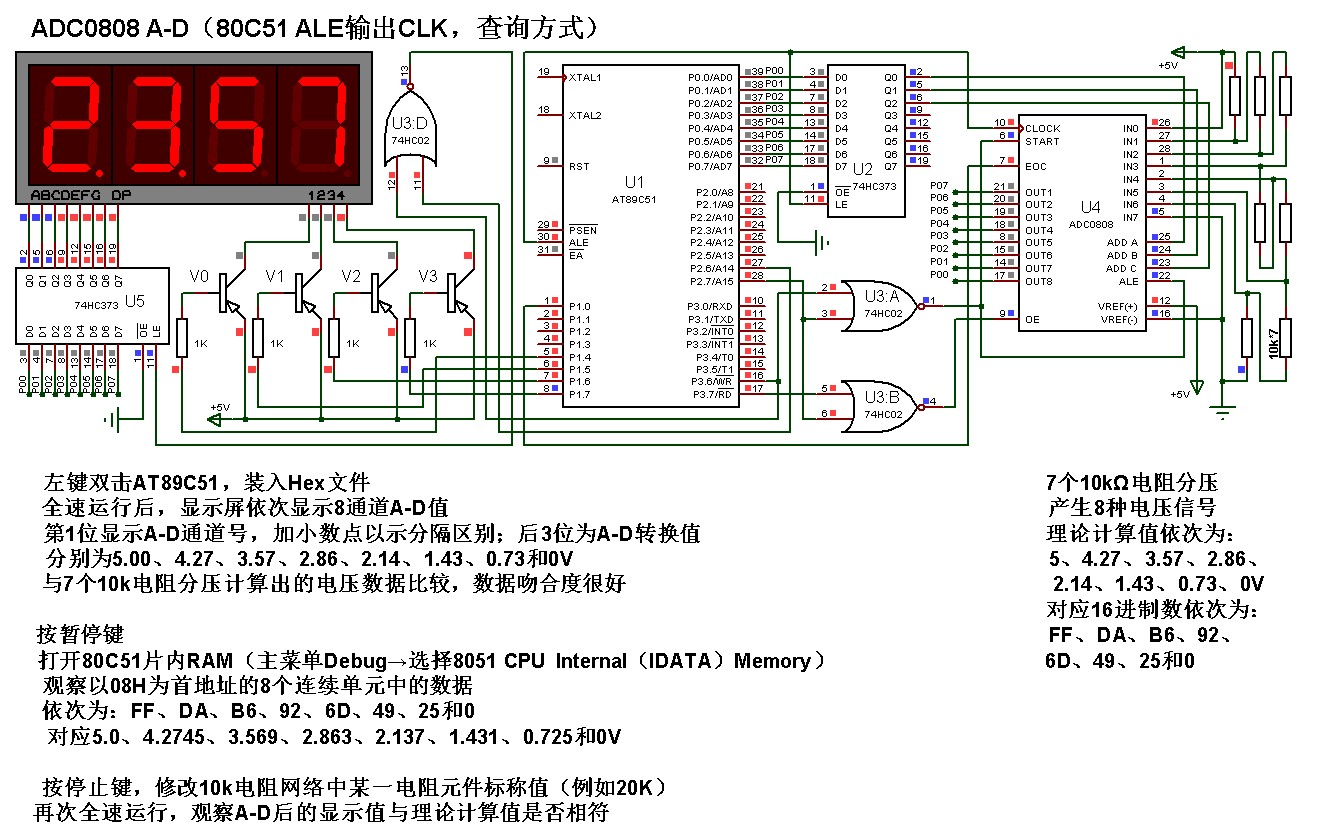

實例82 ADC0808查詢方式A-D（ALE輸出CLK）

先Proteus仿真一下，確認有效。

實例82 ADC0808A-D（ ALE輸出CLK，查詢方式）.rar (54.04 KB, 下載次數: 11)

以上摘自張志良編著《單片機實驗實訓100例》 ISBN 978-7-5124-1603-1，北航社出版

《單片機原理與控制技術——雙解匯編和C51》第3版ISBN 978-7-111-42393-5機械工業出版社

《80C51單片機實用教程——基于Keil C和Proteus》高等教育出版社ISBN 978-7-04-044532-9

《80C51單片機仿真設計實例教程——基于Keil C和Proteus》清華大學出版社ISBN 978-7-302-41682-1

書中電路和程序設計有詳細說明，程序語句條條有注解。

ID:111634 · 發表于 2016-11-14 10:51

本帖最后由 zl2168 于 2016-11-14 11:23 編輯

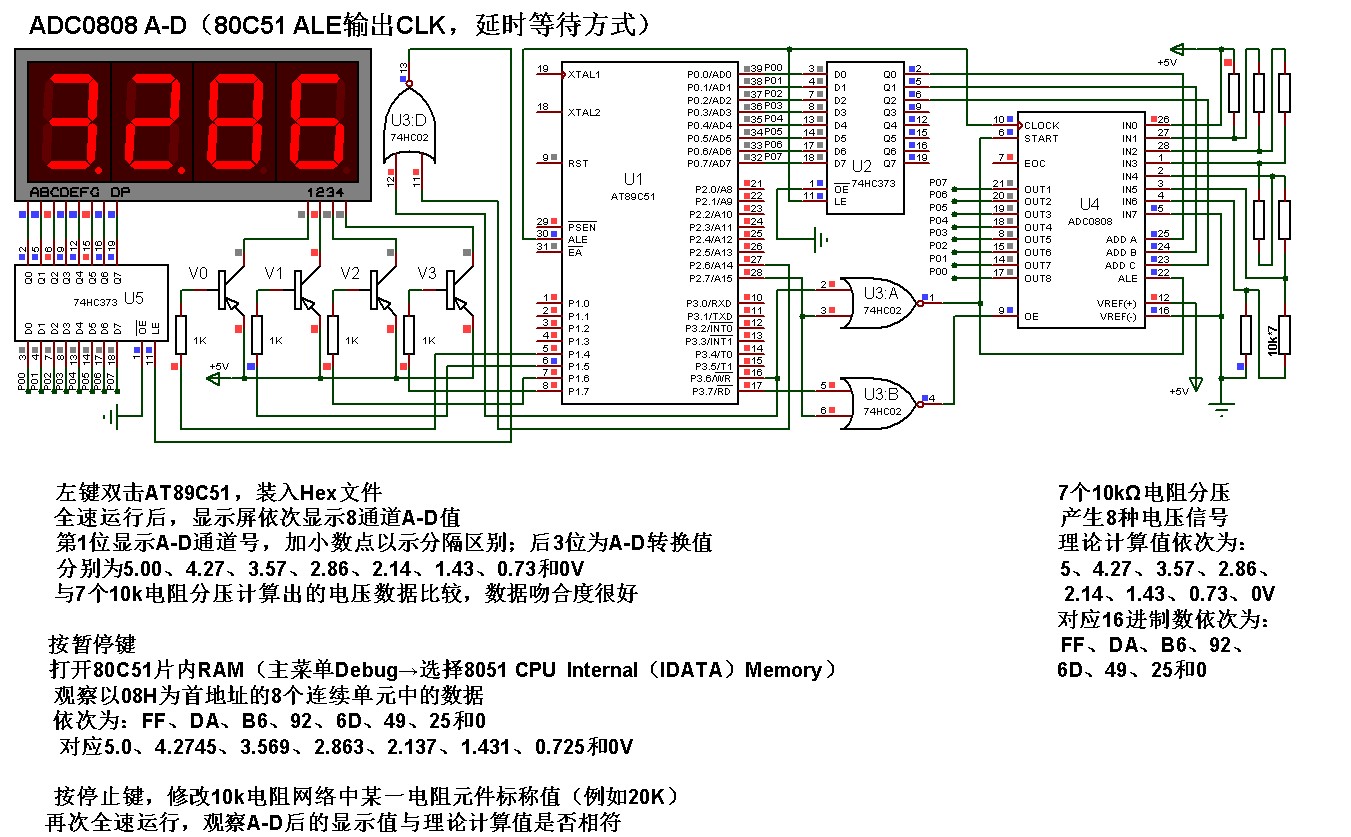

實例83 ADC0808延時方式A-D（ALE輸出CLK）

先Proteus仿真一下，確認有效。

實例83 ADC0808A-D（ ALE輸出CLK，延時等待方式）.rar (54.13 KB, 下載次數: 9)

以上摘自張志良編著《單片機實驗實訓100例》 ISBN 978-7-5124-1603-1，北航社出版

《單片機原理與控制技術——雙解匯編和C51》第3版ISBN 978-7-111-42393-5機械工業出版社

《80C51單片機實用教程——基于Keil C和Proteus》高等教育出版社ISBN 978-7-04-044532-9

《80C51單片機仿真設計實例教程——基于Keil C和Proteus》清華大學出版社ISBN 978-7-302-41682-1

書中電路和程序設計有詳細說明，程序語句條條有注解。

ID:111634 · 發表于 2016-11-14 10:51

本帖最后由 zl2168 于 2016-11-14 11:24 編輯

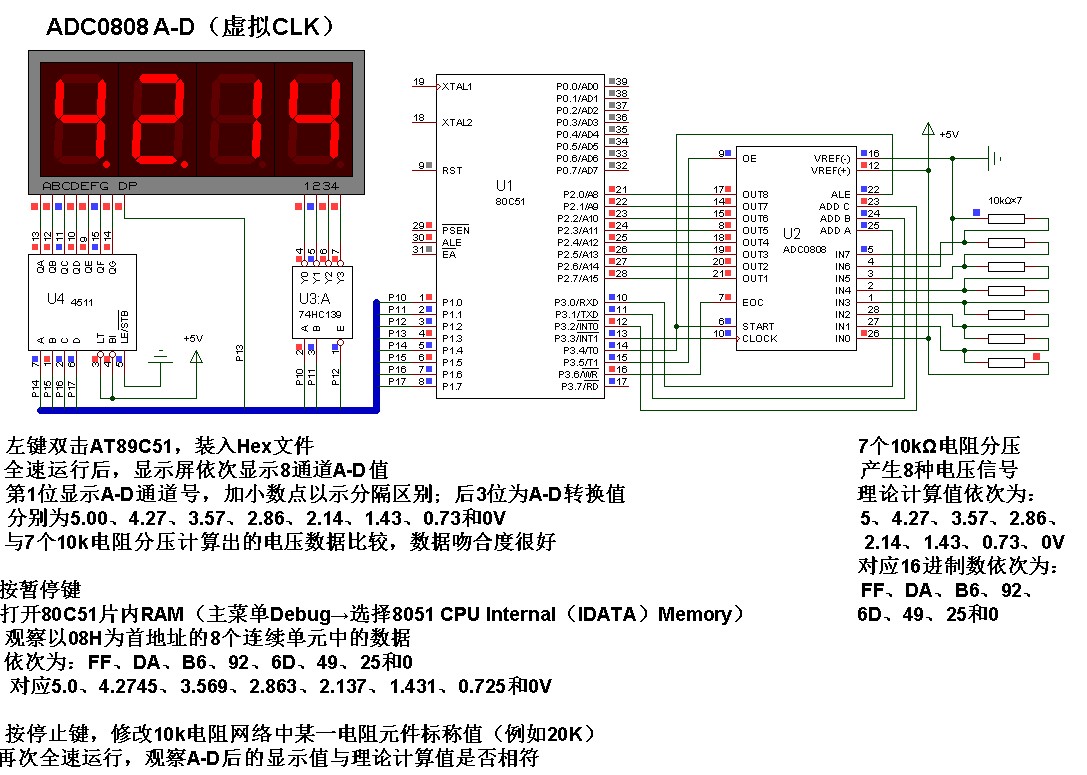

實例84 ADC0808并行A-D（虛擬CLK）

先Proteus仿真一下，確認有效。

實例84 ADC0808A-D（虛擬CLK）.rar (35.75 KB, 下載次數: 13)

以上摘自張志良編著《單片機實驗實訓100例》 ISBN 978-7-5124-1603-1，北航社出版

《單片機原理與控制技術——雙解匯編和C51》第3版ISBN 978-7-111-42393-5機械工業出版社

《80C51單片機實用教程——基于Keil C和Proteus》高等教育出版社ISBN 978-7-04-044532-9

《80C51單片機仿真設計實例教程——基于Keil C和Proteus》清華大學出版社ISBN 978-7-302-41682-1

書中電路和程序設計有詳細說明，程序語句條條有注解。

ID:147742 · 發表于 2016-11-14 11:27

zl2168 發表于 2016-11-14 10:50
實例82 ADC0808查詢方式A-D（ALE輸出CLK）

多謝多謝，在一個什么電子群發了半天沒人懂，

ID:111634 · 發表于 2016-11-14 18:14

ayv758 發表于 2016-11-14 11:27
多謝多謝，在一個什么電子群發了半天沒人懂，

不是沒人懂，懂的人多的是，而是懂的人懶得回答。

ID:147742 · 發表于 2016-11-14 18:43

zl2168 發表于 2016-11-14 18:14
不是沒人懂，懂的人多的是，而是懂的人懶得回答。

哦謝謝進錯群了里面一群做PLC的。強電的

ID:147859 · 發表于 2016-11-14 19:32

ALE驅動

ID:147742 · 發表于 2016-12-17 10:49

大大大雞爪發表于 2016-11-14 19:32
ALE驅動

多謝現在可以了一個端口高低電平?jīng)]處理好

ID:36617 · 發表于 2017-9-19 17:47

感謝了，正好學習用的上！

ID:234353 · 發表于 2017-9-20 13:55

另一個電源電壓應與單片機電源電壓和Uref-共地。
按A-D轉換方式有3種：中斷方式、查詢方式和延時等待方式。
按CLK驅動方式有2種：ALE驅動CLK、虛擬CLK。

ID:234390 · 發表于 2017-9-20 15:43

查看一下參考地是否一致。

ID:273583 · 發表于 2018-7-27 17:29

我在等。。。。。。。。。DAc-08的仿真程序與電路
