DIY48V電動車充電器

ID:128229 · 發表于 2016-6-28 22:49

腦子整天在電子知識里轉過不停，呵呵，想停下來都不行啊。沒法了，就搞了個充電器，呵呵，跟各燒友交流一下；設計為48V充電器，采用反激拓撲結構，功率200W，輸出電壓56V，充電檢測采用運放358控制，100mA換燈，呵呵，看圖；
反激變壓器，EE42磁芯

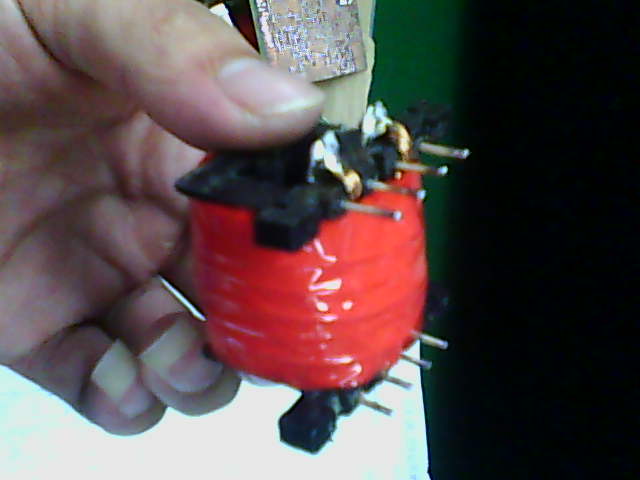

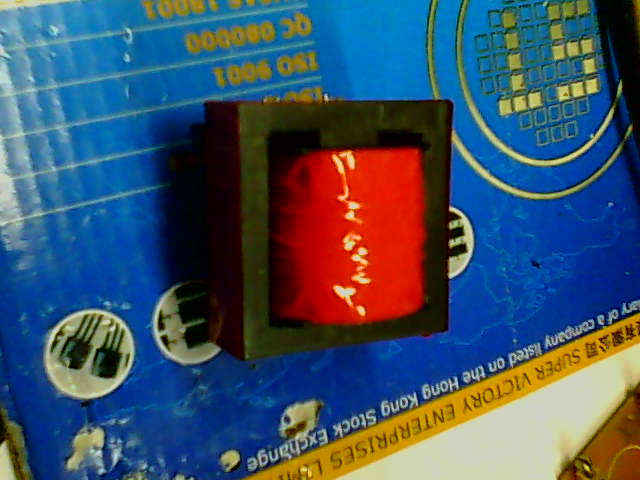

繞好后

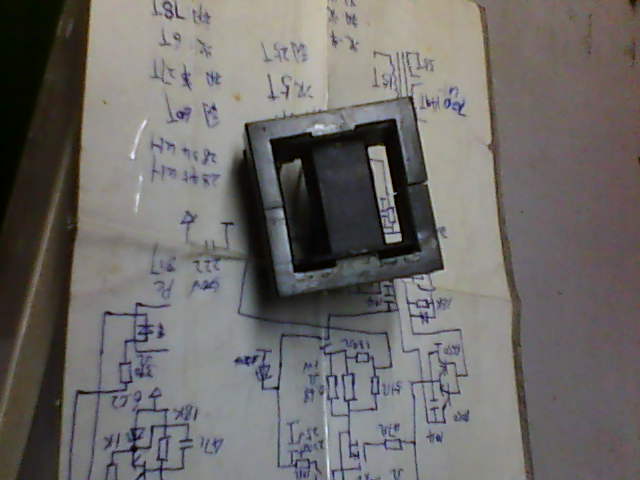

裝上磁芯

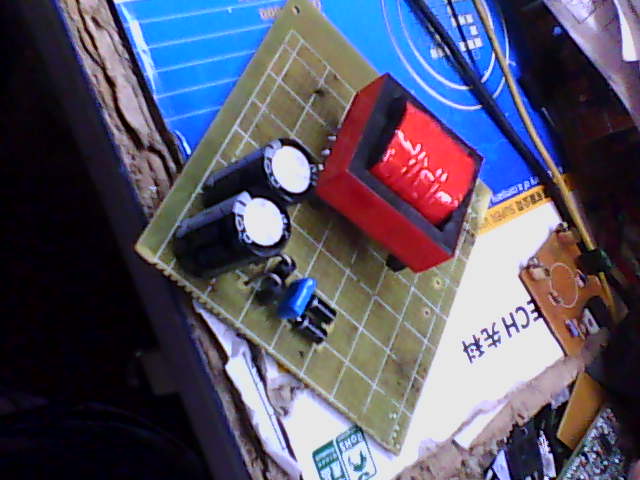

用洞洞板來做，呵呵

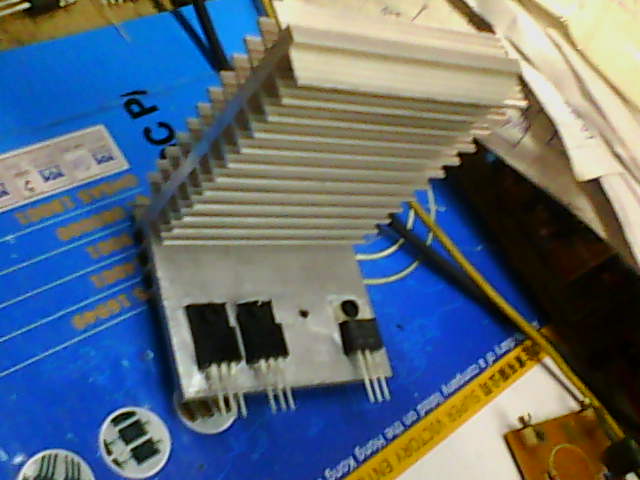

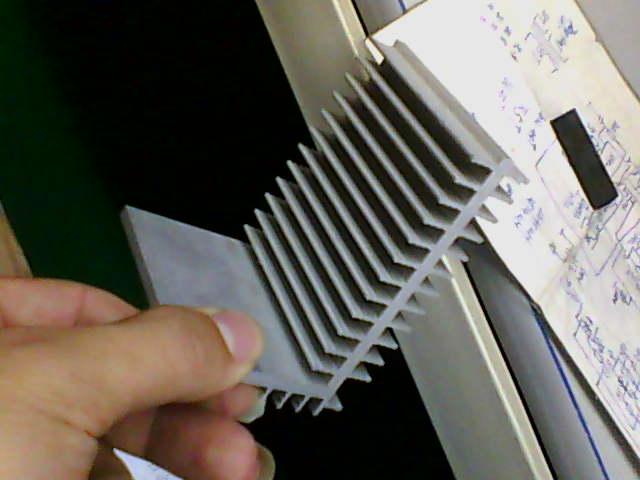

開關管和整流管散熱器

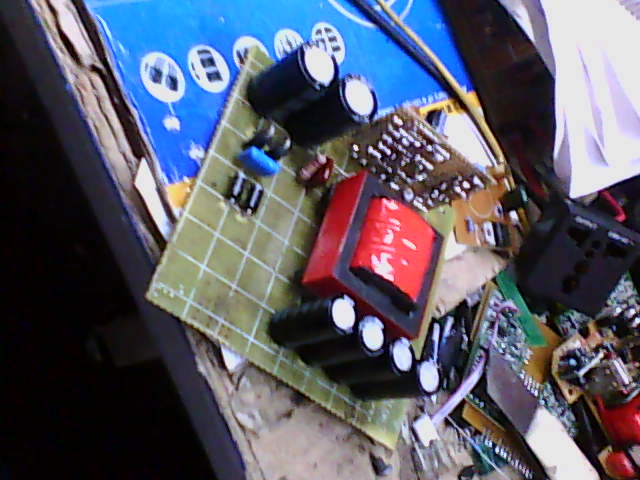

裝上去

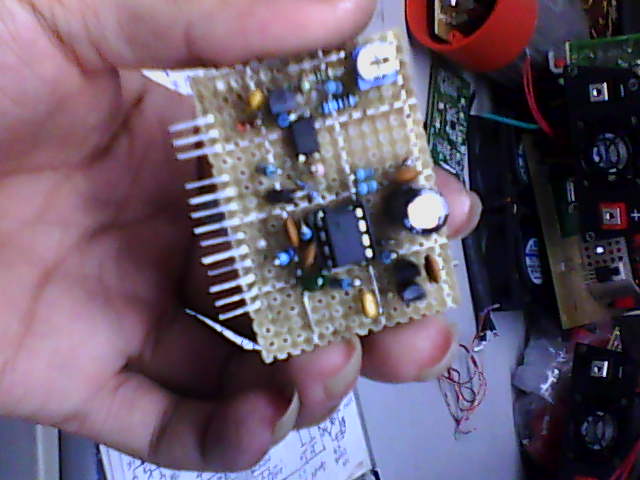

洞洞板做的3842驅洞板，呵呵

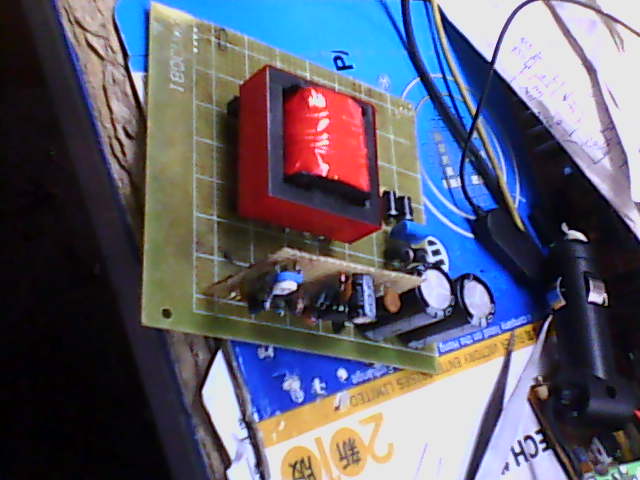

進展中

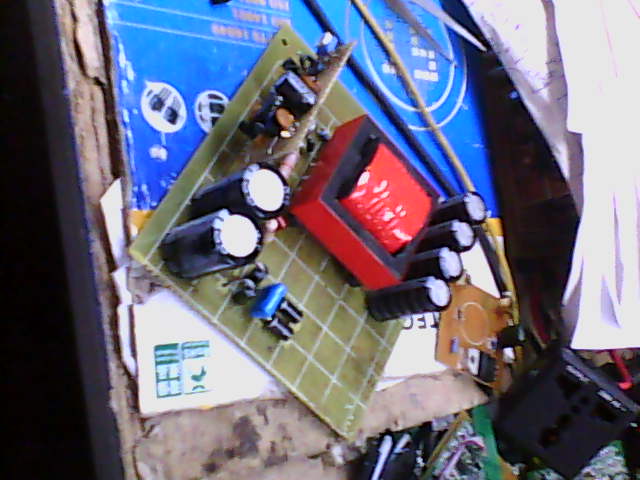

完工一半了，呵呵

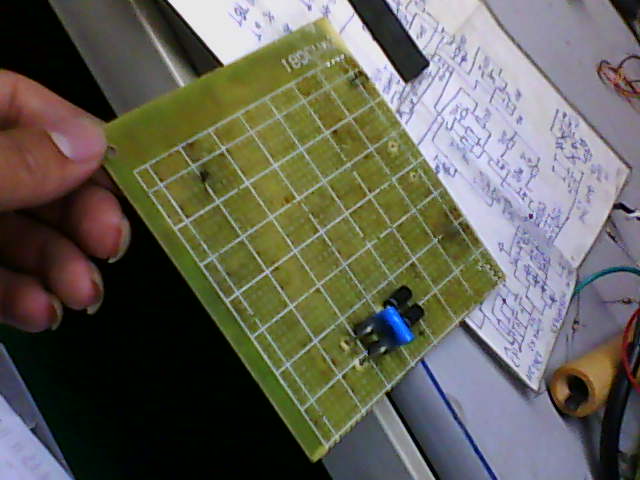

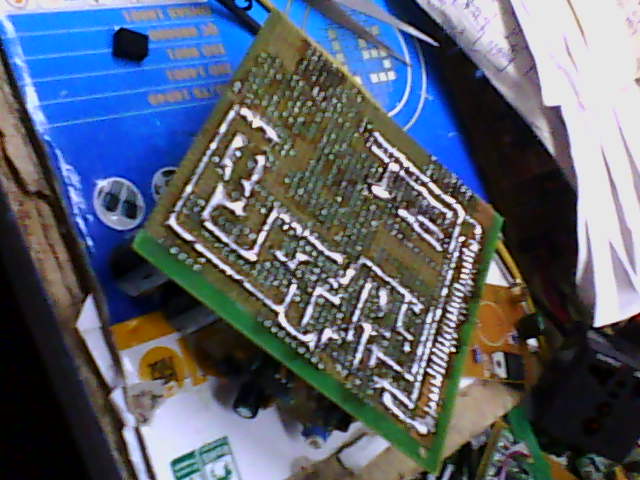

看看錫面，呵呵，很丑，不過也挺整齊的

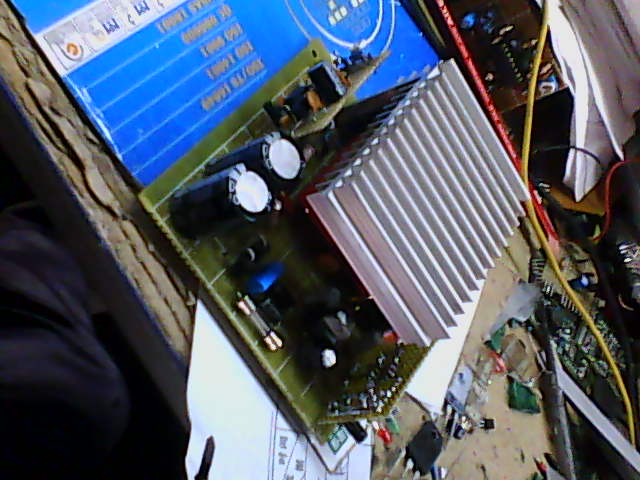

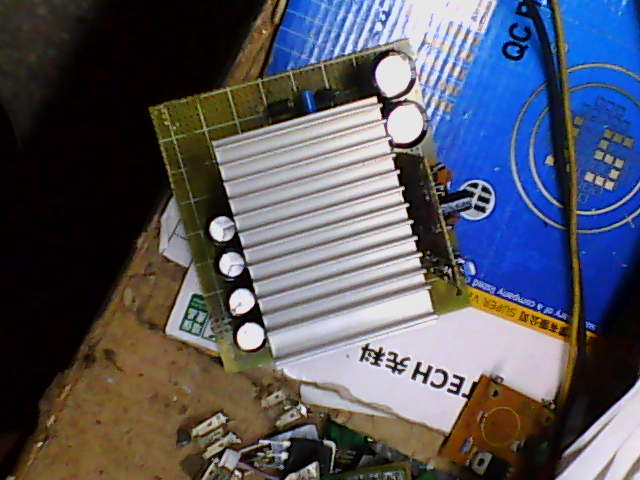

OK裝上散熱器

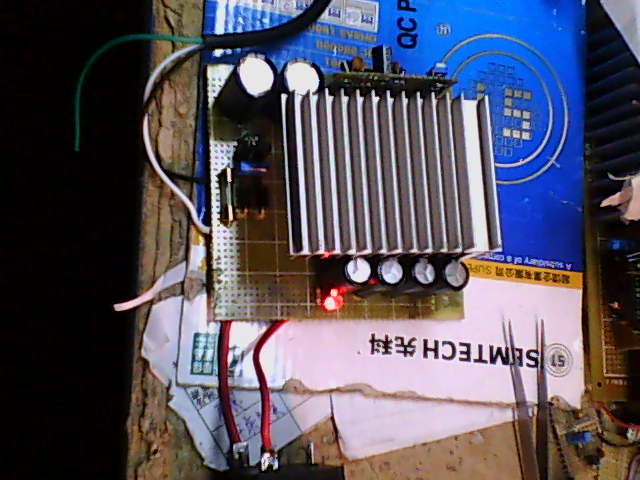

通電試機

OK一切正常

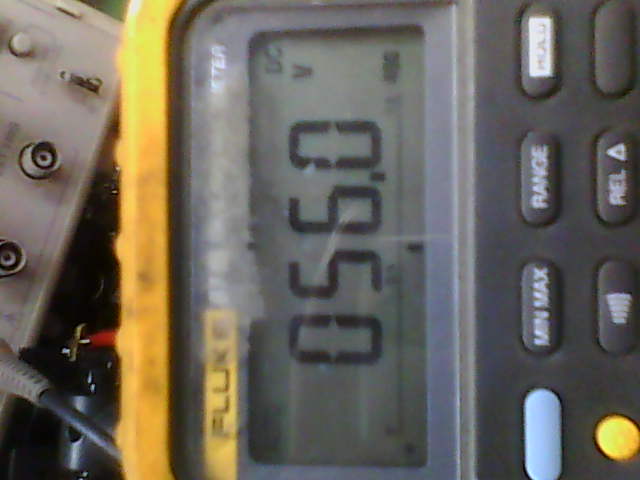

輸出電壓56V

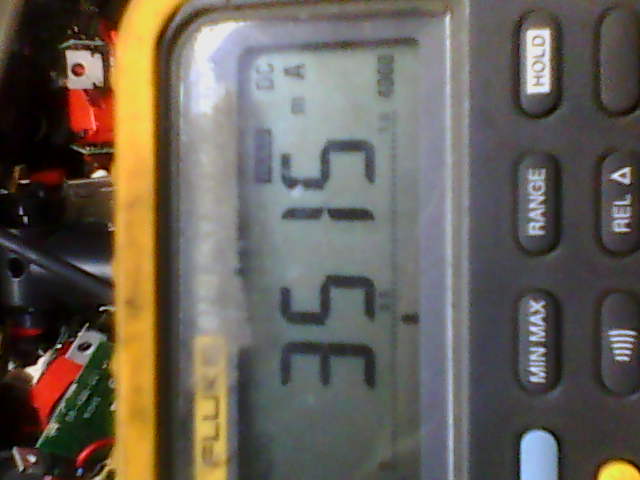

輸出電流3.5A

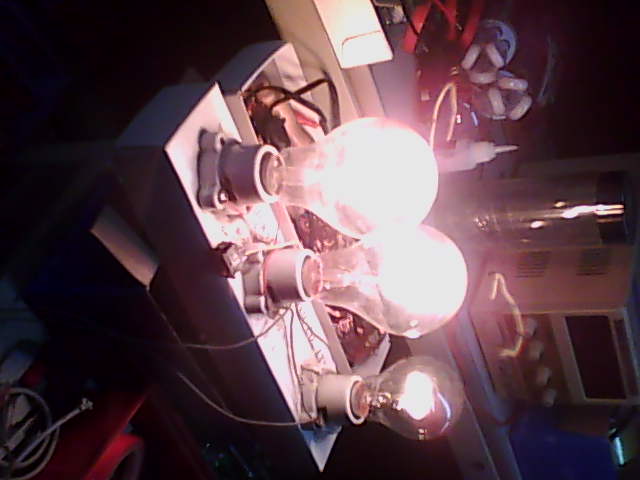

剛好用110V200W兩個，100W一個做兩百瓦負載，呵呵

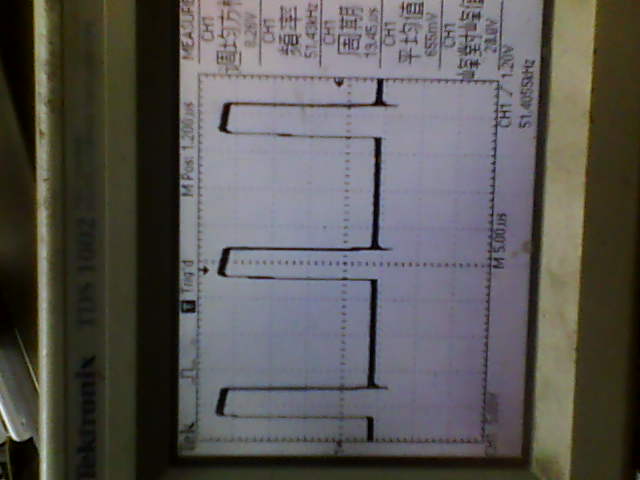

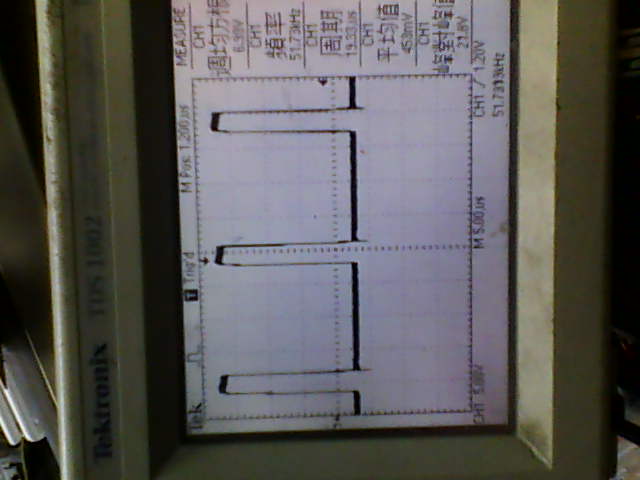

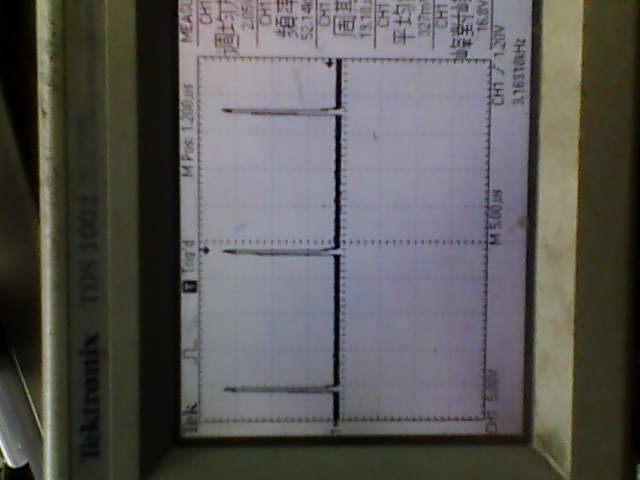

開關管G極空載波形，脈寬很窄

開關管滿載G極波形，呵呵，占空比的0.4都還沒達到。呵呵

開關管滿載D極波形，呵呵，也很漂亮

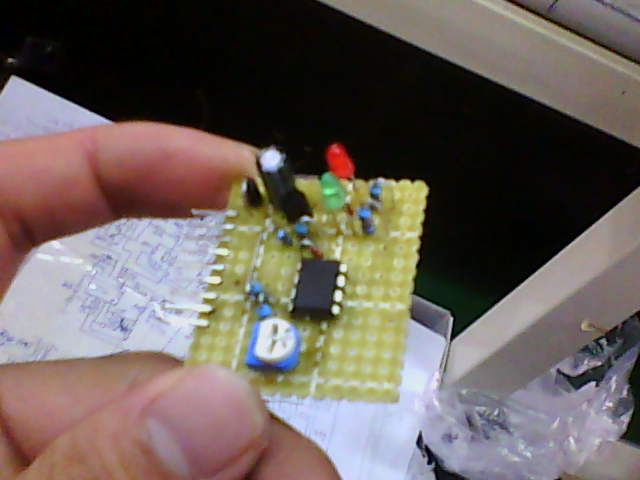

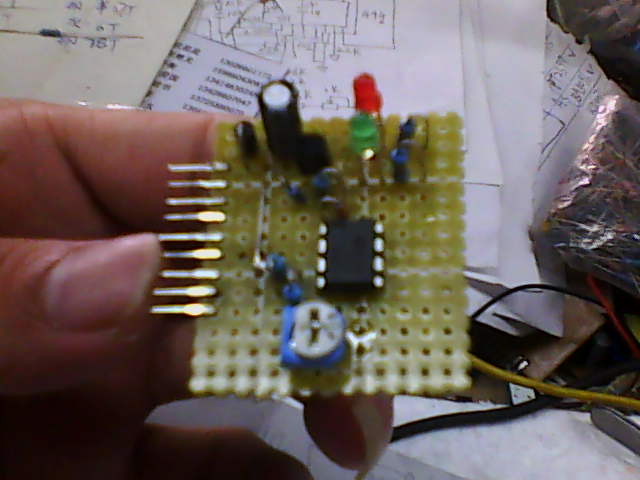

LM358運放充電檢測板，洞洞板做的，呵呵

亮紅燈為充電狀態，轉綠燈為充滿狀態，呵呵

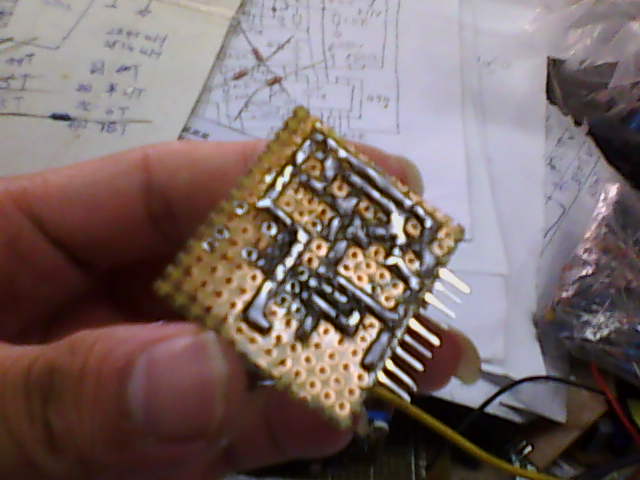

錫面

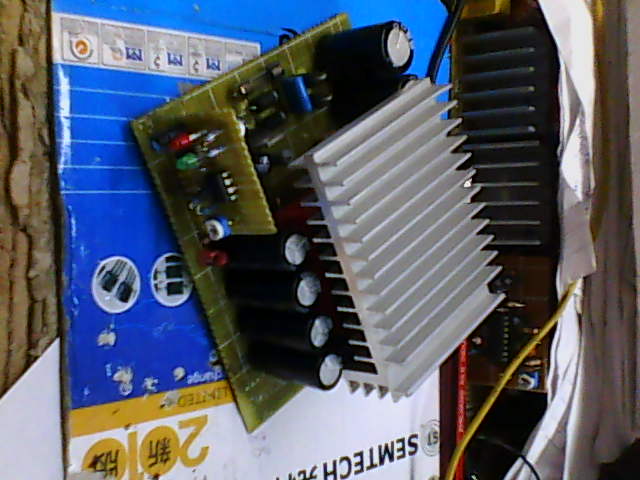

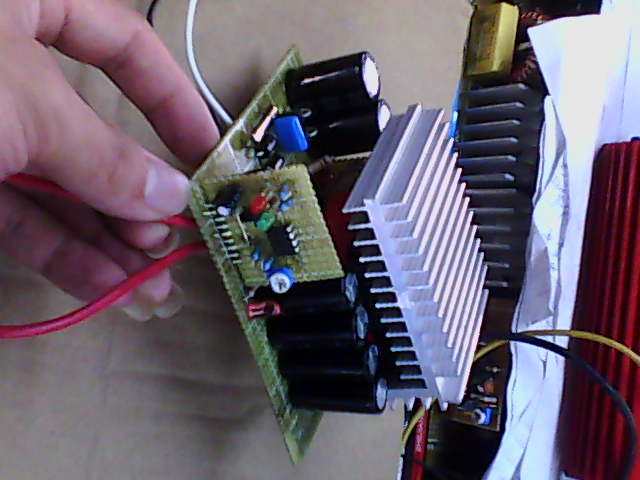

裝上充電檢測板

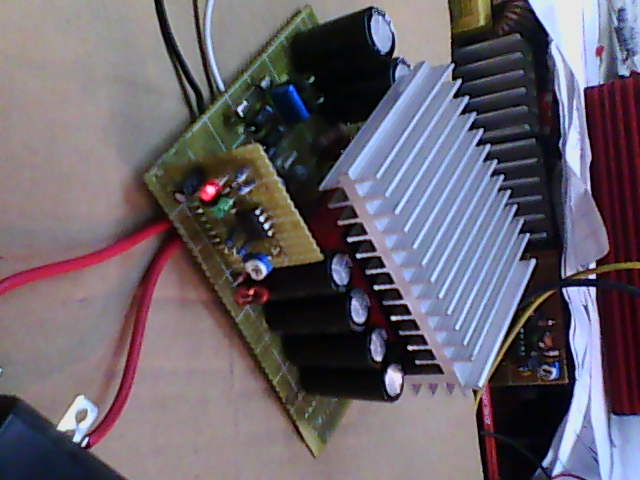

通電接上電瓶，紅燈亮充電

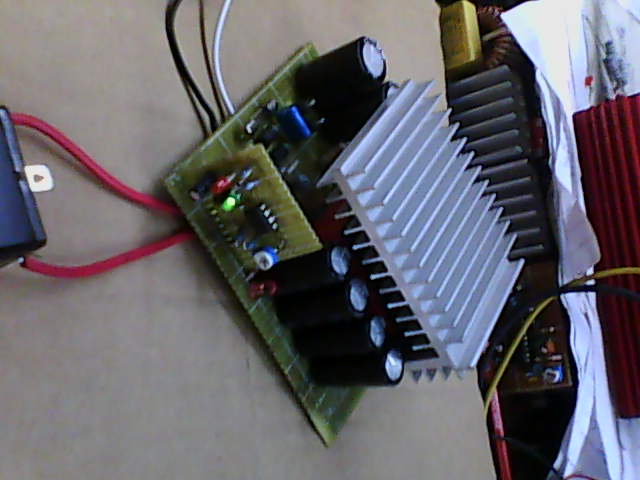

充滿飽和綠燈亮

OK，再看看，呵呵

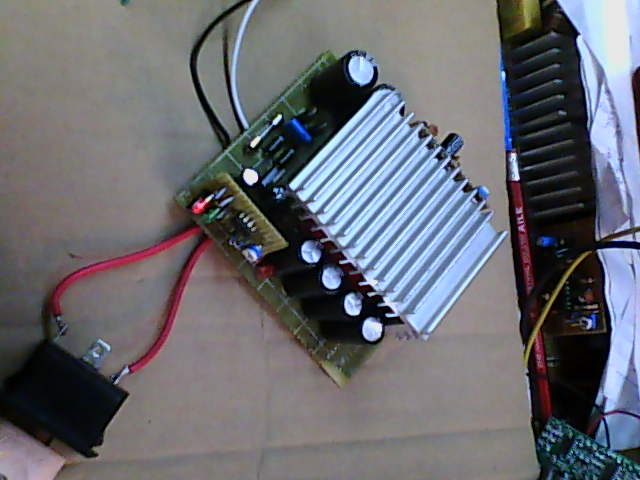

樣機展示，48V充電器

OK，本電源經過12小時滿載老化，一切正常。呵呵，各燒友給點意見呀；
