我的電子制作系列之NO.3------帶亮度調節和模式選擇的桌面臺燈 在NO.1里面我曾經做了個簡單的USB小電燈，準備以此來解決實驗室不好的光線問題，可是用了一天后發現，只有5個LED燈珠的小電燈對那個所起的作用不是很大。所以呢，就決定改進一番。做出的小玩意兒實用，才是我這個系列的主旨，哈哈。 到這兒呢，我想到了上學期有同學送我一個廢舊的充電臺燈（就是常見的那種哦）讓我研究，我把它放到實驗室的一個角落里，差點兒都忘了。現在一想，這玩意兒有用武之地了哈。
先看個我焊接的LED燈珠板的圖圖：（這個應該夠亮了吧）

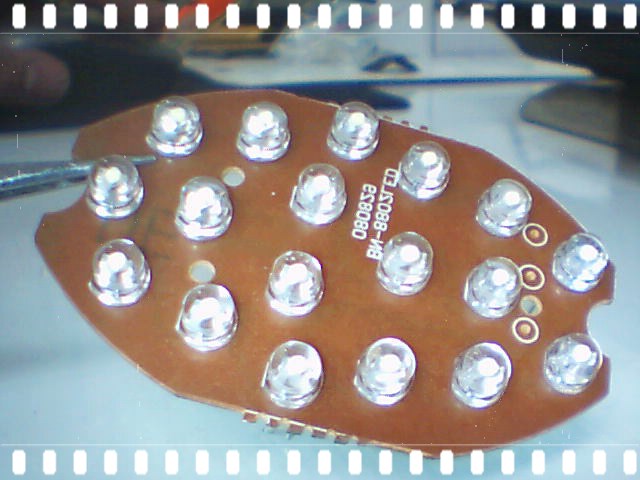

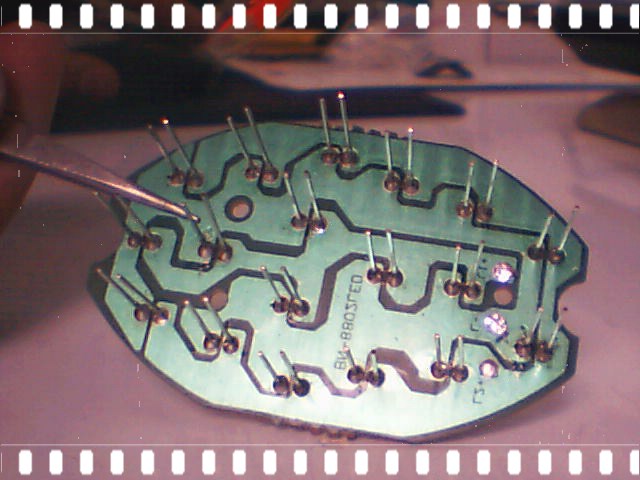

圖一 多燈珠電路主板正反景
板子上總共有17個LED燈，分為兩組，所以也就有兩種點亮方式，一種是只點亮周圍一圈的燈，亮度小些；還有一種是這些燈全部點亮，當然就更加亮咯。而這個功能的控制實現主要靠一個特殊的開關實現哈。 焊完了燈珠板，接著我又焊了兩個紅色的提示燈（發光二極管），當電路中有點流時，它就會亮，起到提醒作用。完了我想這個電源從哪兒來呢？當然有兩種選擇，一種就是直接接個插頭用２２０V充電式，還有一種任然是USB。由于本人基本上就是在電腦旁邊實用，所以USB就更為實用了哈。當然，為了通用 ，我預留了220V充電的接口啦。
之后，有想到一個問題，就是能不能對燈的發光亮度進行調節呢，這樣的話，就可以根據個人的喜好隨心所欲地調節臺燈的亮度，顯得更加人性化吧。所以呢，就做了個亮度調節的裝置哈。附圖如下：

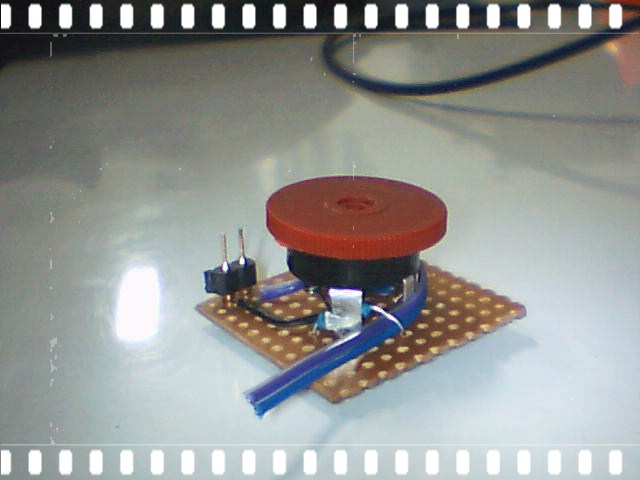

圖二 LED燈亮度調節裝置 其實說白了，就是個可調電阻。可是我身邊沒有那東西，就從以前做的收音機上拆下來個代替咯。使用簡單，調節效果也很好。不過就是在測試的時候沒有遵從科學原理，加了很大的電壓，給燒掉一個，現在默哀一秒鐘！哈哈。 整體連接好了如下圖：（還不錯吧）
圖三 自制電燈最終全景
昨天在實驗室試用了一晚上，效果果然不錯，看來燈多和燈少還是有區別的，以后就天天用她咯！實驗室燈光問題解決了，好，收拾睡覺！ PS:這次制作的部分材料由吉吉同學提供，在此深表感謝！
|
