這個電路采用音樂集成電路作為聲控元件,同時兼有延時作用,線路簡單、動作可靠。把它安裝在室內門框邊,能在夜晚有人敲門時或進出門時點亮門燈,過幾分鐘后自動關閉,給人們的生活帶來了方便。
電路工作原理

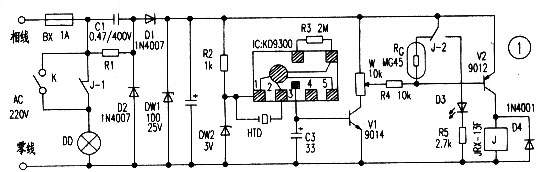

如圖書1所示,220V交流電經C1、R1、D1、D2、DW1、C2組成的電容降壓12V簡單穩壓供給控制電路。R2、DW2構成3V穩壓電源,供給音樂IC。音樂IC KD9300一般是作門鈴用的。每觸發一次便自動演奏一首樂曲,其演奏速度由外接振蕩電阻R3來決定。作門鈴時,R3選用68kΩ,演奏時間在20秒左右。當增大R3阻值時,演奏時間將延。當壓電片HTD受到一定強度的聲音振動時,能將音頻信號轉換成電信號,該信號加在音樂IC的觸發端,其③腳約+1V左右的直流電壓輸出,使V1飽和導通。這樣12V電壓幾乎全部加在了可調電阻W兩端。W在這里作分壓器用,從W的滑動端取出一定的電壓送到V2等組成的開關電路,V2導通,繼電器J吸合而點亮門燈。RC是光敏電阻。電阻R4、RG組成一分壓電路,接在V2的基極與發射極之間,用以控制開關管V2。當白天有光照時,RG阻值很小,V2基一射極間電壓極較小,V2始終截止。這樣不管是否有人敲門,音樂IC是否有輸出,斷電器均不會得電,門燈不亮;到了夜晚光敏電阻RG阻值大增,當音樂IC受聲控觸發而有直流電壓輸出時,V1導通,經W、R4、RG分壓,V2的基一射極間電壓超過0.7V時,V2導通,J-1點亮了門燈,另一組轉換點J-2斷開了RG,點亮了發光管D3。這樣一方面可使V2的飽和程度更深,另一方面使開關電路不受燈光照的影響。經數分鐘延時,音樂IC復位,其③腳無電壓輸出,V1、V2截止,門燈熄滅,電路恢復初始狀態。圖中K是原門燈用拉線開關。
元件選擇與制作 音樂IC要選用通常用于門鈴的觸發一次演奏一曲,并且有外接電阻的。壓電片HTD選用HTD27A型的。繼電器用12V有兩組觸點的JIC-22F(2Z)。C1為無極性電容,其它元件無特殊要求。

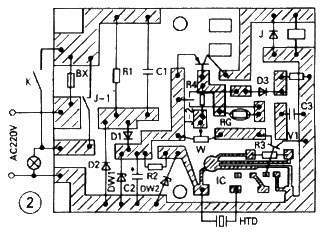

電圖的附制板圖見附圖2。壓電片應固定在機殼上。光敏電阻和發光管D3裝在印制板上,并在機殼面板上開孔,使其受、發光面露出機殼面板之外。
電路的調試很簡單,在白天可敲一下機殼,或用鑷了短接一下HTD兩端,這時繼電器應不動作,否則應調整W;用手擋住光敏電阻電阻受光面,觸發音樂IC,調整W,使繼電器吸合,這樣反復調整兩次即可。調試好以后將整機裝到門內可側面,一般控制門內側的門燈,光敏電阻向內。若控制門外的燈,則其受光面要通過門上的小孔向外。
|
|
