用食鹽溶液電解法制作印刷電路板，學電子的好友們，進來看看

ID:127229 · 發表于 2016-6-19 23:40

業余電子愛好者在制作印刷線路板時，多數都用三氯化鐵腐蝕，但是往往沒有三氯化鐵，這時可以用食鹽代替，電解腐蝕電路板。-
1.預先設計好自己要制作電路的印刷電路圖，并設計好所用電路板的尺寸，特別注意的是電路中元件的體積和尺寸，電路中是否要用到散熱片；-
2.按設計好的印刷電路板尺寸切割一塊相同尺寸線路板，并在線路板銅鉑一面涂滿油漆，然后涼干；-
3用復寫紙將印刷電路圖復印在線路板的油漆上，然后用刀子將沒用的油漆刮掉（除了印刷電路圖中線路部分所用的油漆，其余的油漆都為沒用），這時線路板銅鉑一面的油漆程現出所設計好的印刷電路圖；-
4.用鉛筆在電路板的印刷線路上描出焊盤，并用手電鉆（有臺鉆的更好）給焊盤的正中心鉆孔，孔徑根據元件引腳的外徑確定，一般普通電路板可選用1mm孔徑，可選用0.9mm的鉆頭；-
5.打好孔后，在線路板外露的銅鉑上焊上導線，并將導線焊接位置涂上松香，（注意所焊的位置銅鉑面積越大越好，以免將該處銅鉑點解完后而停止電解），防止導線腐蝕斷。-
6.將處理好的電路板放入盛有濃食鹽水溶液的容器里，銅鉑所焊的導線接電源的正極，用其它金屬板或碳棒接電源負極，若用的是金屬容器可直接接電源負極（特別注意的是電路板銅鉑不可與金屬容器或金屬板向碰，否則可能構成短路損壞電源）；-
7.在正負間加上10～30V直流電壓（控制電解電流在1A以下），開始通電電解，電解時間與所加電壓有關，電壓越高時間越短，大約在20分鐘～2小時之間，電壓30V時大約需要20分鐘即可。-
7.電解結束后，取出電路板，用清水洗干凈，并用汽油將油漆洗掉，印刷線路將程現出來，一塊線路板就制成了。-
電解分析：-
該化學反應方程式為，Cu+2NaCl+2H2O=CuCl2+2NaOH+H2    所用食鹽水要濃些，接近飽和，鹽與水的體積比大約為1:10，濃度過低將導至反應終止。電源應選用1A左右的穩壓電源，電解時可串一個電流表，控制電流在1A以下（可調壓或串限流電阻控制），電流過大，銅鉑電流分部不均勻，使電源導線焊點府近先腐蝕掉，導至反應停止，電流過小時會加長電解時間。-
  愛好電子的好友們，有空可以試一下，制作一塊屬于自己的電路板，有興趣的可留言共同談論，有錯的地方歡迎提出，謝謝-
   參照《無線電》    張石峰總結-

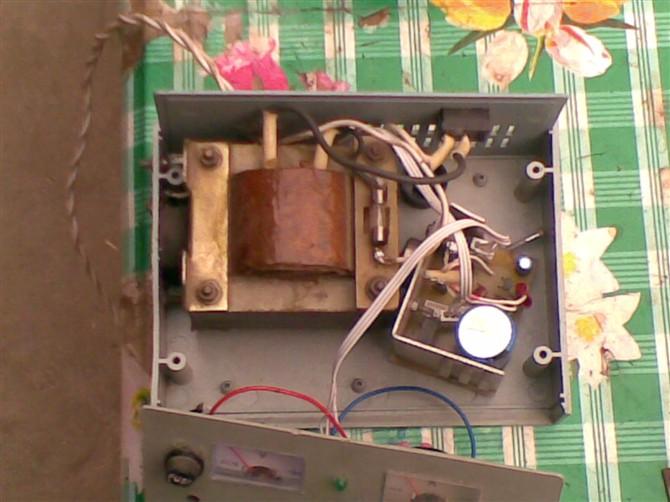

用食鹽水電解法制作的可調穩壓電源電路板

ID:809690 · 發表于 2020-7-30 19:13

這個不符合化學反應方程式，cu要和溶液裡的離子發生反應，形成可溶性或者可被液體帶走的物質才可以，銅是金屬活性很差的，除非是強酸腐蝕，

ID:57570 · 發表于 2019-10-5 12:19

沒用，浪費鹽巴。

ID:8222 · 發表于 2019-10-7 00:55

我曾經差點相信這個方法了。理論上是行得通的，實際上是做不出來的！

ID:405102 · 發表于 2019-10-10 20:29

好資料及簡單又方便而且又經濟。謝謝樓主！

ID:8222 · 發表于 2019-10-11 00:08

liuhiong 發表于 2019-10-10 20:29
好資料及簡單又方便而且又經濟。謝謝樓主！

你試試就知道效果如何了。

ID:428438 · 發表于 2019-10-11 10:03

一看真想試試，看了后面的評論就打消了念頭。

ID:562994 · 發表于 2019-10-13 08:55

二十多年前試過，最終腐蝕塊四不像出來。難看至極，由于不能完全腐蝕。最終也不能用。

ID:611151 · 發表于 2019-10-13 21:29

似乎很牛�。�！

ID:628217 · 發表于 2019-10-25 10:15

看看成品唄，感覺不太靠譜

ID:692947 · 發表于 2020-8-2 22:23

要用硫酸銅溶液，采用電泳好吧

ID:739610 · 發表于 2021-2-19 16:37

這個可以的 04年的時候做過一臺不銹鋼的盒體電流電壓表都有還買了小水泵只不過做線條寬的還可以腐蝕的線條不太整齊

ID:871721 · 發表于 2021-2-20 23:50

本來想試試的，但是看了后邊兒的評論就打消了這個念頭

ID:737201 · 發表于 2021-2-21 16:41

你試過嗎，這理論上都是是行不通的東西就復制粘貼啊

ID:884031 · 發表于 2021-2-21 22:30

感覺不行，剛開始銅箔是連在一起的還能反應，等有些銅箔被腐蝕掉，斷開后就不能繼續被腐蝕，估計做出來的就像被狗啃的一樣。

ID:600695 · 發表于 2021-2-22 23:00

電路板上加電極，焊點附近的銅箔腐蝕完后，反應就該停了，怎么保證沒通電部分電腐蝕

ID:23844 · 發表于 2021-7-26 21:35

現在到處免費PCB打樣,不用考慮這些東東了吧

ID:491875 · 發表于 2021-7-26 22:08

自己動手是值得稱贊的，但現在打樣費用很低！而且比自己制作要美觀一些，質量也要可靠一些，所以，從實用價值看，自己制作沒有多大的意義

ID:952186 · 發表于 2021-7-27 14:13

樓主是吃飽了飯沒事干？撐著了？描板刮油漆加上操作的時間，不夠你掙回打樣的錢？

ID:57657 · 發表于 2021-7-27 14:34

zkele 發表于 2021-7-26 21:35
現在到處免費PCB打樣,不用考慮這些東東了吧

樓主2016年的帖子，那時候打樣貴的要死，做夢都想不到

ID:979330 · 發表于 2021-11-9 09:07

電解收集氯氣和鈉賣了錢再買板子

ID:57657 · 發表于 2021-11-16 18:47

如果這方法真的有用，過期食鹽直接就被PCB廠回收走了。

ID:739610 · 發表于 2021-11-22 15:11

luhuineng 發表于 2019-10-13 08:55
二十多年前試過，最終腐蝕塊四不像出來。難看至極，由于不能完全腐蝕。最終也不能用。

需要用碳棒類似于電解好像還需要加雙氧水什么的忘記了做的帶可調壓電源的不銹鋼腐蝕槽還放在架子的最上層呢
