密碼鎖設計之|單片機頭文件擴展

ID:117358 · 發表于 2016-5-1 05:47

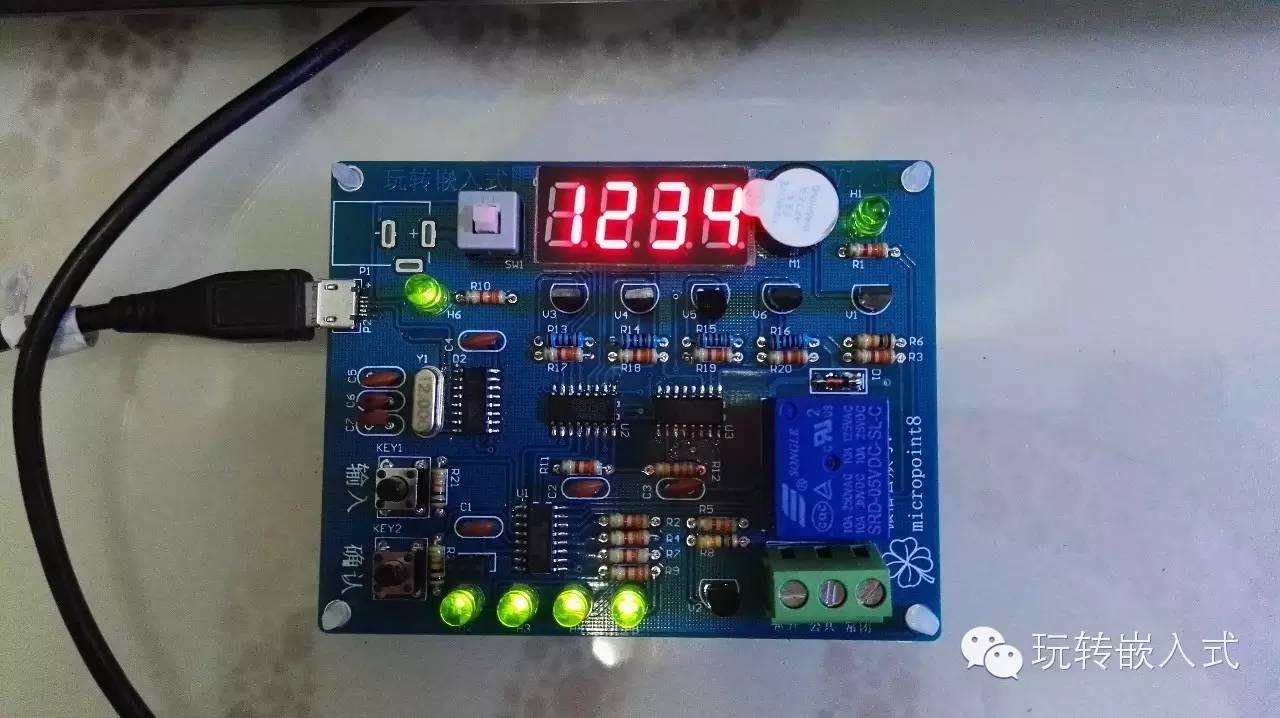

之前，以密碼鎖為例講了《如何利用單片機設計產品》，并簡單講解了電路(《單片機設計實踐|密碼鎖設計電路講解》)，也簡單介紹了一下《單片機設計實踐|密碼鎖PCB設計》，東西雖然簡單而且基礎，但是以他作為入門從而了解一個小產品是如何開發的還是比較有意義的。今天電路板終于做回來了，廢話不多說，先上圖。

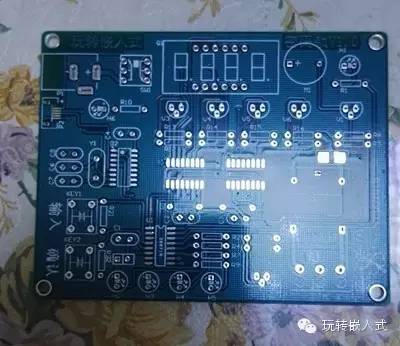

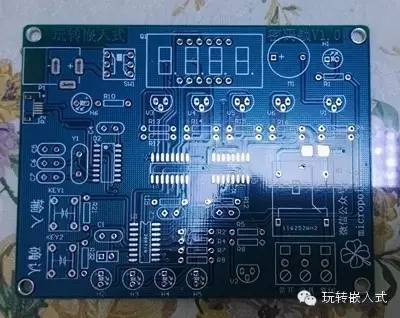

1. 電路板描述 PCB板尺寸為9cm×7cm，具有如下功能：

4位數碼管顯示；
1個蜂鳴器；
5個LED燈；
1個5V繼電器；
2個按鍵；

最大的設計亮點，不需要下載工具，下載電路是設計在電路板上的，只需要一根手機數據線即可以實現供電和程序下載，非常方便。

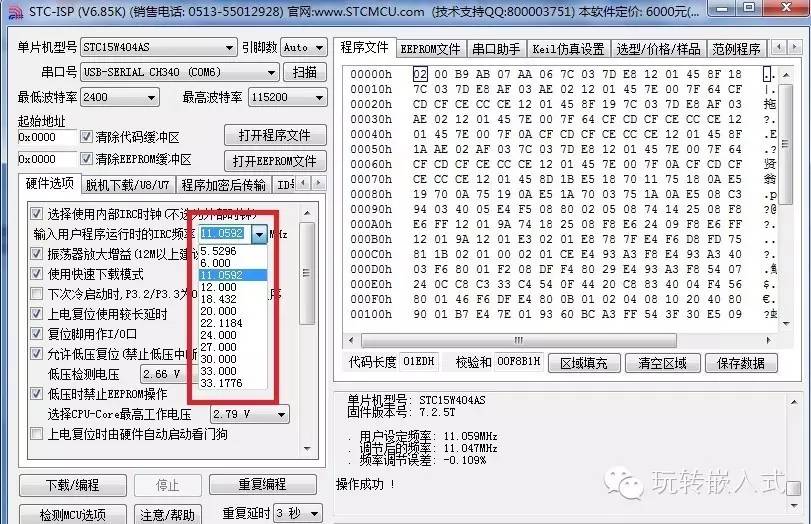

2. 單片機簡介 所選用的單片機為STC15W404AS，封裝為SOP16，共有16個引腳，使用內部晶振，晶振值通過下載軟件可以定義。如下圖所示：

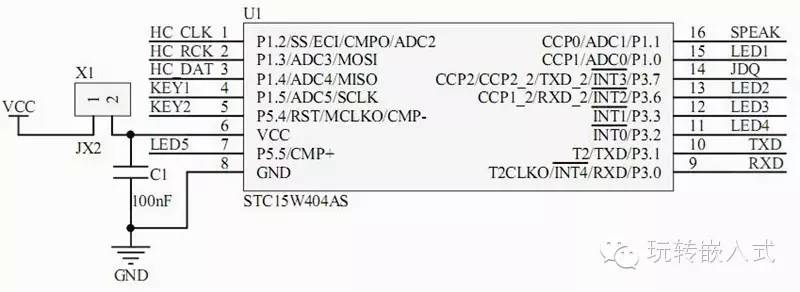

除電源引腳外，共有14個IO口，復位引腳通過軟件也可以作為IO口使用。

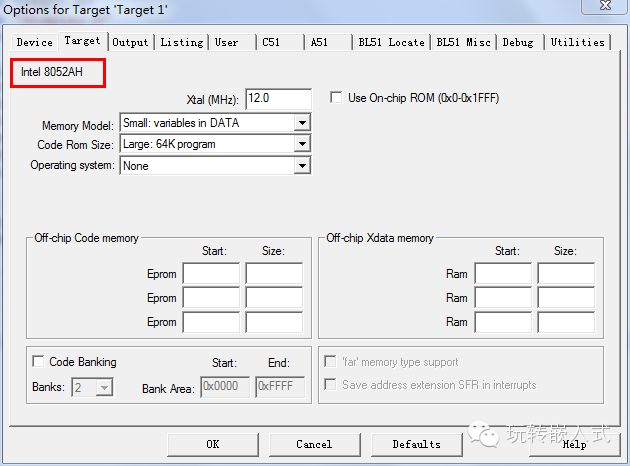

3. 頭文件包含 STC15W404AS也屬于單片機，使用keil編程環境，在建立KEIL工程時可以使用Intel的8052AH，也可以在STC的官網下載單片機庫。

由于也是51單片機所以頭文件也使用<reg51.h>，但是還需要對頭文件做一下擴展，如下：
/* STC15W404AS寄存器補充 */
sfr AUXR1 = 0XA2;
sfr AUXR = 0X8E;
sfr TH2 = 0XD6;
sfr TL2 = 0XD7;
sfr P4 = 0xc0;
sfr P5 = 0xc8;

sfr SPSTAT    = 0xCD; //
sfr SPCTL    = 0xCE; //
sfr SPDAT    = 0xCF; //
/***********end of file**************/
頭文件擴展完畢后，就可以進行編程了。看下面：

等我把程序寫完，就可以發給大家去學習了。
