EAGLE學習筆記 - 元件庫的繪制

ID:113472 · 發表于 2016-4-11 16:11

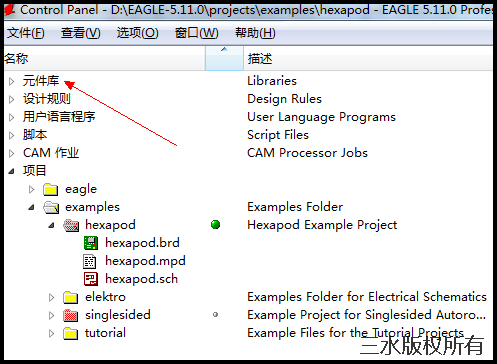

首先打開EAGLE后進入主界面

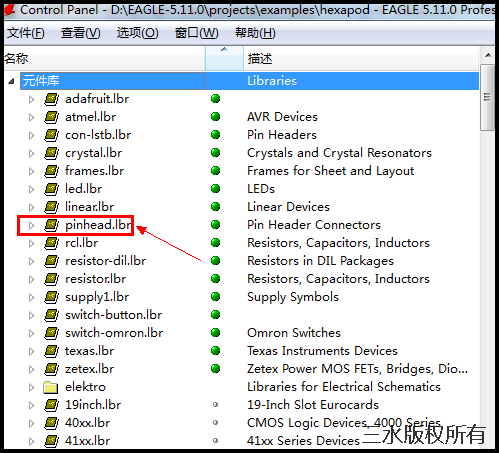

點擊需要的庫后面灰色的小圓就能在繪圖區打開使用了，變?yōu)榫G色就是ON的意思啦
雙擊需要的庫就能對庫進行編輯
因?yàn)槲沂钱嫺倪M(jìn)過的NANO，而NANO的元件在元件庫中找不到，所以我自己畫一個NANO的庫

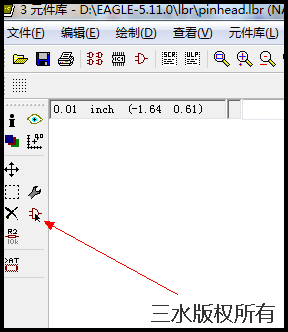

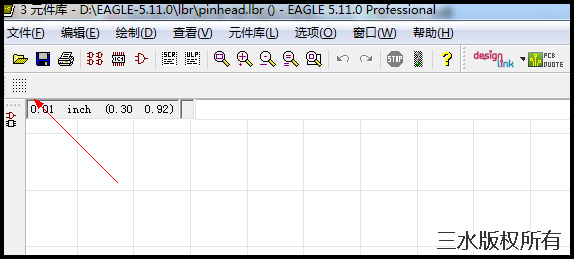

點擊這里調整柵格

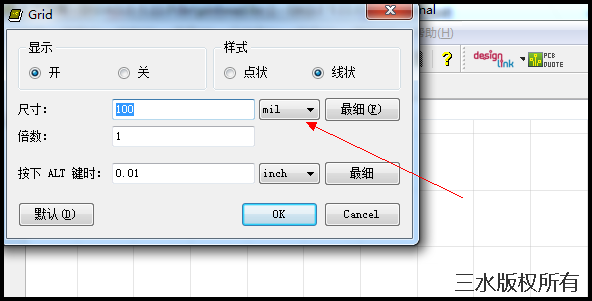

在這里將尺寸調整為mil，100mil=2.54mm剛好是普通洞洞板、面包板、直插IC引腳等的間距

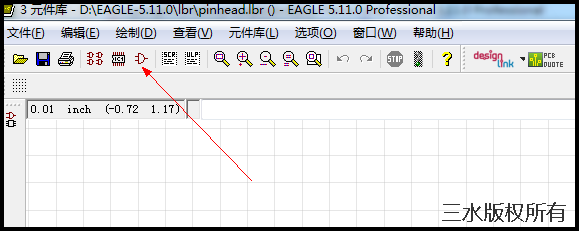

點擊這個編輯原理圖(元件符號)

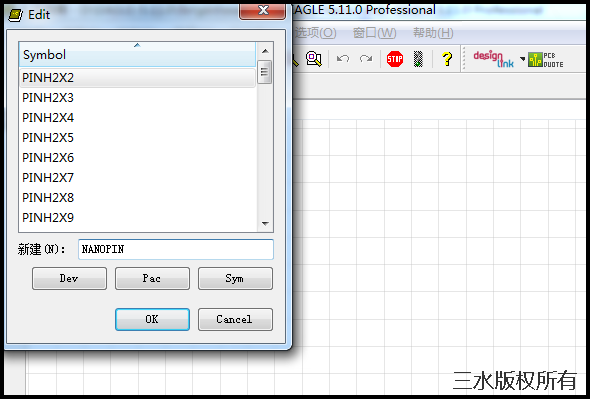

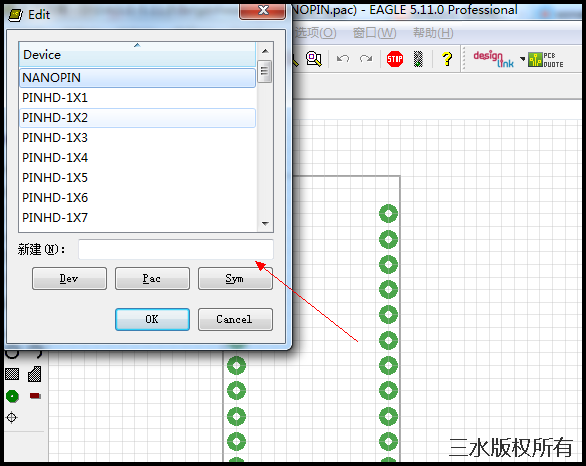

為元件符號新建一個名字

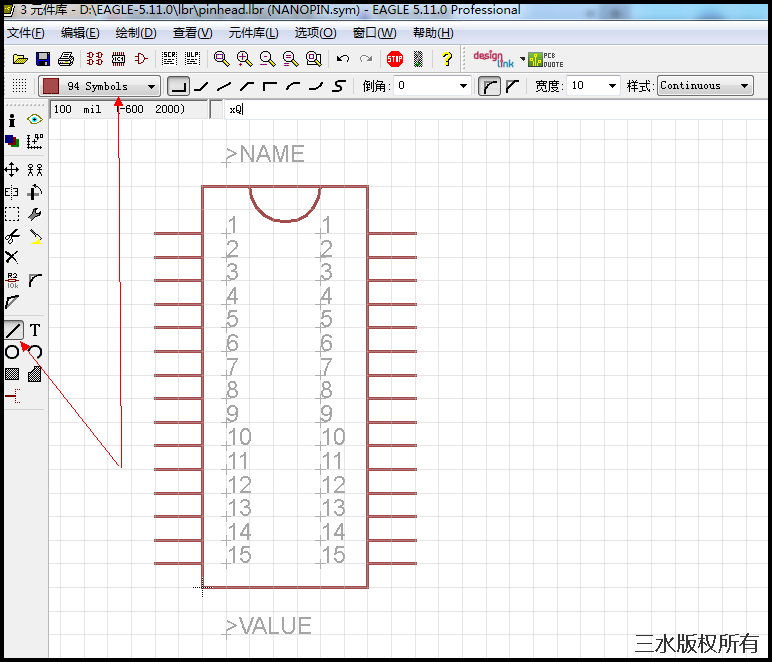

在94層繪制好外框及引腳

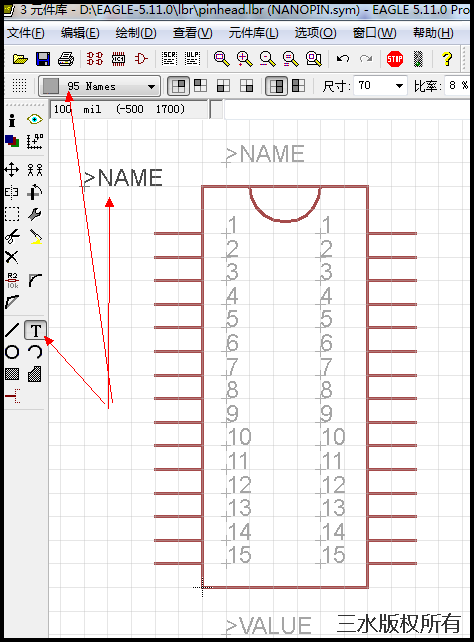

在95層為元件添加命名(在原理圖中庫用于辨別)

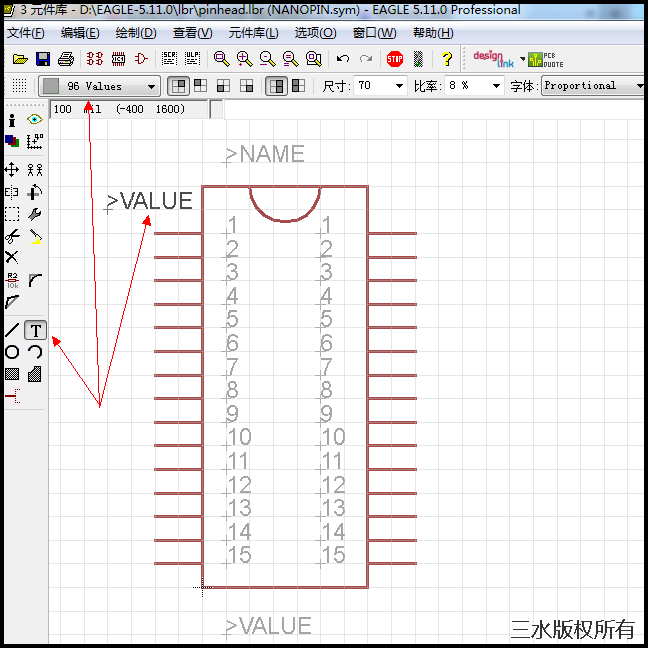

在96層為元價添加值(電阻、電容這些需要給值的元件非常又必要)

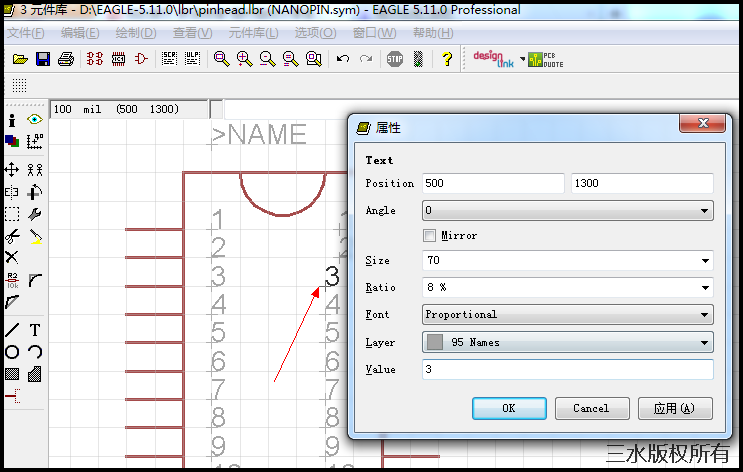

圖中的3是繪制在97層的，用于標注。點擊右鍵在屬性中可以修改位置，值，大小等

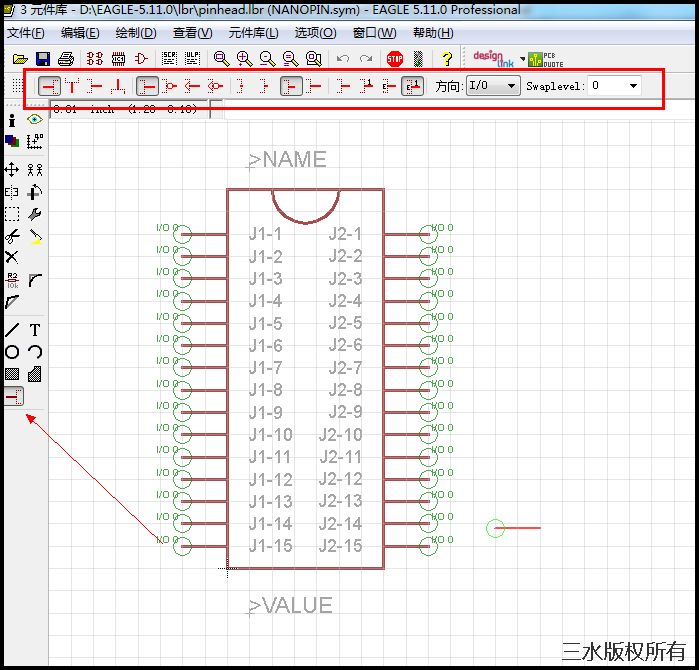

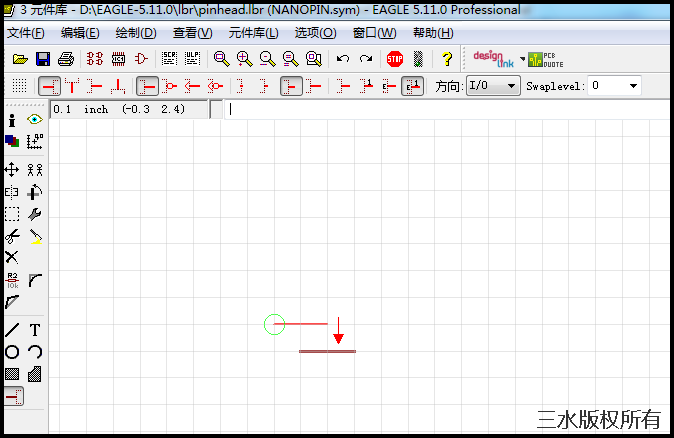

繪制引腳，必須給引腳加上引腳類型才能讓引腳在原理圖中使用，上方可以選擇引腳的方向，引腳屬性(io還是vin還是vout)及優先項(在一個元件有多個符號時使用，如LM358等)

將引腳定義放到繪制的引腳上

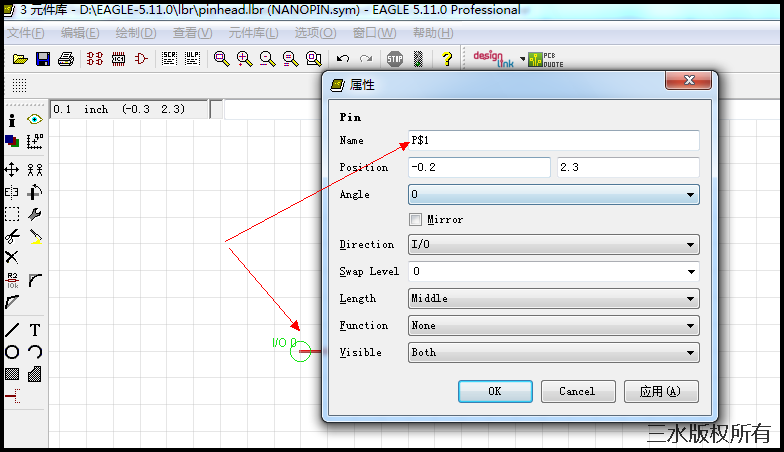

右鍵屬性修改值或者名字等

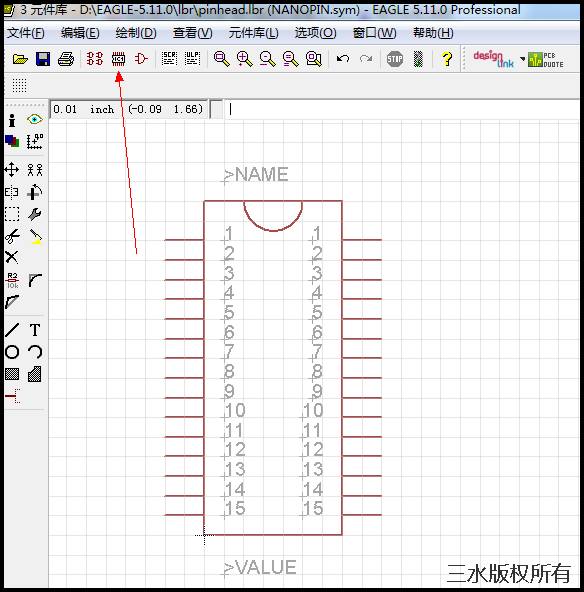

點擊這里編輯封裝

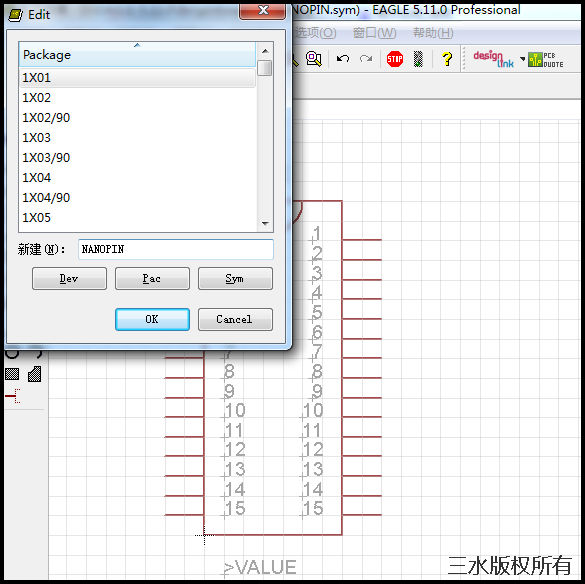

為封裝命名

和前面一樣將柵格的尺寸改為mil

和元件符號繪制一樣用線條在21層(tPlace是上層。22層是bPlace是下層背面)繪制外框

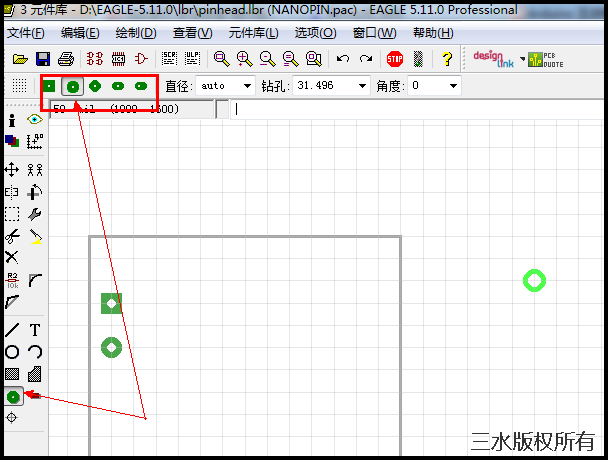

點擊焊盤繪制焊盤過孔，上方有多種形狀的焊盤

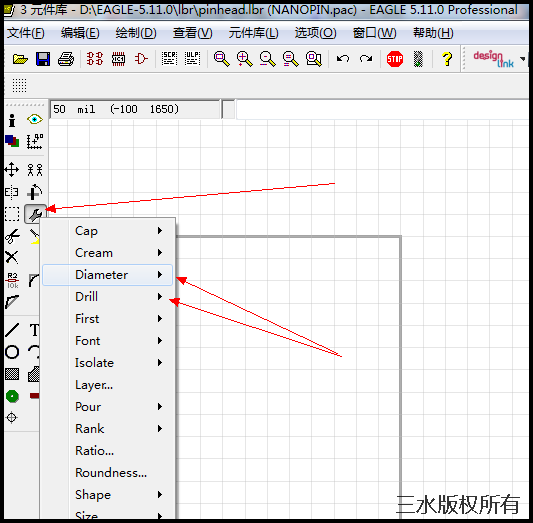

點擊修改屬性，Diameter為修改焊盤的外徑，Drill為修改焊盤的內徑。修改完成后點擊一下焊盤就完成對焊盤屬性的修改。當然也可以對焊盤右鍵屬性里修改

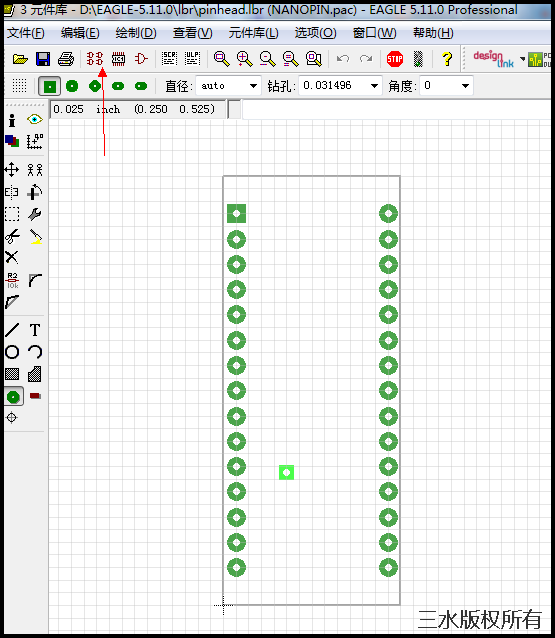

繪制完成后點擊編輯元件對元件進行最后的入庫處理

為元件庫命名

點擊添加

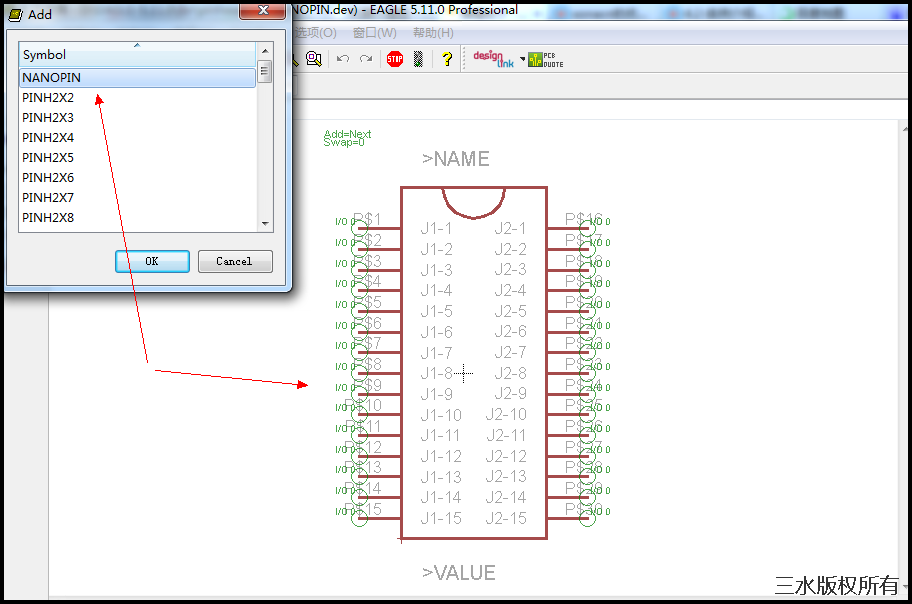

將編輯好的元件符號添加進元件庫

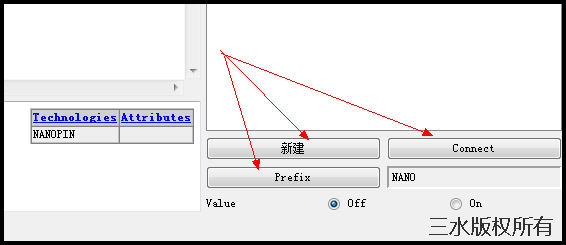

點擊新建加入封裝

在新建后的窗口選擇編輯好的封裝后點擊OK

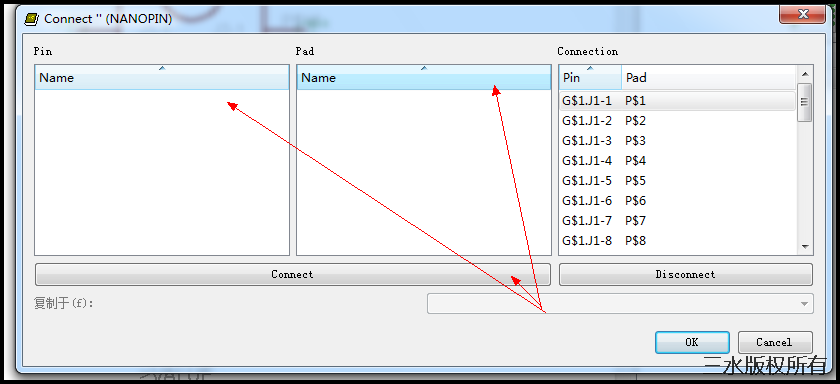

點擊右下角的connect后在窗口中點擊connect將元件符號的引腳和封裝的引腳連接起來后點擊OK

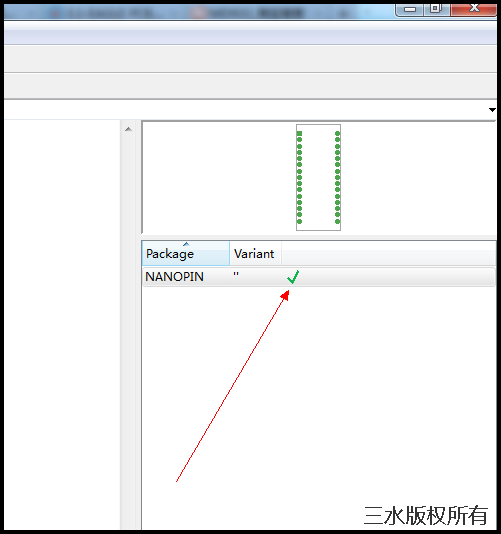

在窗口中原本的問號“?”變成綠色的勾即表示連接正常

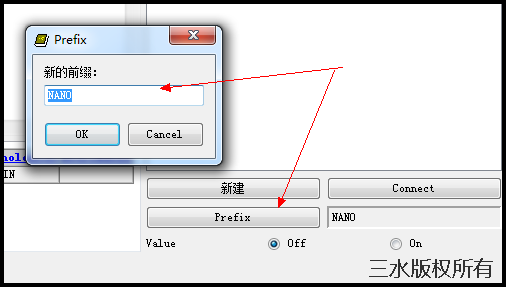

最后點擊prefix為元件添加前綴，選擇on將會在原理圖中顯示

ID:189071 · 發表于 2017-7-28 13:20

請問。J1-1 以及 J2-1怎么修改成這樣的名稱

ID:244958 · 發表于 2017-11-1 15:44

大牛，請問下焊盤怎么修改過孔形狀為橢圓的，或者怎么畫自定義的焊盤

ID:193818 · 發表于 2017-11-1 16:43

既然分享了，直接軟件包也分享唄
