串行通訊簡單認識和接線方法

ID:107189 · 發表于 2016-3-5 03:35

串行通訊的基本概念：與外界的信息交換稱為通訊。基本的通訊方式有并行通訊和串行通訊兩種。
　　一條信息的各位數據被同時傳送的通訊方式稱為并行通訊。并行通訊的特點是：各數據位同時傳送，傳送速度快、效率高，但有多少數據位就需多少根數據線，因此傳送成本高，且只適用于近距離（相距數米）的通訊。
　　一條信息的各位數據被逐位按順序傳送的通訊方式稱為串行通訊。串行通訊的特點是：數據位傳送，傳按位順序進行，最少只需一根傳輸線即可完成，成本低但送速度慢。串行通訊的距離可以從幾米到幾千米。
　　根據信息的傳送方向，串行通訊可以進一步分為單工、半雙工和全雙工三種。信息只能單向傳送為單工；信息能雙向傳送但不能同時雙向傳送稱為半雙工；信息能夠同時雙向傳送則稱為全雙工。串行通訊又分為異步通訊和同步通訊兩種方式。在單片機中，主要使用異步通訊方式。
　　MCS_51單片機有一個全雙工串行口。全雙工的串行通訊只需要一根輸出線和一根輸入線。數據的輸出又稱發送數據（TXD），數據的輸入又稱接收數據（RXD）。串行通訊中主要有兩個技術問題，一個是數據傳送、另一個是數據轉換。數據傳送主要解決傳送中的標準、格式及工作方式等問題。數據轉換是指數據的串并行轉換。具體說，在發送端，要把并行數據轉換為串行數據；而在接收端，卻要把接收到的串行數據轉換為并行數據。

目前較為常用的串口有9針串口（DB9）和25針串口（DB25），通信距離較近時（<12m），可以用電纜線直接連接標準RS232端口（RS422、RS485較遠），若距離較遠，需附加調制解調器（MODEM）。最為簡單且常用的是三線制接法，即地、接收數據和發送數據三腳相連，本文只涉及到最為基本的接法，且直接用RS232相連。

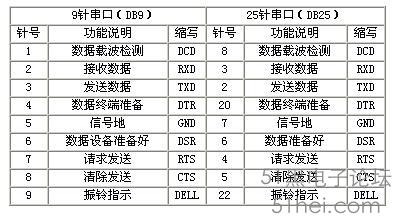

1、DB9和DB25的常用信號腳說明

2、RS232C串口通信接線方法（三線制）
首先，串口傳輸數據只要有接收數據針腳和發送針腳就能實現：同一個串口的接收腳和發送腳直接用線相連，兩個串口相連或一個串口和多個串口相連同一個串口的接收腳和發送腳直接用線相連對9針串口和25針串口，均是2與3直接相連；
兩個不同串口（不論是同一臺計算機的兩個串口或分別是不同計算機的串口）

圖2

上面表格是對微機標準串行口而言的，還有許多非標準設備，如接收GPS數據或電子羅盤數據，只要記住一個原則：接收數據針腳（或線）與發送數據針腳（或線）相連，彼些交叉，信號地對應相接，就能百戰百勝。
3、串口調試中要注意的幾點：

不同編碼機制不能混接，如RS232C不能直接與RS422接口相連，市面上專門的各種轉換器賣，必須通過轉換器才能連接；
線路焊接要牢固，不然程序沒問題，卻因為接線問題誤事；
串口調試時，準備一個好用的調試工具，如串口調試助手、串口精靈等，有事半功倍之效果；
強烈建議不要帶電插撥串口，插撥時至少有一端是斷電的，否則串口易損壞。
