實驗目的：
驅動5110，顯示文字，數字，字符串，圖片等，構成一個基本的運行庫

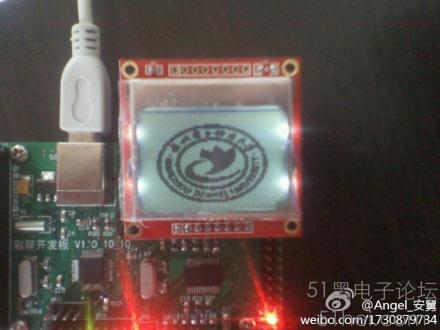

顯示圖片

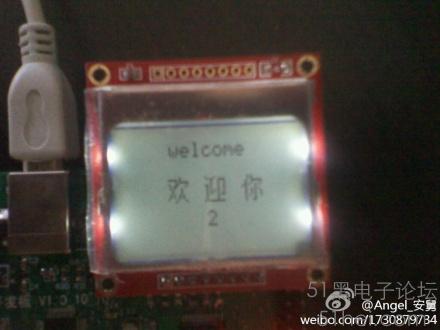

顯示中文字符，英文字符串，數字
開發平臺：
基于STM32F103C8T6的彩屏開發板
實驗工具：
MDK4.x（編寫程序） STM flashloader （燒寫程序） photoshop2 （對圖片進行裁剪，去色） ZIMO21（字，圖片轉化）

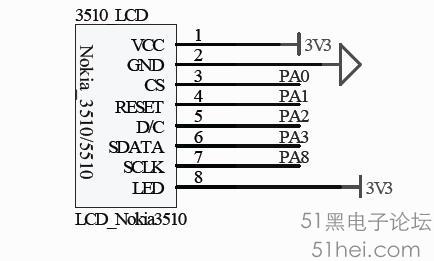

硬件接口：
注：關于5110的相關基本知識可以去下載“諾基亞5110液晶屏資料驅動芯片PCD8544中文數據手冊.pdf”來查看
程序：
lcd.h
#ifndef LCD_H
#define LCD_H
#include<stm32f10x_lib.h>
#include"common.h"
//我的5110接法：CS-PA0,RESET-PA1,D/C-PA2,SDATA-PA3,SCLK-PA8
#define CS PAout(0)
#define ResPAout(1) `
#define DC PAout(2)
#define SDATA PAout(3)
#define SCLK PAout(8)
void LCD_GPIO_Init(void); //LCD的IO口初始化
void LCD_WriteByte(u8 , u8 ); //寫命令或數據
void LCD_Init(void); //LCD初始化
voidLCD_Clear(void); //情屏，可以從這個函數擴展出指定行或列的清除
void LCD_Set_XY(u8, u8); //設置坐標
void LCD_WriteChar(u8 , u8 , u8 ); //寫一個字符
void LCD_WriteString_en( u8 ,u8 ,u8*); //寫字符串函數，注意不要省略了這里的指針的*
void LCD_WriteNumber(u8 ,u8 , u8 );//寫單個數字
void LCD_Write_cn(u8 , u8 ,u8 );//寫單個中文字
void LCD_draw_bmp(u8 x, u8 y, u8 Pix_x, u8Pix_y); //顯示一張圖片
#endif
lcd.c
#include"lcd.h"
#include"zifuku.h" //存放字庫，圖片的二進制代碼的
//LCD使用的IO口的初始化
void LCD_GPIO_Init(void)
{
RCC->APB2ENR|=1<<2;
GPIOA->CRL&=0xFFFF0000; //清除設置
GPIOA->CRL|=0x00003333; //設置為推挽輸出模式
GPIOA->ODR|=0xf;
// GPIOA->ODR|=1<<1;
// GPIOA->ODR|=1<<2;
// GPIOA->ODR|=1<<3;
GPIOA->CRH&=0xfffffff0;
GPIOA->CRH|=0x00000003;
GPIOA->ODR|=1<<0;
}
//作用：寫一個字節（數據或命令）
//兩個參數：dt為要寫入的字節，command為數據/命令選擇
void LCD_WriteByte(u8 dt, u8 command)
{
u8 i;
CS=0;
DC=command;
for(i=0;i<8;i++)
{
if(dt&0x80)
SDATA=1;
else
SDATA=0;
dt=dt<<1;
SCLK=0;
SCLK=1;
}
DC=1;
CS=1;
SDATA=1;
}
//LCD初始化
void LCD_Init(void)
{
CS=1;
PAout(1)=0;
delay_ms(10);
PAout(1)=1;
delay_ms(50);
LCD_WriteByte(0x21,0);
LCD_WriteByte(0x13,0);
LCD_WriteByte(0xbb,0);
LCD_WriteByte(0x20,0);
LCD_WriteByte(0x0c,0);
LCD_Clear();
}
//設置坐標，兩個參數：X,Y坐標
void LCD_Set_XY(u8 X, u8 Y)
{
Y|=0x40;
X|=0x80;
LCD_WriteByte(Y,0);
LCD_WriteByte(X,0);
CS=1;
}
//整屏清屏（可以從中擴展出指定行列的清除）
void LCD_Clear(void)
{
u8 t,k;
LCD_Set_XY(0,0);
for(t=0;t<6;t++)
{
for(k=0;k<84;k++)
{
LCD_WriteByte(0x00,1);
}
}
}
//寫一個英文字符
void LCD_WriteChar(u8 X, u8 Y, u8 c)
{
u8 i,j ;
const unsigned char *map = &font[0][0];
c -= 32;//變換
map += c *(HEIGHT/8*WIDTH);
for(i=0;i<HEIGHT/8;i++)
{
LCD_Set_XY(X, Y+i);
for(j=0;j<WIDTH;j++)
LCD_WriteByte(*map++, 1);
}
}
//********************************************
// 寫英文字符串
//********************************************
void LCD_WriteString_en(u8 X,u8 Y,u8 *s)
{
u8i=0,j=0;
while(*s)
{
LCD_WriteChar(X, Y,*s++);
X+=WIDTH;
i++;
if(i>=(84/WIDTH))
{
X=0;
Y+=HEIGHT;
i=0;
j++;
}
if(j>=(48/HEIGHT))
{
}
}
}
//************************************************
// 寫一個任意數字
//************************************************
void LCD_WriteNumber(u8 x,u8 y, u8 number)
{
u8num[10]={""},i,j,k;
if(number==0) //number 0 時候
{
LCD_WriteChar(x, y,'0');
}
else
{
for(i=0;number>0;i++)
{
num[ i]=lcd_display[number];//每位以字符表示
number/=10;
}
for(j=0;j<i/2;j++){k=num[j];num[j]=num[i-1-j];num[i-1-j]=k;}
LCD_WriteString_en(x,y,num);
}
}
//********************************************
// 寫一個漢字
//*******************************************
void LCD_Write_cn(u8 row, u8 page,u8 c) //row:列 page:頁 dd:字符
{
u8 i;
LCD_Set_XY(row, page);// 列，頁
for(i=0; i<12;i++)
{
LCD_WriteByte(chinese1[c*24+i],1);
}
LCD_Set_XY(row, page+1);// 列，頁
for(i=12; i<24;i++)
{
LCD_WriteByte(chinese1[c*24+i],1);
}
}
//*********************************************
// 顯示一張任意大小的圖片
// x,y為要顯示的起點坐標
// Pix_x，Pix_y為顯示圖片的像素大小
//**********************************************
void LCD_draw_bmp(u8 x, u8 y, u8 Pix_x, u8 Pix_y)
{
unsigned int i,n;
u8 row;
if(Pix_y%8==0) //判斷是否剛好一行數據全滿
row=Pix_y/8;
else
row=Pix_y/8+1;
LCD_Set_XY(x,y); //設置起點坐標
for(n=0;n<row;n++)
{
for(i=0;i<Pix_x;i++)
{
LCD_Set_XY(x+i,y+n);
LCD_WriteByte(map[i+n*Pix_x],1);
}
}
}
主函數
#include<stm32f10x_lib.h>
#include"common.h"
#include"led.h"
#include"exit.h"
#include"lcd.h"
int main(void)
{
Stm32_Clock_Init(9);
delay_init(72);
LED_Init();
EXTIX_Init();
LCD_GPIO_Init();
LCD_Init();
LCD_Clear();
// LCD_WriteString_en(20,0,"welcome");
// LCD_Write_cn(20,2,0); //歡
// LCD_Write_cn(40,2,1); //迎
// LCD_Write_cn(60,2,2); //你
LCD_draw_bmp(0, 0, 84,48);//顯示圖片
while(1);//等待按鍵中斷
}
|
