一直以來OV6620的采集電路困擾了很多網友，還有就是如何保證采集的不失真性，與圖像的真實性等問題，都有很多講究。

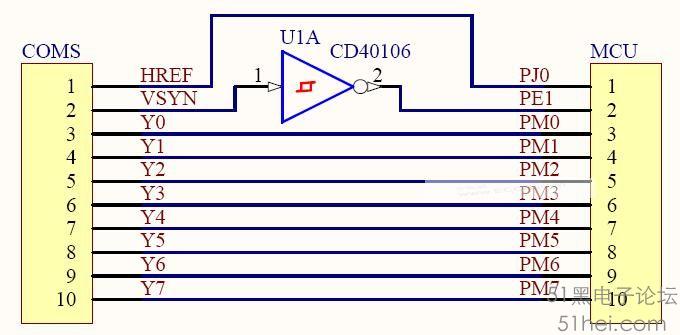

下面給出下在認為比較好的一種采集電路，就此電路而言展開討論：
一定要保證行中斷的優先性。
電路圖中CD40106的作用：將行信號反向，原因是單片要販IRQ中斷只能捕捉下跳變，而對行信號而已，其下跳變是行掃描的結束，上跳變以行掃描的開始，用CD40106后，將信號反向，使得單片機捕捉到下跳變后，正好是行掃描的開始，這樣就可以一進入中斷就進行采集了。
對于場信號接PJ0，主要是用于圖像的刷新，一副圖像的開始。
下面給出運用些電路圖的一種采集程序結構圖與程序思想：
#define VIDEO_SAMPLE INTCR_IRQEN=1
#define NO_SAMPLE INTCR_IRQEN=0
void PLL_Init(void);
void Video_Init(void);
void main()
{
DisableInterrupts;
PLL_Init(); //PLL
Video_Init(); //采集的初使化
EnableInterrupts; //開中斷
VIDEO_SAMPLE; //開始采集圖像
for(;;);
}
void PLL_Init(void)
{
///PLL
}
void Video_Init(void)
{
//開行中斷,開場中斷
}
#pragma CODE_SEG NON_BANKED
void interrupt 6 IRQ_ISR()
{
//判斷是否是采集的行,不是就跳出,
//采集
}
#pragma CODE_SEG DEFAULT_ROM
#pragma CODE_SEG NON_BANKED
void interrupt x PORTJ_ISR()
{
//一融圖像采集完
//圖像矩陣清零
}
#pragma CODE_SEG DEFAULT_ROM
當然上述只是很多種采集程序中的一種架構，但是萬變不離其中，其目的是一樣的，就是圖像采集。
首先一點，必須保證行中斷為本系統中的最高優先級中斷，當然這是在系統沒有問題的前提下進行的，系統都有問題了，還保證中斷也沒有用，呵呵。
保證行中斷優先級有兩點問題可以解決：一，保證執行行中斷的時候不被其它的高優先級的中斷打斷，從而保證了采集時序的嚴密性與正確性；二，當行信號來時，如果其它的中斷正在執行，可以打斷其它的中斷，而跳轉執行行中斷，保證采集的及時性，原因是：COMS攝像頭的行描掃描不等人，如果你正在執行其它的中斷，而此時行中斷來了，但是卻不能及時進行行中斷，行中斷處于等待狀態，說極限一點，當你執行完其它中斷后進行行中斷可能已經過去了幾十微秒，早已經沒有有效的圖像信息，再去采集，如果圖像信息是對的，那么肯定是你的系統出了問題，即使只錯過了幾微秒，采集到的圖像也是錯位的，因為在幾微秒中已經錯過了一些圖像，這一點也是有些人常說的圖像變形的情況，用上位機軟件看，總有圖像移位的情況。有人會問，在執行行中斷的時候可以關用DisableInterrupts關閉所有的中斷，當采集完后用EnableInterrupts開啟所有中斷，這樣確實可以保證在行中斷的時候不被其它高優先級的中斷所打斷，但是對于第于種情況呢，行中斷到來的時候必須即時進入行中斷程序，保證采集的即時性，如果行中斷的優先級不高，就做不到這一點了。
對于我的BLOG給出的原理圖，行信號接的是IRQ中斷，IRQ中斷在S12單片機中是中斷優先級比較高的中斷，如果此時你的行中斷優先級不是你的系統中最高的優先級，建議你設置HPRIO寄存器，將行中斷設置為最高優先級中斷。
對于場信號，對于這一個信號，還是用中斷處理，當然也可以用等待，但是等待，會消耗很多時間，不是好的選擇，建議用中斷處理場信號。
至于場信號的中斷優先級的問題，我認為高一點會好一點，但是對場中斷的優先級要求不是很高，因為一幀圖像完后，有一個場恢復時間，這個時間比較長，足夠處理其它中斷了，場信號中斷可以等待。
對于中斷程序，中斷程序應該越簡潔越好，在中斷里面執行的時間不應該過長。
上篇日志寫了關于行中斷優先級的問題,首先一點,行中斷優先級最高是保證采集正確的前提,但是這并不表示其采集的時序是嚴格的,因為進入行中斷后,還需要有判斷,判斷是否為采集的那一行,OV6620輸出292行圖像,我們不可能全部采集,也沒有必要全部采集。
首先一點值得注意的是：程序的預判斷功能，即進入行中斷后如何去做的問題。我們必須保證，每一次有用的行信號跳變(采集的那一行)到采集開始的時間是一樣的，否則容易引進圖像的變形，也就是錯位。這種說法如何去理解：假如你采集第十行，此行的行信號跳變到采集的時間這2uS，然而你第十一行，其時間卻是4us，這其間相差了2us，基本相當于圖像錯們了1/20，對于采集的點數低于50點的系統而言也許無關緊要，但是如果你采集100點以上，那么這個時候圖像的錯位可能就嚴重了，通過上位機是很容易看出來，這也是圖像發生錯位的原因之一。
到此時為止，對于圖像采集的需要注意的細節問題，基本已經說完，總結為一點，就是時序的問題，保證其采集的嚴密性。
|
