PN結的形成過程

ID:105323 · 發表于 2016-2-13 02:31

本帖最后由 51黑黑黑于 2016-2-13 02:32 編輯

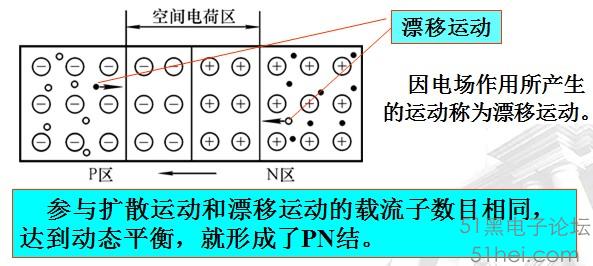

如圖，P區的多數載流子是空穴，N區的多數載流子是自由電子，當把P區和N區做到一塊板上時，由于載流子濃度差的存在，就會產生擴散作用，即N區的自由電子向P區移動，P區的空穴向N區移動。這樣，在PN交界處載流子的濃度就會降低，形成一個空間電荷區，內電場方向從N區到P區，產生的影響是抑制P區的多數載流子空穴向N區移動和N區的多數載流子自由電子向P區移動，幫助P區的少數載流子自由電子向N區移動和N區的少數載流子空穴向P區移動，當參與擴散運動和漂移運動的載流子數目相同，達到動態平衡，就形成了PN結。
PN結的形成過程體現了一個樸素的哲學思想，即矛盾的兩面性，一開始由于擴散運動占優勢，它是矛盾的主要方面，而隨著載流子擴散后形成了內電場，矛盾的兩方面開始互相轉化，當達到動態平衡時，擴散運動已經失去了矛盾主要方面的地位了。這也就是所謂“三十年河東三十年河西的原因了”。
