步進電機需要提供具有一定驅動能力的脈沖信號才能正常工作，脈沖信號由單片機輸出的激勵信號經過脈沖分配產生。脈沖分配可以通過硬件模擬分配電路實現，也可以利用軟件方便地實現。一個完整的驅動電路不僅需要激勵信號，還需有足夠的功率。在一般的電路驅動中，需將由CPU產生的脈沖信號經過功率放大后，再接到步進電機輸入端。隨著大規模集成電路技術的發展，逐漸出現了很多專門用于步進電機控制的脈沖分配芯片，它們配合功率放大的驅動電路可以實現步進電機的驅動。
12.3.1 一般步進電機驅動電路
在專門的步進電機驅動集成芯片出現以前，一般都是采用電路來驅動步進電機工作。在電路設計中，必須要考慮的是驅動信號的分配和放大。在信號分配方面，采用的均是單片機統一分配的形式；在信號放大方面，則是由各種放大電路來完成的。下面介紹一種利用硬件電路連接而成的脈沖分配驅動電路。
1．電路驅動的工作原理

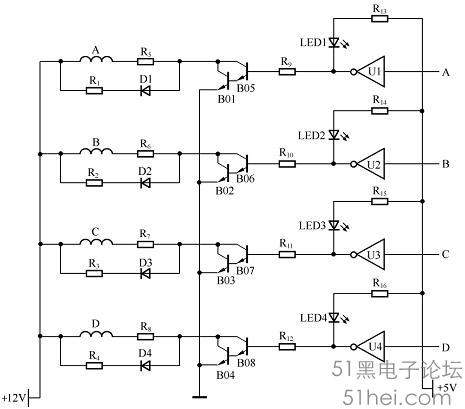

圖12-5所示是一個四相步進電機的驅動電路。A、B、C、D分別接到P1口的P1.4～P1.7。通過軟件控制一組脈沖序列，控制步進電機的轉速、方向和步距。
在步進電機的驅動線路中，主CPU發出的控制信號經U1放大，傳到復合三極管前一級的基極。若CPU送出的數據為0，則前級三極管BG5作為開關三極管不導通，BG1也處于截止狀態，電機內的線圈不得電；若CPU送出的數據為1，則前級三極管BG5的基極有了驅動電流，12V電壓經電機的線圈、限流電阻和三極管形成通路。在電路圖中的A、B、C、D分別代表電機內部的4個線圈，在驅動線中的R5～R8作為限流電阻來限制線圈中的電流值。在電阻和線圈兩側有并聯的單向二極管，當CPU信號由1跳變為0時，三極管截止，電機的線圈會產生很大的感應電動勢，這時線圈、限流電阻和單向二極管形成回路，保護三極管不被線圈的瞬時感應電動勢燒壞。二極管D1～D4也稱回流二極管，在選擇時要考慮到電源電壓及線圈電流。R1～R4和D1～D4組成一條支路，在對應的線圈突然不通電時能夠和線圈構成一組循環回路。該電阻的作用是分擔支路中的電壓，保護二極管。在每個集成放大器的輸出端接有一個LED，作為脈沖信號輸入的顯示器件。CPU送入的數據為0時，LED下端的電位也為低，LED被導通發光；CPU送入的數據為1時，LED的下端電位為高，LED無法導通，不發光。R9～R12為限流電阻，使三極管基極的流入電流不至于過大而燒毀。
圖12-5 基于復合三極管的四相步進電機驅動電路
在步進電機工作時，對P1口依次寫入1FH、3FH、5FH、7FH，電機正轉4步；對P1口依次寫入7FH、5FH、3FH、1FH，電機反轉4步。
2．控制程序
為方便初學者了解步進電機驅動電路的控制方式，對于每一種驅動電路都給出對應的控制參考程序。

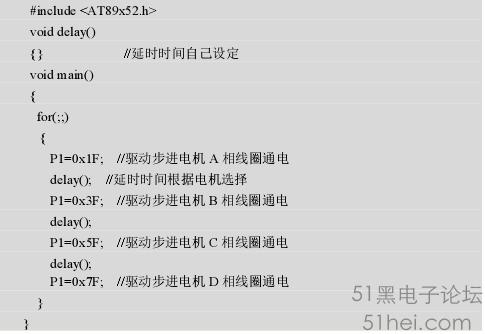

電機正轉控制參考程序如下：

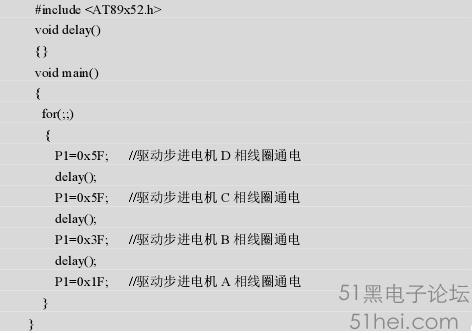

電機反轉控制參考程序如下：
該程序實現的是在工作時四相線圈中的每一相分別通電，即為四相四拍工作方式。可通過改變脈沖輸入方式來改變電機的工作狀態（如四相八拍工作方式）。
12.3.2 基于UCN5804芯片的步進電機驅動電路
隨著大規模集成電路技術的發展，越來越多的廠家生產出專門用于驅動步進電機的脈沖分配芯片，配合用于功率放大的驅動電路就可以實現步進電機的驅動。下面以UCN5804驅動芯片為例，介紹集成芯片驅動步進電機的工作原理。圖12-6所示為UCN5804芯片引腳圖。
1．UCN5804芯片引腳介紹
引腳1：對應四相脈沖輸出的B相。主CPU給UCN5804輸送脈沖，芯片按順序輸出A、B、C、D脈沖信號，該信號接到步進電機的脈沖輸入端。
引腳2：接+12V電源。
引腳3：對應四相脈沖輸出的D相。
引腳4：接地。
引腳5：接地。
引腳6：對應四相脈沖輸出的C相。
引腳7：接+12V電源。
引腳8：對應四相脈沖輸出的A相。
引腳9：控制電機脈沖輸出方式，若9腳為低電平，則脈沖每次輸出兩相脈沖信號

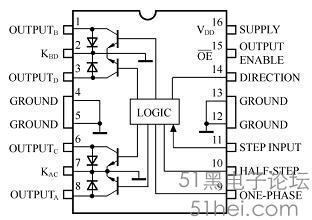

圖12-6 UCN5804芯片引腳圖
（AB-BC-CD-DA-AB），即主CPU每送入一個脈沖，芯片向電機輸出兩相電脈沖；若9腳為高電平，則芯片每次輸出兩相脈沖信號（A-B-C-D-A），即主CPU每送入一個脈沖，芯片向電機輸出兩相電脈沖。
引腳10：控制電機接收脈沖后的步長，若10腳為低電平，則芯片控制電機每步運行一整個步長，即芯片送出的脈沖順序為A-B-C-D-A或AB-BC-CD-DA-AB；若10腳為高電平，則芯片控制電機每步運行半個步長，即芯片送出的脈沖順序為A-AB-B-BC-C-CD-D-DA-A。
引腳11：5804芯片的脈沖輸入端，信號由主CPU送入。每送入一個信號，芯片送出一個控制信號。CPU不產生輸入信號時，芯片不產生輸出脈沖。
引腳12：接地。
引腳13：接地。
引腳14：控制電機的正反轉，若14腳為低電平，則電機正轉；若該腳為高電平，則電機反轉。
引腳15：5804芯片的片選信號，該腳為低時芯片可以工作，為高時芯片不工作。
引腳16：接+5V電源。
2．UCN5804芯片概述與工作特點

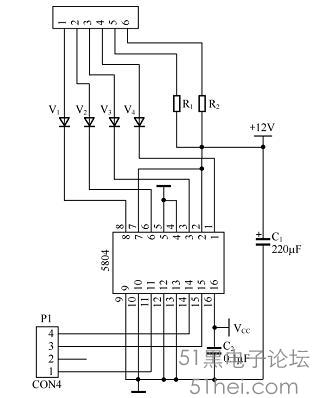

UCN5804芯片是一塊集成步進電機驅動芯片，它的輸出引腳可以接到步進電機的輸入端，直接驅動步進電機工作。其工作電路如圖12-7所示。在信號輸出端接一反向二極管后連接到步進電機上，芯片可以承受最大1.5A的反向電流以及最大35V的電壓。
圖12-7 基于UCN5804芯片的驅動電路圖
在實際應用中，UCN5804芯片有多種驅動工作方式，利用9腳和10腳的高低電平組合（見表12-1），可將四相步進電機的運行分為以下幾種方式。
表12-1 UCN5804芯片驅動方式真值表 （1）在單脈沖輸出狀態下，9腳為低電平，10腳為高電平，電機按四相四拍的工作方式（見表12-2）運行（A-B-C-D-A或A-D-C-B-A）。

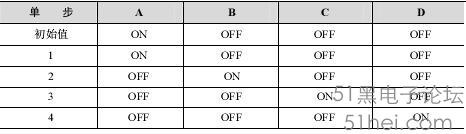

表12-2 單相驅動脈沖順序（9腳=L，10腳=H） （2）在雙脈沖輸出狀態下，若9腳和10腳均為低電平，則電機按四相四拍的工作方式（見表12-3）運行（AB-BC-CD-DA-AB或AD-DC-CB-BA）；若9腳為高電平，10腳為低電平，則步進電機將按四相八拍的工作方式（見表12-4）運行（A-AB-B-BC-C-CD-D-DA-A或A-DA-D-CD-C-BC-B-AB-A）。

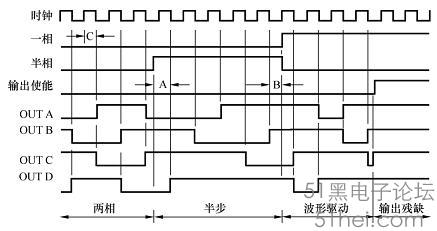

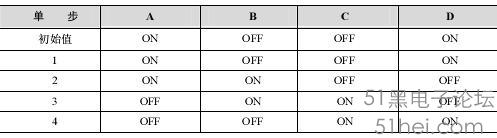

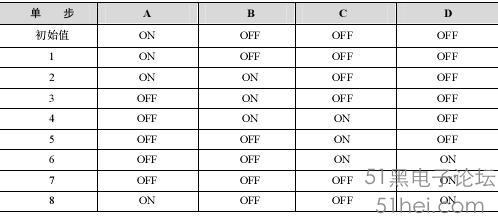

表12-3 雙相驅動脈沖順序（9腳=L，10腳=L） 表12-4 單雙相半步驅動脈沖順序（9腳=H，10腳=L） UCN5804芯片驅動脈沖時序分配如圖12-8所示。
圖12-8 驅動脈沖時序
UCN5804芯片的連接電路以圖12-7為例：芯片的脈沖輸入端、方向控制、片選分別接到P1口的P1.0、P1.2、P1.3。根據電機運轉的實際需要，由主CPU送不同的控制字。在該電路中，電容C1和C2為去耦電容，濾除高頻干擾。R1和R2為大功率小阻值電阻，作用是保證步進電機足夠的驅動電流，同時電阻可以承受因其阻值過小而產生的大功率。V1～V4為4個二極管，分別與UCN5804芯片的脈沖輸出端反接，來傳導電機工作某一相工作時的反向電流。
3．控制程序

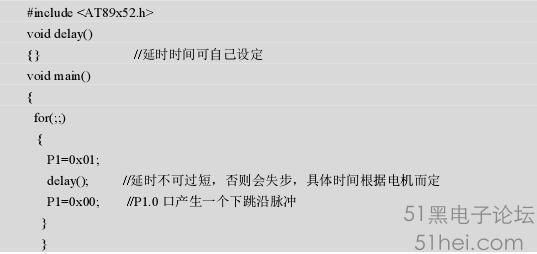

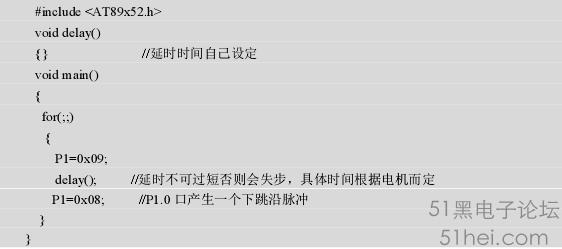

電機正轉控制程序如下：
電機反轉控制程序如下：
該程序可實現兩相脈沖驅動的四相四拍電機運轉方式。可以通過改變引腳的高低電位狀態來改變電機的工作方式，方便靈活，適合初學者學習。
12.3.3 基于ULN2003芯片的步進電機驅動電路
ULN2003是另一款電機脈沖分配芯片，由于其結構簡單，價格低廉，而且無需外接功率放大電路，因此也常用來作為步進電機的驅動芯片。
1．ULN2003芯片引腳介紹

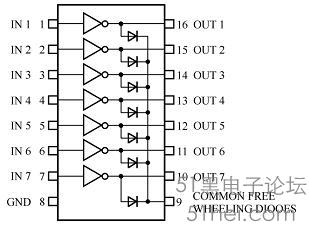

ULN2003芯片引腳如圖12-9所示。
圖12-9 ULN2003芯片引腳圖
引腳1：CPU脈沖輸入端，端口對應一個信號輸出端。
引腳2：CPU脈沖輸入端。
引腳3：CPU脈沖輸入端。
引腳4：CPU脈沖輸入端。
引腳5：CPU脈沖輸入端。
引腳6：CPU脈沖輸入端。
引腳7：CPU脈沖輸入端。
引腳8：接地。
引腳9：該腳是內部7個續流二極管負極的公共端，各二極管的正極分別接各達林頓管的集電極。用于感性負載時，該腳接負載電源正極，實現續流作用。如果該腳接地，實際上就是達林頓管的集電極對地接通。
引腳10：脈沖信號輸出端，對應7腳信號輸入端。
引腳11：脈沖信號輸出端，對應6腳信號輸入端。
引腳12：脈沖信號輸出端，對應5腳信號輸入端。
引腳13：脈沖信號輸出端，對應4腳信號輸入端。
引腳14：脈沖信號輸出端，對應3腳信號輸入端。
引腳15：脈沖信號輸出端，對應2腳信號輸入端。
引腳16：脈沖信號輸出端，對應1腳信號輸入端。

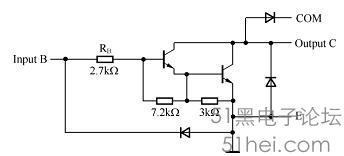

ULN2003的內部結構可參見圖12-10。在ULN2003芯片內部為達林頓管陣列，其工作原理與上一節電路驅動相似。由于該電路為芯片的內部結構，僅供初學者理解芯片的工作方式用，在芯片使用時可以忽略。
圖12-10 ULN2003芯片內部結構
ULN2003芯片是高耐壓、大電流達林頓陣列，由7組達林頓晶體管陣列和相應的電阻網絡以及鉗位二極管網絡構成，具有同時驅動7組負載的能力，為單片雙極型大功率高速集成電路。功率電子電路大多要求具有大電流輸出能力，以便于驅動各種類型的負載。功率驅動電路是功率電子設備輸出電路的一個重要組成部分。ULN2003芯片高壓大電流達林頓晶體管陣列產品屬于可控大功率器件。
ULN2003芯片是可以專門用來驅動繼電器的芯片，甚至在芯片內部做了一個消線圈反電動勢的二極管。ULN2003芯片的輸出端允許通過電流200mA，飽和壓降約1V。輸出口的外接負載可根據以上參數估算。采用集電極開路輸出，輸出電流大，故可以直接驅動繼電器或固體繼電器（SSR）等外接控制器件，也可直接驅動低壓燈泡。硬件接線圖見圖12-11。

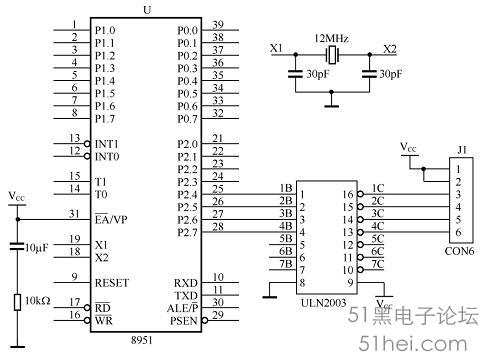

圖12-11 ULN2003芯片驅動電路（驅動口改P1口）
ULN2003芯片的每一對達林頓都串聯一個2.7k.的基極電阻，也可以不用限流電阻而直接由51的P口驅動。在5V的工作電壓下它能與TTL和CMOS電路直接相連，可以直接處理原先需要標準邏輯緩沖器來處理的數據。ULN2003芯片工作電壓高，工作電流大，灌電流可達500mA，并且能夠在關態（有低電平輸入時，輸出為高電平）時承受50V的電壓，輸出還可以在高負載電流并行運行。
信號脈沖通過P1口送出，可經4.7k.上拉電阻接到ULN2003芯片的輸入端口。P1.4～P1.7分別對應ULN2003的1C、2C、3C、4C輸出端。在使用步進電機時，對P1口賦予不同的值來送出電機正轉或反轉的脈沖信號。
3．控制程序

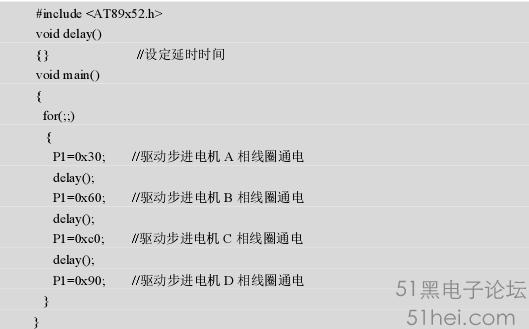

電機正轉控制程序為：

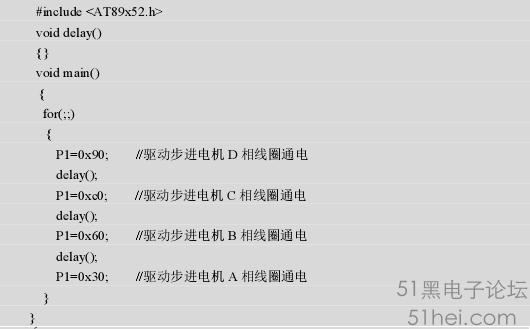

電機反轉控制程序為：
該程序實現的也是分別驅動四相電機中的相鄰兩相線圈，使電機在雙脈沖驅動四相四拍方式下工作。通過改變CPU脈沖來控制電機的工作方式。
12.3.4 步進電機應用實例
在步進電機的實際應用中，總是通過CPU接收處理一些信號來控制電機的運動狀態。常見的如光線、溫濕度、水位等。這里以光作為CPU控制步進電機的信號為例。
采用對射光電開關作為光信號發射接收裝置。對射光電開關FS048W能夠發射出一束細小的光線，當光線碰到障礙物時反射回來，由光電開關的接收管接收。光電開關電路圖如圖12-12所示。
圖12-12 光電開關檢測電路圖
當接收管沒有接收到發射回來的光信號時，光電開關內部的感光三極管不導通，比較器的輸入端為高電位，比較器輸出點的電位為高（CPU接收信號為1）；當接收管接收到發射回來的光信號時，光電開關內部的感光三極管導通，比較器的輸入端為低電位，比較器輸出點的電位為低（CPU接收信號為0）。由于光線照射到不同顏色上時會有不同的反射率，通過比較器反相輸入端電阻的調節，可以使光電開關在一定的距離上判斷出不同的顏色。如光線照射在白色物體上時，由于白色物體對光線的反射率高，反射回的光線強，接收管可以容易地接收到反射光線信號；相反的，光線照射到黑色物體上時，由于黑色物體的反射率較低，即有吸收光線的特性，反射光線很弱，在相同的距離上接收管無法接收到反射回來的微弱光信號。 將電機和對射光電開關組合使用，可以用于檢測執行機構及各種伺服機構。下面將以步進電機小汽車的循跡為例，介紹在實際應用中的電機工作特性。具體應用流程圖及程序見12.4節。
|
