由ICL7106和CD4030組成的液晶顯示電子溫度表電路圖

ID:104835 · 發表于 2016-2-4 00:59

如圖1所示是由四異或門CD4030、模數轉換器ICL7106以及數碼顯示管組成的液晶顯示電子溫度表電路。該電路主要用于溫度計電路、溫度表電路及數據采集顯示器電路中。
　　ICL7106是目前廣泛應用的一種31/2位A／D轉換器，它包含有控制31/2液晶顯示器的所有有源元件，能鑄成31/2位液晶顯示的數字電壓表。ICL7106內部包括摸擬電路和數字電路兩太部分，二者是互相聯系的。一方面由控制邏輯產生控制信號，按規定時序將多路模擬開關接通或斷開，保證A／D轉換正常進行；另一方面模擬電路中比較器輸出信號又控制著數字電路的工作狀態和顯示結果。CMOS電路CD4030用來控制十進制小數點。由于采用了液晶顯示，因此整個電路具有低功耗的特點。

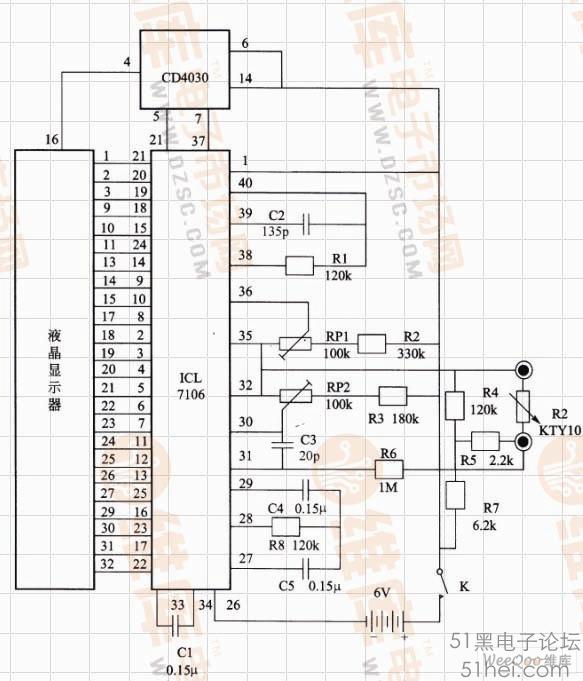

圖 1液晶顯示電子溫度表電路

　　由于溫度傳感器KTY10在溫度和電阻之間具有良好的線性關系，數字顯示最大范圍是－50～＋1 50C，顯示位數為31/2。RP1 用于標定比例尺；RP2 用于調零；R3、R7和R8用于提高溫度傳感器的線性度；阻容元件R1、R5、 C1～C5用于模數轉換器所需要的時鐘信號發生器和存儲元件。

ID:263449 · 發表于 2018-1-15 23:24

在么請教一下那個lcd是選的什么樣的lcd 可以給我么？
