自制簡易電磁爐維修保護工具

ID:104835 · 發表于 2016-2-3 21:55

在電磁爐的維修過程中，為保護IGBT，電源模塊等元件在試機時損壞。我們需在現有的電源插座上做些處理，在此將原理接線圖發到這里，供大家參考。

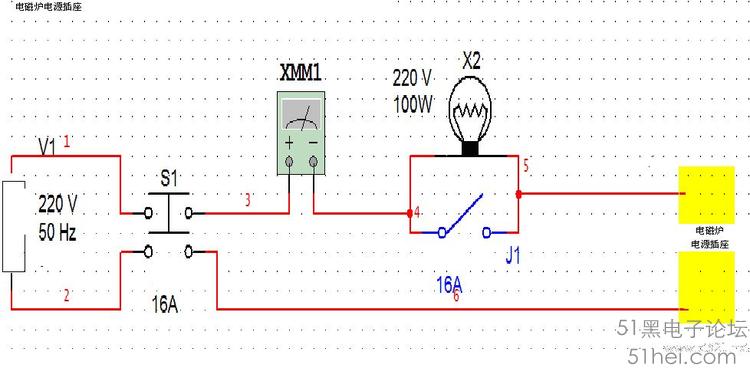

S1為雙刀開關，要求規格為250V，16A。XMM1為電源表，可直接用指針表頭，或用數字表頭（用數字表頭需另加5V直流電源給其供電）表的規格也為交流16A。X2為普通的燈泡，220V，100W。J1為單刀開關，要求規格為250V，16A。在此工具中所使用的聯接線及插座，勻要能承受10A電流。
　使用方法：在試機時，閉合S1，斷開J1。將故障電磁爐插入圖中所示電磁爐插座中。看電磁爐是否有顯示，是否有檢鍋等其本的現象。可觀察電流表所顯示的電流數，以便于判斷故障的大概位置。
　　在電源模塊，IGBT損壞，更換后沒有找到使其損壞的原因時，可以這套保護工具上試機，不會造成二次炸機。就算電磁爐內有短路現象，電路中燈泡起到限流降壓的作用，也不會使IGBT，電源模塊損壞。
　　在顯示正常，待機功率不超過5W時（可根據電流做大概的判斷），使其加熱，在檢鍋的同時，燈泡會隨著閃動。此時可將J1閉合，電磁爐正常加熱。可要觀察電流表的顯示值，2100W時電流不超9.6A，可根據電流情況做簡單的調整

ID:488949 · 發表于 2019-3-19 22:11

這種方法好

ID:508499 · 發表于 2019-4-10 10:05

好帖子，不僅僅限於電磁爐，更適用－切家庭電器開關電源。

ID:500108 · 發表于 2019-4-12 06:57

支持一下作者。。。。。。。。

ID:253767 · 發表于 2019-5-1 08:51

謝謝了

ID:158886 · 發表于 2019-5-8 21:52

我修開關電源都是在保險那接一個100W的燈炮試，為了就是防燒

ID:474854 · 發表于 2019-6-27 01:00

收藏，很實用!

ID:36359 · 發表于 2020-2-23 20:16

我的就是串了個100W燈泡，看來我要改進些了。

ID:919332 · 發表于 2021-6-5 08:58

在我想出串燈泡之前，10A數字電流表在實驗中燒毀，唉,,
要是在實驗之前找到這帖子，就能保住我的10A電流表了

ID:68468 · 發表于 2021-6-5 23:56

S1最好用漏電開關，安全性高。

ID:296774 · 發表于 2021-6-12 10:39

好貼，每次修理開關電源都串一個燈泡，你的電路圖里XMM1應該是電流表，不是電源表吧。
