（引腳1）：漏極開路輸出的充電狀態指示端。當充電器向電池充電時，管腳被內部開關拉到低電平，表示充電正在進行；否則管腳處于高阻態。
GND（引腳2）：地
BAT（引腳3）：充電電流輸出。該引腳向電池提供充電電流并將最終浮充電壓調節至4.2V。該引腳的一個精準內部電阻分壓器設定浮充電壓，在停機模式中，該內部電阻分壓器斷開。
VCC（引腳4）：正輸入電源電壓。該引腳向充電器供電。VCC的變化范圍在4V至9V之間，并應通過至少一個1μF電容器進行旁路。當VCC降至BAT引腳電壓的30mV以內，TP4057進入停機模式，從而使IBAT降至2μA以下。
STDBY（引腳5）：電池充電完成指示端。
當電池充電完成時被內部開關拉到低電平，表示充電完成。除此之外，管腳將處于高阻態。
PROG（引腳6）：充電電流設定、充電電流監控和停機引腳。在該引腳與地之間連接一個精度為1%的電阻器RPROG可以設定充電電流。當在恒定電流模式下進行充電時，引腳的電壓被維持在1V。
PROG引腳還可用來關斷充電器。將設定電阻器與地斷接，內部一個2.5μA電流將PROG引腳拉至高電平。當該引腳的電壓達到2.7V的停機門限電壓時，充電器進入停機模式，充電停止且輸入電源電流降至40μA。重新將RPROG與地相連將使充電器恢復正常操作狀態。
充電電流與Rprog電阻大小關系
500mA 1.6k
400mA 2k
300mA 3k
200mA 5k
100mA 10k
50mA 20k
充電狀態指示器（CHRG）
TP4057有一個漏極開路狀態指示輸出端CHRG。當充電器處于充電狀態時,CHRG被拉到低電平，在其它狀態,CHRG處于高阻態。當電池沒有接到充電器時,CHRG輸出脈沖信號表示沒有安裝電池。當電池連接端BAT管腳的外接電容為10uF時CHRG閃爍周期約0.5-2秒。
當不用狀態指示功能時，將不用的狀態指示輸出端接到地。
充電狀態
| 紅燈
| 綠燈
|
正在充電狀態
| 亮
| 滅
|
電池充滿狀態
| 滅
| 亮
|
電池反接，電源欠壓
| 滅
| 滅
|
無電池連接指示燈狀態可選三種方案:
無電池待機狀態
| 紅燈
| 綠燈
|

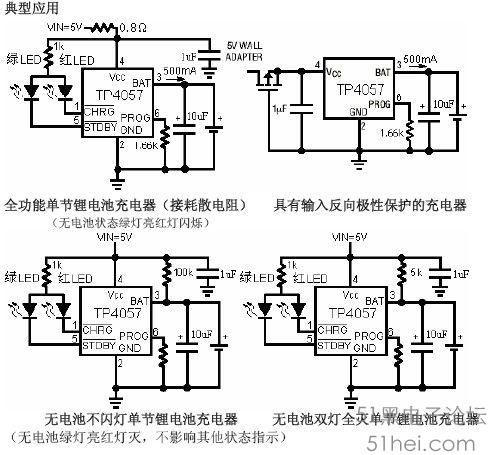

應用1:BAT接一個10U電解電容
| 閃爍
| 亮
|
應用2:BAT端接100k電阻到電源。
| 滅
| 亮
|
應用3:增加BAT端接5k電阻到電源（即將上述100k換成5k電阻。）
| 兩燈全滅
|
