在工控或者和工控相關的行業，一定會遇到需要輸出4~20mA電流的時候。而XTR111是應用最廣泛的電流輸出芯片。
最簡單簡陋的電流輸出電路，是用“三級管+放大器”構成的。如下圖所示：
這個電路很簡單，你可以試著搭一下，J1是電流輸出口，你可以在J1上接個LED燈，隨著“電壓輸入”的變化，LED燈的亮度就會變化，這說明電流發生了變化。
“三極管+放大器”組成的電流輸出電流，還可以再經過改進，如下圖所示：
盡管做了改進，得到的電流輸出也不是完全隨電壓輸入呈線性的關系。所以在高精度儀器上，一般使用集成型的電流芯片。例如我們今天要講的XTR111就是應用最廣泛的電流輸出芯片。
為什么最廣泛？原因有二：一是線性度非常好、二是價格便宜。總結成一點，就是性價比高。
你可以去TI的官網下載XTR111的芯片手冊，官網還做了一個XTR111的demo板，提供板子的原理圖和PCB圖，我們做的電路，也都是根據他提供的開發板原理圖來畫的。
（TI的XTR111demo板）

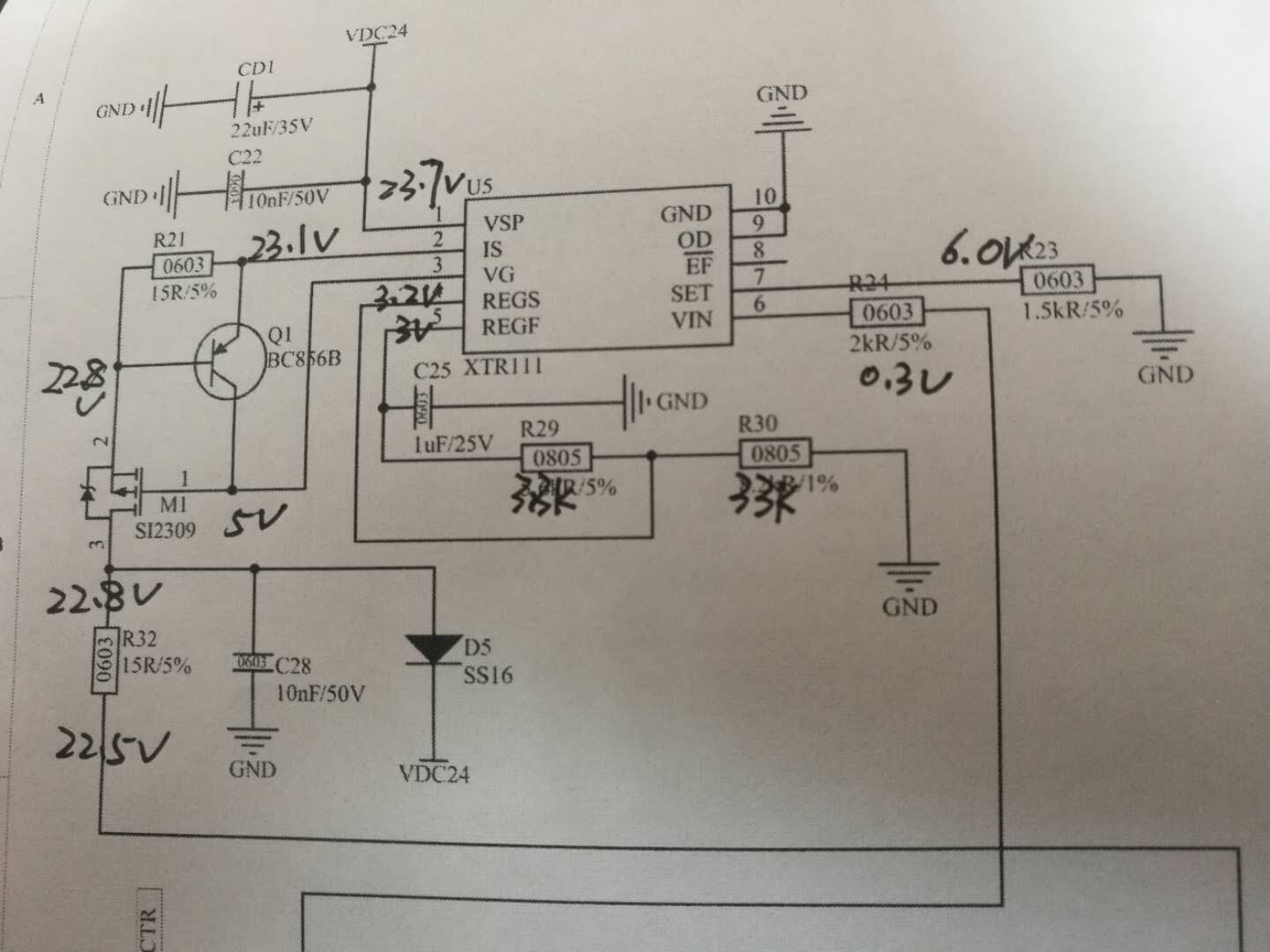

為了大家方便，我這里給大家提供一種久經考驗的電路，省去了大家找資料的麻煩，直接可以使用，優點有二：一是原料好買，二是體積小。
電路解釋：
- 電路中的24V，實際上可以用7V~44V都可以，我曾經用過24V，12V，9V都沒有問題。
- 電路中的5V，不是由外部提供，而是XTR111輸出的，這個5V可以用來給DAC芯片供電，當然也可以不用。這個5V最大提供5mA電流，給DAC芯片提供電流綽綽有余，給其它芯片供電的話，你要搞清楚能否帶的起來。
- 電路中，PNP三極管使用SS8550，不是S8550。PMOS管使用SI2309。這兩個芯片都使用SOT-23-3封裝，整個電路做下來，體積可以非常小。
- 0~5V輸入，對應的是0~25mA的輸出電流，線性度非常好。可以用獨立的DAC芯片或者單片機的DAC直接驅動。
完整電路已經給你，現在不用的話，趕緊保存吧！
|
