初學者，還得簡單介紹一下繼電器是個什么東西。
繼電器就是個開關，這個開關是由它內部的線圈控制的，給它的線圈通電，繼電器就吸合，開關就動作了。

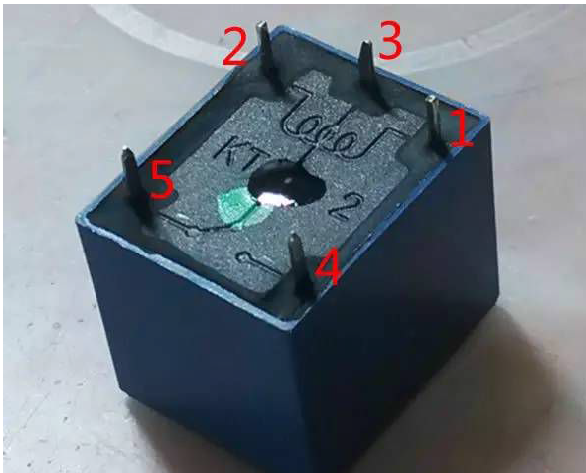

有些人還會問什么是線圈？看上圖，1 腳和2 腳就線圈的兩個引腳，3 腳和5腳現在是通的，3 腳和2 腳是不通的。如果你給1 腳和2 腳通電，你就會聽到繼電器一聲響，然后3 腳和4 腳就通了。比如你要控制一條線的通斷，就可以把這條線故意搞斷以后，一端接到3 腳，一端接到4 腳，然后通過給線圈通電和斷電，就可以控制這條線的通斷了。
線圈1 腳和2 腳加多大電壓？ 這個問題，需要看你用的繼電器的正面，比如我現在這個，你可以看到是05VDC，所以你可以給這個繼電器的線圈通5V 電，繼電器就會吸合。 線圈電壓怎么加？ 終于說到正題了。 你可以直接用兩只手拿上5V 和GND 兩條線直接通到繼電器線圈的兩個引腳，就會聽到響聲了。 那用單片機怎么給他加電壓？我們知道，單片機引腳就可以輸出5V，是不是直接用單片機引腳連接繼電器線圈，就可以了呢？ 答案當然不是的。 萬變不離其宗，還是歐姆定律。 你用萬用表量一下繼電器線圈的電阻。

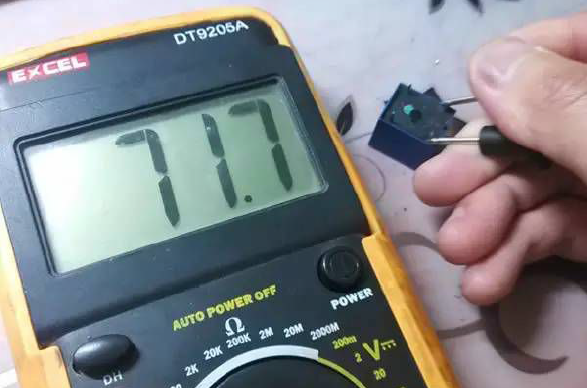

比如我這個繼電器線圈的電阻，大概是71.7 歐姆，加5V 電壓的話，電流就是5 除以71.7 約等于0.07A，就是70mA。記住，我們單片機的普通引腳最大輸出10mA 電流，大電流的引腳最大輸出20mA 電流（這點可參照單片機的datasheet）。

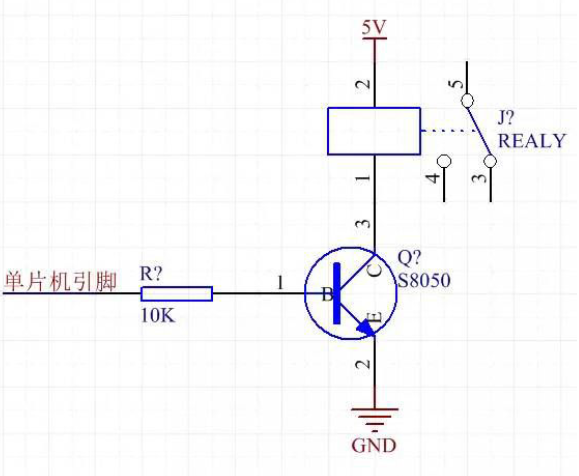

看到了吧，雖然是5V，但是輸出電流能力有限，達不到驅動繼電器的電流，所以無法直接驅動繼電器。這時候就需要想辦法。比如用三極管S8050 驅動。電路圖如下。
看S8050 的datasheet，S8050 是一個NPN 管，ICE 最大允許電流是500mA，遠遠大于70mA,所以用S8050 驅動繼電器絕對是沒有問題的。看上圖，ICE 也就是從C 流到E 的電流，就是和繼電器線圈一條線的電流。NPN三極管，在這里就是個開關，單片機引腳輸出5V 高電平，ICE 就導通繼電器就會吸合；單片機引腳輸出0V 低電平，ICE 就截止，繼電器就不吸合。同理，電磁閥也是一種電阻很小功率很大的負載，也需要按照上述歐姆定律的方法，選擇合適的驅動元件。
網友（575514035）留言： 倒灌，是可以驅動繼電器的，就這個放方法來說，是沒事，但是io口給低電平，繼電器接高電平，就可以驅動了。
歡迎大家都來交流 ~~~
|
