傻瓜式場管自激功率模塊

ID:82781 · 發表于 2015-6-13 00:09

上午雷雨停電，無聊之際，看到桌子上一塊發電機單硅混頻后級板上剪下來的一段板，心想棄之可惜，倒不如來利用一下。用自制的一支白光烙鐵，接上12V電瓶就焊起來。板子上有兩個247管的位置，就想用來做個場管自激玩玩。也算是廢物利用吧。（上次那篇廢物利用的帖子還會繼續的，不會胎死腹中的）。電路是各位經常見的場管自激電路，就是那兩只150歐和兩只100歐電阻的圖，各位就不要再在這里討圖了。圖紙是死的，思路和方法是活的。
為什么說是傻瓜的呢？是因為這玩意做出來后，不管是接低頻鐵芯變壓器也好，高頻磁芯變壓器也好，只要是推挽的繞組，有中間抽頭出來的就行，就能直接連這電路進行自激逆變，非常簡單。而且自激的一個優勢在于輸出可以短路不燒管，（直接輸出拉弧可以拉到一寸半長度，很嚇人的）這讓很多不會做保護的初學者們很感興趣。也許不久我會要開一批這樣的自激板做成功率模塊，供部分初學者們裝機玩。

變壓器是EE4220的磁芯，因為給我做變壓器的MM心不在焉，匝數多繞了一層，結果倍壓出來有1100V了，在機器上不能用，就拆下來另外玩了。所以在變壓器上標注了HV（高壓）字樣，以免裝配中弄錯。下面是試機的視頻：http://www.56.com/u63/v_OTU2OTI5MjQ.html不多說，先上幾個圖片：

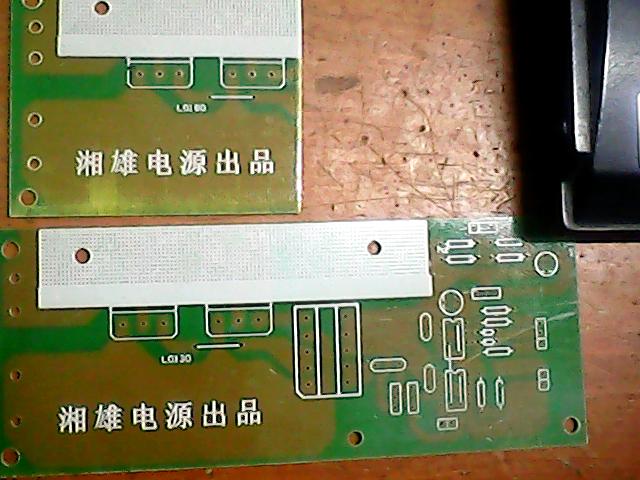

單硅后級板的部分

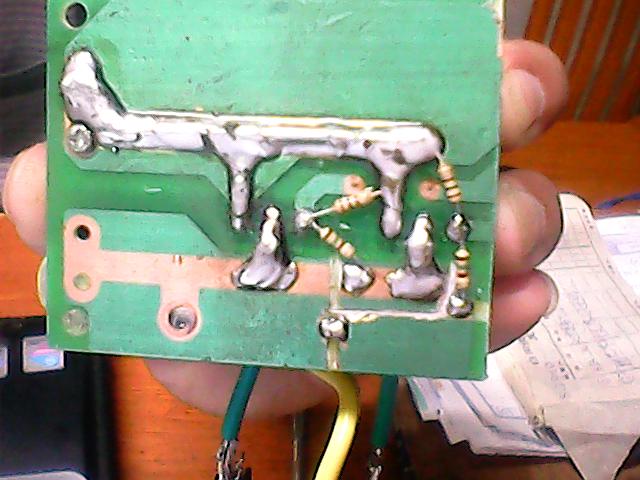

普通場管自激電路

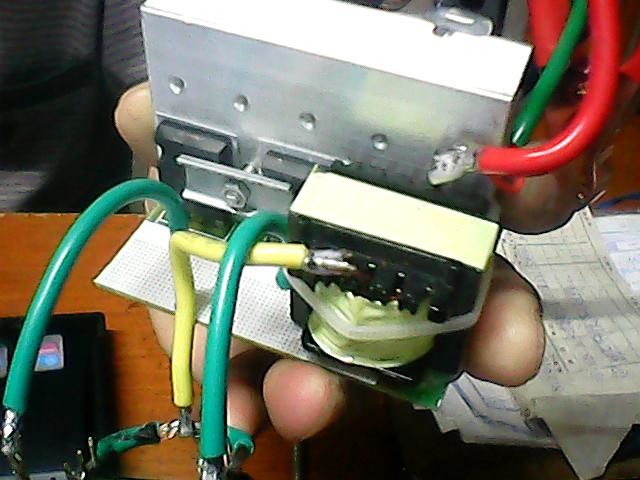

此電感為退耦電感

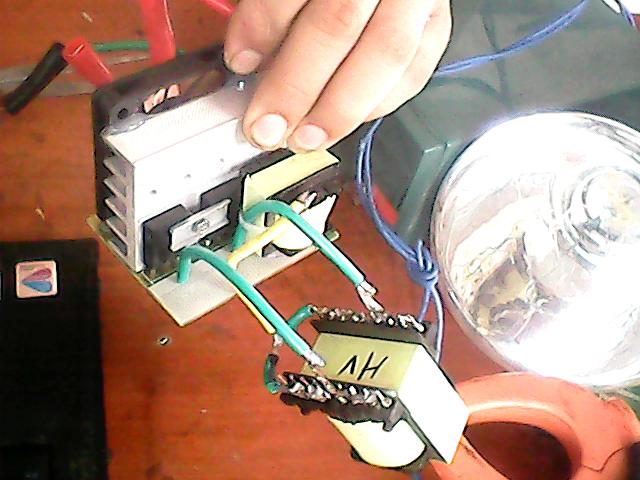

連接高頻變壓器

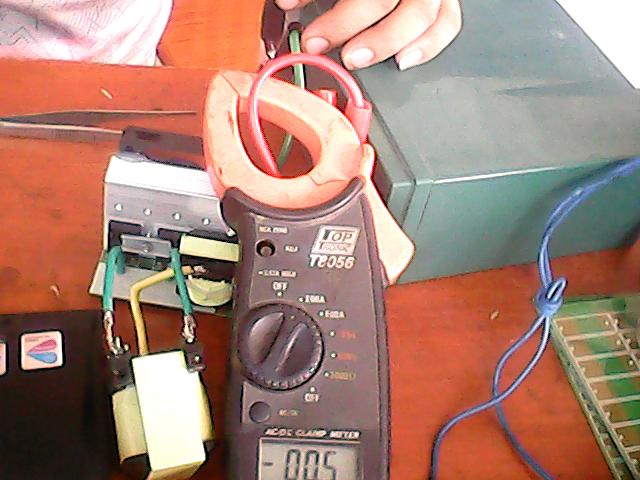

空載0.5A

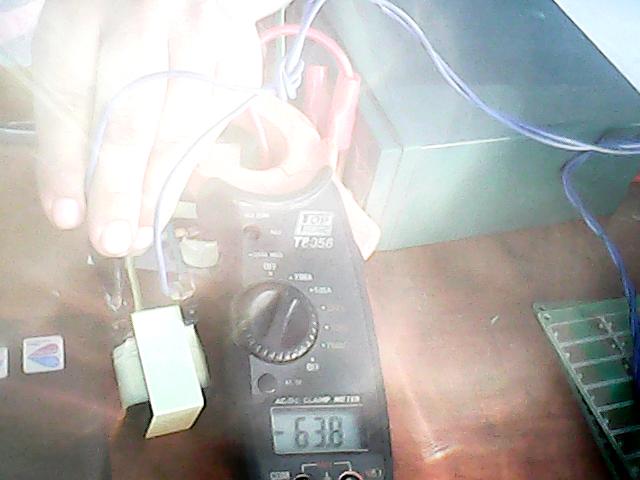

帶浴霸燈泡64A左右
