自制無線遙控PCB(RF112_TEST)

ID:80079 · 發表于 2015-6-3 11:28

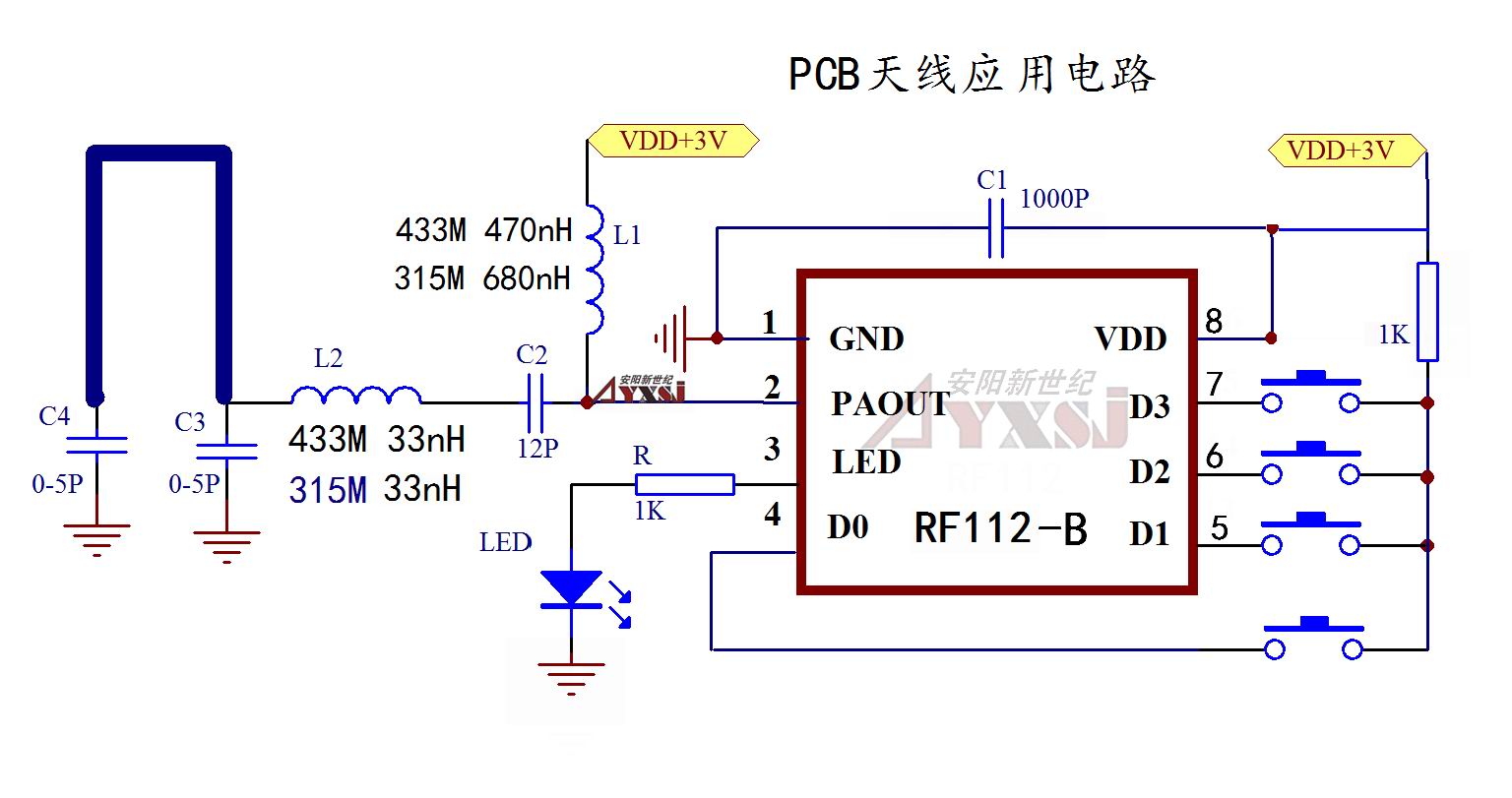

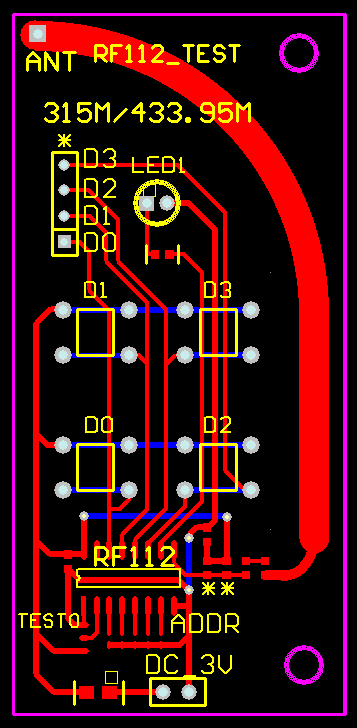

本制作采用RF112芯片，選其原因 RF112 內置按鍵檢測自動關斷功能，待機功耗極小，具有輸出端過流保護、過溫保護, 欠壓異常保護等功能。待機電流只有0.1uA，可以使用2032紐扣電池供電。用戶可選擇2260編碼或者1527編碼。選擇1527編碼，無須手動設置地址，每個芯片都是唯一的編碼地址，100萬組編碼不重復。RF112 內部聲表穩頻，性能穩定，貼片封裝，特小體積，無外圍零件，無需調試。
最重要的是性價比高，哈哈。（PCB帶信號的是可選擇部分）

ID:73991 · 發表于 2015-9-27 15:16

2260編碼和1527編碼有什么區別啊？又有什么共性？發送和接收是否都是RF12芯片？？？

ID:80079 · 發表于 2015-6-3 11:35

在做此PCB之前，感謝QQ:2376726675的支持。有時間再做一個RF112_TEST對應的接收電路和大家分享。希望和能和大家共同學習交流，共同進步。

ID:25820 · 發表于 2015-6-4 01:18

很給力右邊那個很粗的是pcb天線嗎？不知道樓主這個通信距離能有多遠？

ID:78515 · 發表于 2015-6-19 14:33

您好，通信距離與接收也有關系，發射功率10DB,參考距離100米。
接收測試用的是帶解碼超外差模塊J06B

ID:80589 · 發表于 2015-7-10 13:57

請問能和市面上的無線接收模塊配套嗎？還是有什么要求呢？

ID:80079 · 發表于 2015-7-11 13:26

可以的市面上的配對的，不過注意接收模塊的帶寬匹配到最佳狀態，具體細節芯片廠家，安陽新世紀研究所的芯片，您可以去咨詢一下。

ID:73762 · 發表于 2015-7-13 08:57

有全套的資料嗎，包括接受部分

ID:78515 · 發表于 2015-7-17 11:52

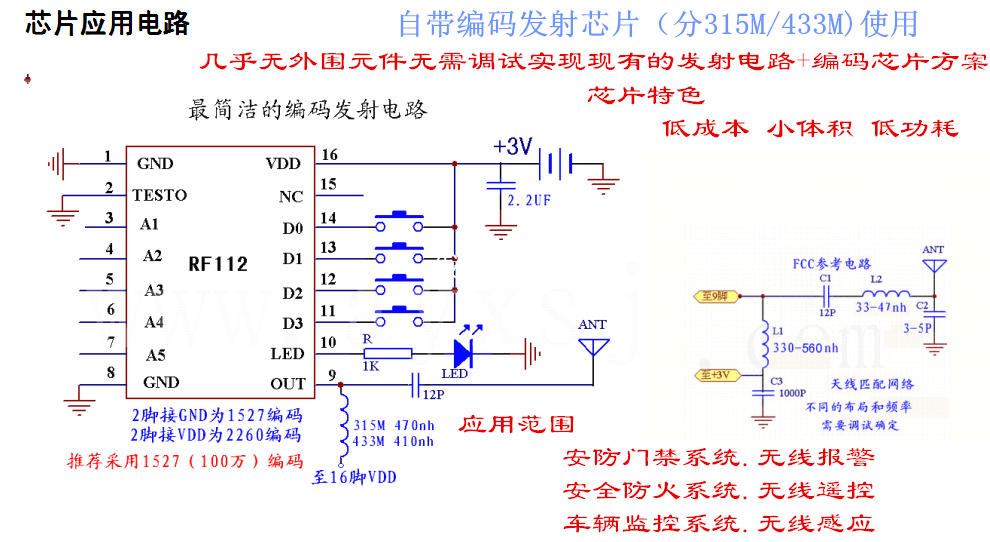

有的呀，在這里先發一個帶編碼無線發射芯片RF12電路圖超簡潔，傳統的無線遙控發射電路有編碼芯片加無線發射電路完成，這里就一無線發射芯片加幾個外圍元件。具有低功耗發射小體積無需調試，對碼成功后即可工作。無需在焊碼，百萬編碼不重復等優點。無線發射芯片內自帶學習碼，支持固定編碼226X.

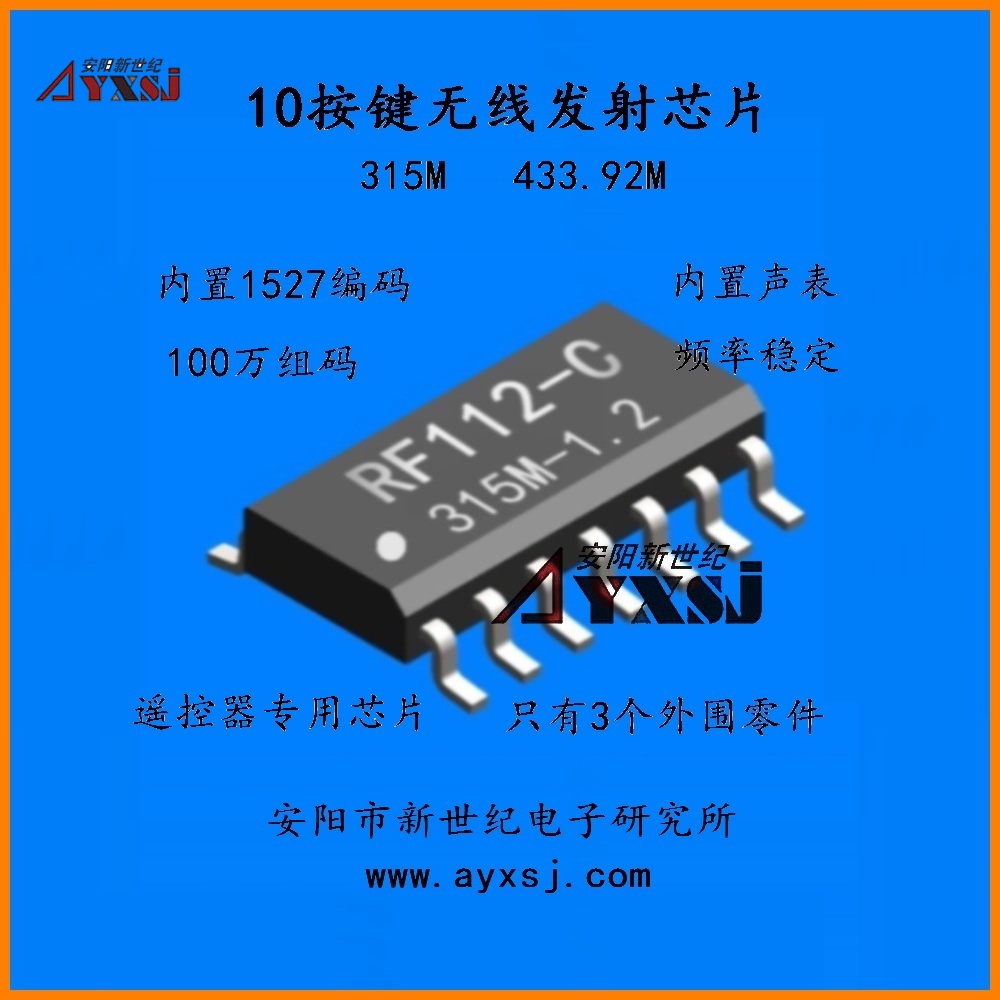

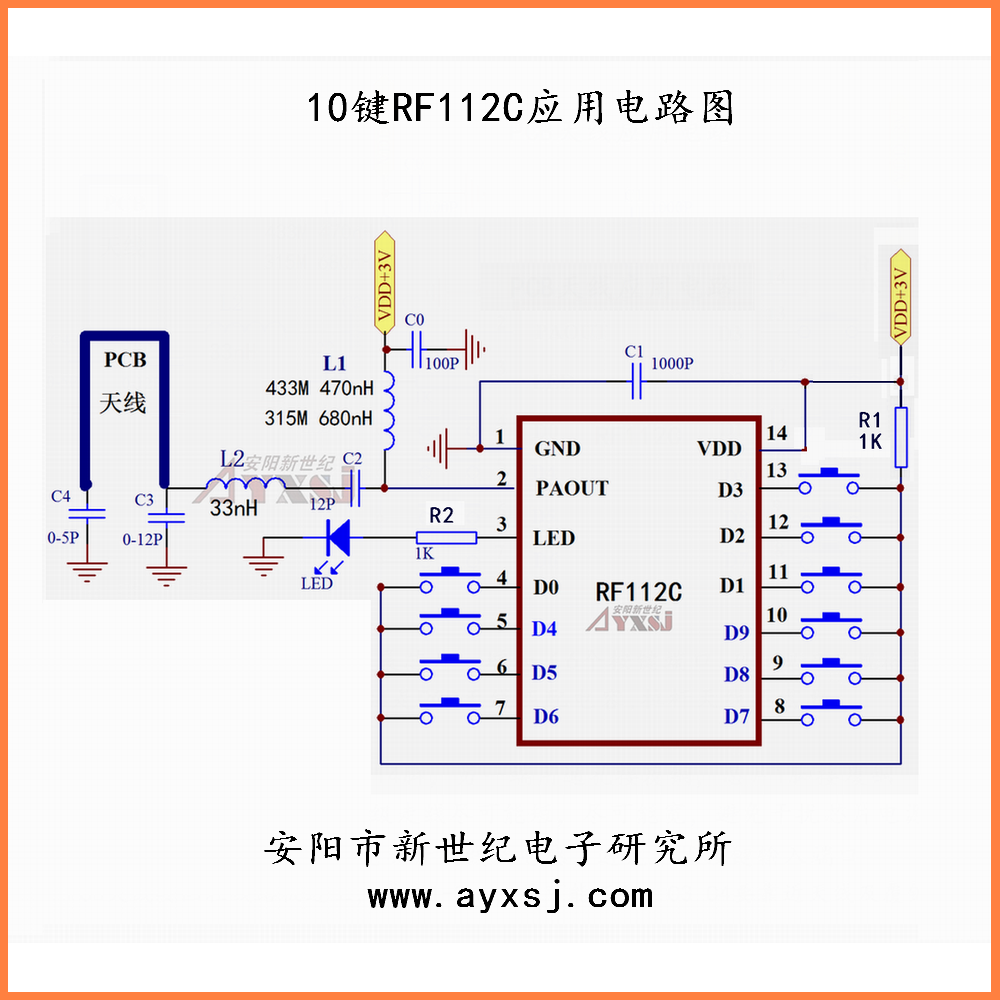

【無線發射芯片應用】
無線模塊無線收發模塊無線遙控模塊無線芯片低功耗無線發射芯片小體積無線發射芯片

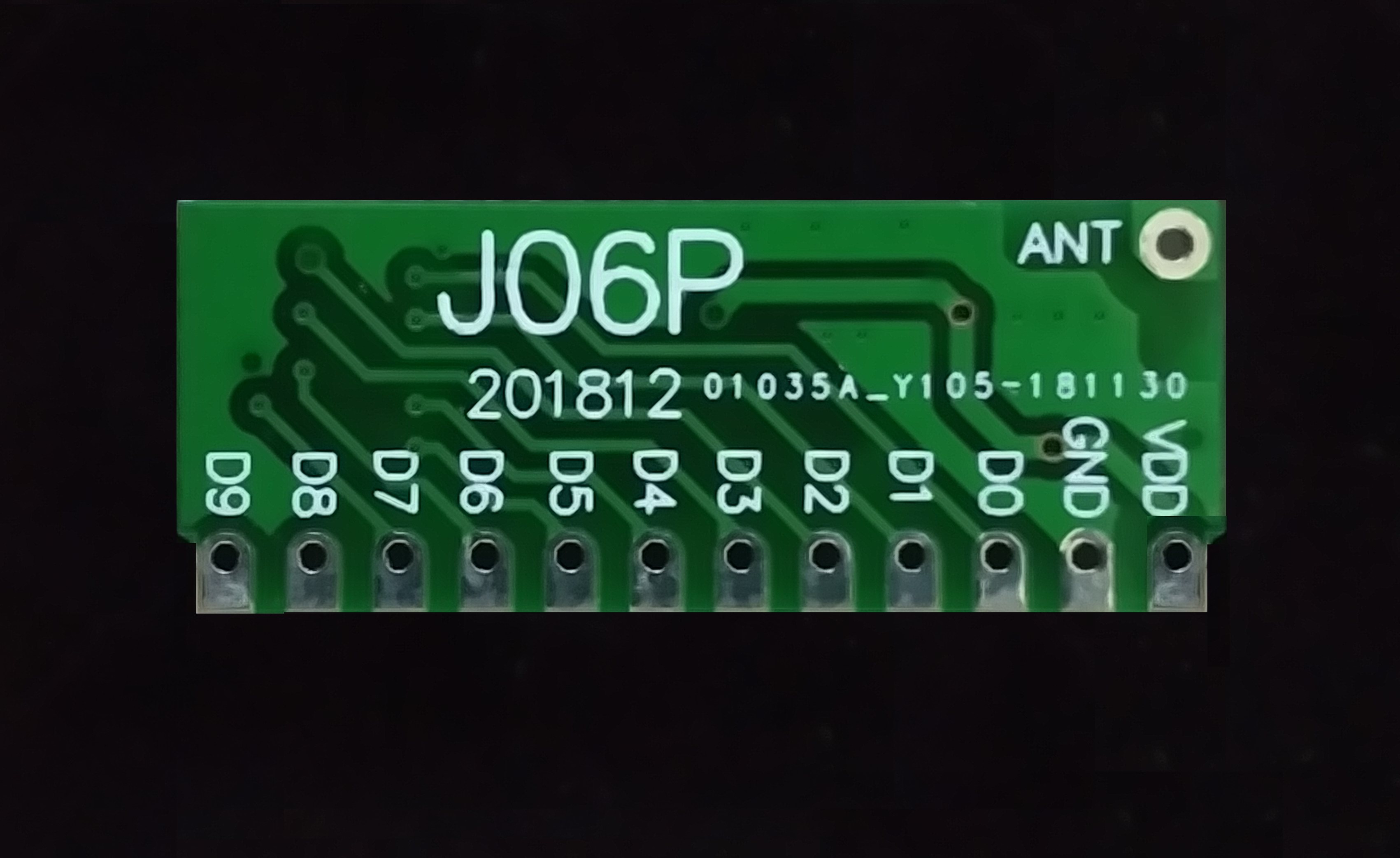

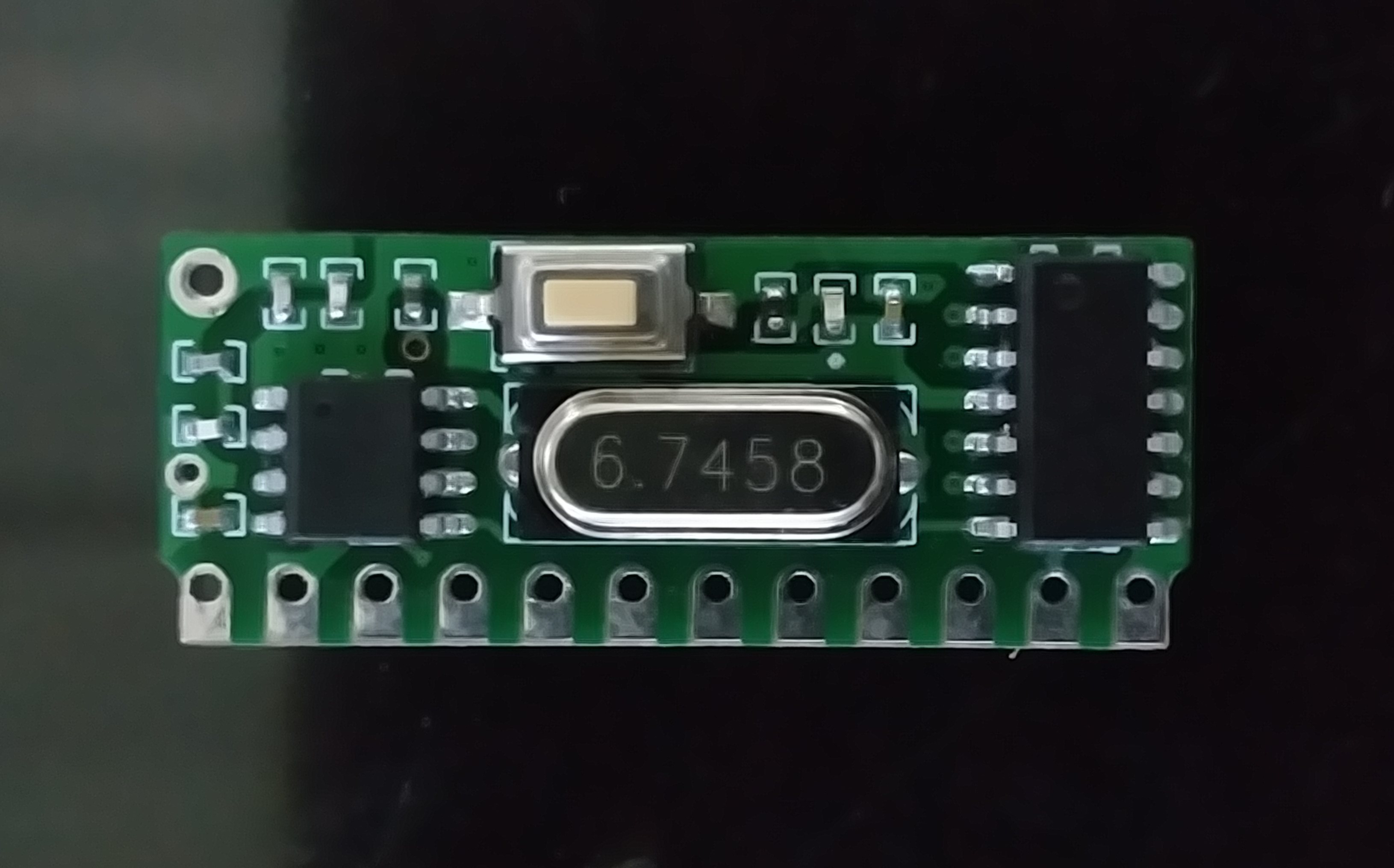

匹配的帶解碼超外差無線接收模塊J06B

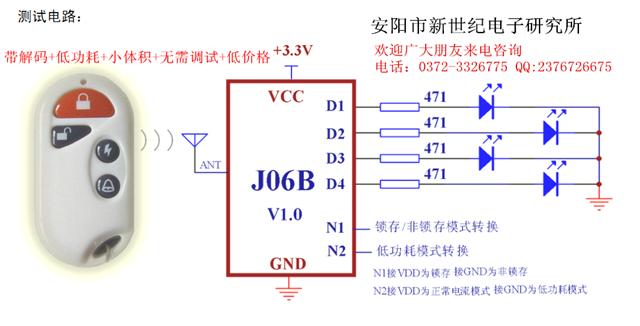

帶解碼超外差接收模塊J06B應用說明】

學習碼接收模塊低功耗接收模塊
無線收發模塊無線接收模塊無線接收器無線遙控模塊的詳細產品價格、
產品圖片等產品介紹信息，
您可以直接聯系廠家獲取帶解碼超外差接收模塊J06B
學習碼接收模塊低功耗接收模塊無線收發模塊無線接收模塊無線接收器無線遙控模塊的具體資料。
咨詢加QQ 2376 726675
