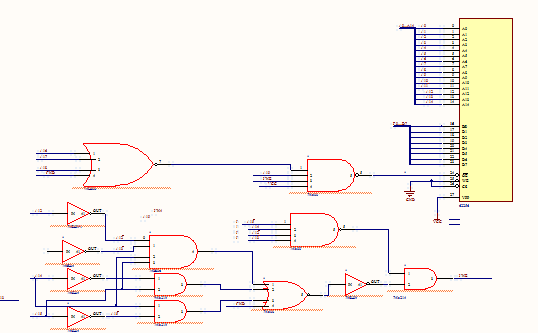

實驗一C8051單片機拓展EPROM一實驗目的：1熟悉單片機地址線與EPROM引腳的連線方式。2學會用altium繪制電路原理圖。3掌握c8051,32k寄存器拓展簡單并行的輸入輸出的方法。二實驗內容：1設同學的點名序號為 XX，參考教材的圖5.12的與非門譯碼電路，將一片32K的EPROM譯碼到首地址為 YY000H的地址空間。2其中 YYH=XXH+40H。如某同學的點名序號為 38，則 'YY'='38'+'40'='78'。三實驗原理：通過c8051單片機地址線中低15位與32k62256EPROM地址連接起來，高八位地址控制ROM的片使能，達到單片機拓展EPROM的目的。四實驗步驟：1通過查表可知本人班級點名序號為45，’yy’=’85 ’;首地址為’85000h’.2電路分析：1據5-12例可以得到，單片機A0-A14地址線與62256的A0-14相連，單片機A12-A19為控制信號，如果采用書中電路，就會發現保存的地址不是連續空間，需要用鎖存器來進行首地址選擇后，再進行余下地址的譯碼。2經過仔細分析，發現高8位地址線可以用4-16譯碼器，邏輯電路，鎖存器三種控制方法實現。本文主要介紹譯碼器方案。電路圖如下所示： 1 該電路圖主要由EPROM儲存電路和邏輯器件控制電路兩部分組成，其中由于首地址是85000h,末地址為8c000h,高4位可以直接用1000一直表示，但第12-15位4位二進制一直在變化，不能借用書中用一個15輸入與非門解決地址連續的問題。需要用數電中邏輯電路知識，圖中電路不是最簡電路，但為了便于看圖，用了5個非門，2個四輸入或非門，2個四輸入與非門，3個二輸入與非門，一個四輸入與門，邏輯電路如下所示： 將A19-A12用A19--A12表示，上圖中的邏輯關系可以用如下公式表示：
2計算：如圖，控制電路部分由高八位代碼0x85-0x8c決定，即高四位一定是8，A15-A12位為0101-1011| bit | 0101 | 0110 | 0111 | 1000 | 1001 | 1010 | 1011 | 1100 | | 數值 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
由表得A15-A12可以分為01xx,10xx,1100,合并并除去0100，就可以得到。使地址儲存在0x85000h-0x8cfffh;
|
