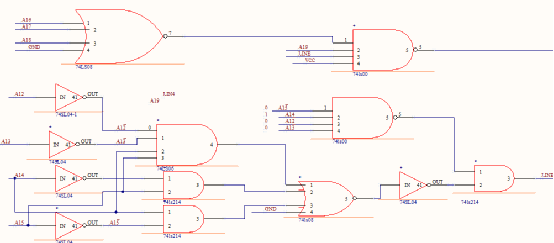

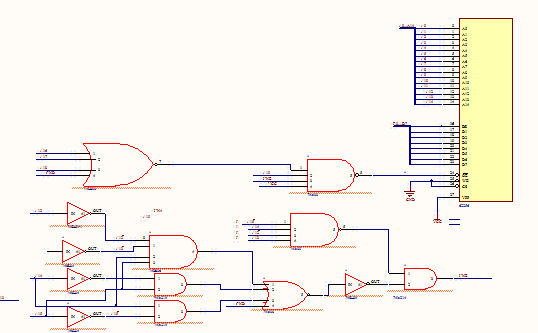

一實驗?zāi)康模?/font>1熟悉單片機地址線與EPROM引腳的連線方式。2學會用altium繪制電路原理圖。3掌握c8051,32k寄存器拓展簡單并行的輸入輸出的方法。二實驗內容：1設同學的點名序號為 XX，參考教材的圖5.12的與非門譯碼電路，將一片32K的EPROM譯碼到首地址為 YY000H的地址空間。2其中 YYH=XXH+40H。如某同學的點名序號為 38，則 'YY'='38'+'40'='78'。三實驗原理：通過c8051單片機地址線中低15位與32k62256EPROM地址連接起來，高八位地址控制ROM的片使能，達到單片機拓展EPROM的目的。四實驗步驟：1通過查表可知本人班級點名序號為45，’yy’=’85 ’;首地址為’85000h’.2電路分析：1據5-12例可以得到，單片機A0-A14地址線與62256的A0-14相連，單片機A12-A19為控制信號，如果采用書中電路，就會發現保存的地址不是連續空間，需要用鎖存器來進行首地址選擇后，再進行余下地址的譯碼。2經過仔細分析，發現高8位地址線可以用4-16譯碼器，邏輯電路，鎖存器三種控制方法實現。本文主要介紹譯碼器方案。電路圖如下所示： 1 該電路圖主要由EPROM儲存電路和邏輯器件控制電路兩部分組成，其中由于首地址是85000h,末地址為8c000h,高4位可以直接用1000一直表示，但第12-15位4位二進制一直在變化，不能借用書中用一個15輸入與非門解決地址連續的問題。需要用數電中邏輯電路知識，圖中電路不是最簡電路，但為了便于看圖，用了5個非門，2個四輸入或非門，2個四輸入與非門，3個二輸入與非門，一個四輸入與門，邏輯電路如下所示：
將A19-A12用A19--A12表示，上圖中的邏輯關系可以用如下公式表示：
2計算：如圖，控制電路部分由高八位代碼0x85-0x8c決定，即高四位一定是8，A15-A12位為0101-1011| bit | 0101 | 0110 | 0111 | 1000 | 1001 | 1010 | 1011 | 1100 | | 數值 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
由表得A15-A12可以分為01xx,10xx,1100,合并并除去0100，就可以得到。使地址儲存在0x85000h-0x8cfffh;
實驗二emulator8086對外設控制的仿真一實驗?zāi)康模?/font>⑴了解并掌握如何用匯編語言對外設進行控制； ⑵學習構建應用案例；二實驗內容：根據emu8086的應用例程，構建一個控制交通燈、溫度計、機器人或者步進電機的應用案例。如，可以通過simpleio輸入步進電機要轉的角度，然后控制stepper motor旋轉，等等。三實驗原理：通過emulator8086的例程學習用匯編語言對外設的控制，掌握程序的調試，修改，注釋。四實驗過程：1選用例程溫度計案例；源代碼如下#start=thermometer.exe##make_bin#
; set data segment to code segment: mov ax, cs mov ds, ax ;首先設置數據段代碼段: start:
in al, 125 ;啟動溫度計，設定加熱溫器溫度125度
cmp al, 90 ;設定最小溫度90度
jl low ;如果燒杯溫度小于90度，指向low
cmp al, 91 ;如果燒杯溫度大于91度，指向high jle ok ;如果小于等于90度，指向OK jg high ;如果大于90度，指向high
low: mov al, 1 ;打開加熱器 out 127, al ; turn heater "on". jmp ok ;跳轉OK
high: mov al, 0 ;關閉加熱器，直接進入OK out 127, al ; turn heater "off".
 ok: ;重新進入下個循環
jmp start ; endless loop. 2流程圖：
C偽代碼： First：初始化，設置數據段代碼段 Then：進入start，設定加熱溫度125度 next：設定最小溫度90度，比較當前溫度計溫度與90度差距 If：溫度小于90度，指向low If：溫度大于等于91度，指向high else：指向ok Low：打開加熱器，程序跳轉ok High：關閉加熱器，程序跳轉ok Last Ok：返回first，重新進入下一個循環。 3 題目分析：首先初始化程序，設定加熱器溫度125度，比較加熱器溫度是否在90-91度之間，通過關閉打開加熱器使燒杯中溫度維持在90-91度間，一直循環下去。目的是想把燒杯溫度維持在90度左右，實際也可以達到目的。

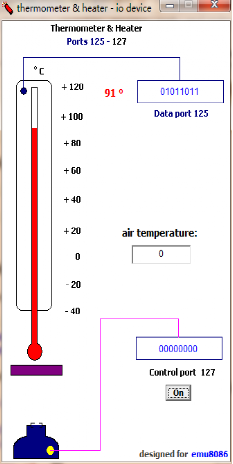

4實驗結果：通過觀察,發現溫度計溫度維持在90度至91度間，達到預期設想，調節速度快且穩定。
|
