51單片機74HC164串口控制數碼管顯示

ID:59583 · 發表于 2014-3-13 04:12

轉自：http://www.raoushi.com/mcu/2655.html

一般數碼管需要接7個腳才能顯示，如果用單片機本身的I/O口，雖然可以但是浪費寶貴的i/O口資源。本例用移位寄存器74HC164作為數碼管驅動進行控制。

74HC164特性是一種8位串轉并口的控制芯片，用于數碼管和液晶顯示等.
                     工作電壓2--6V

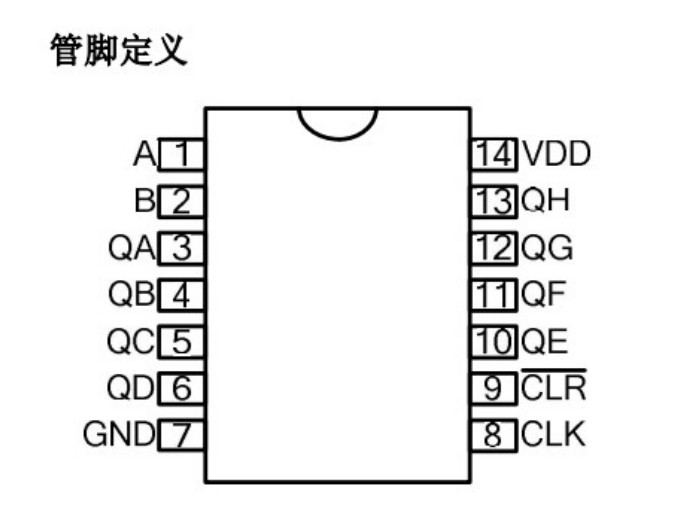

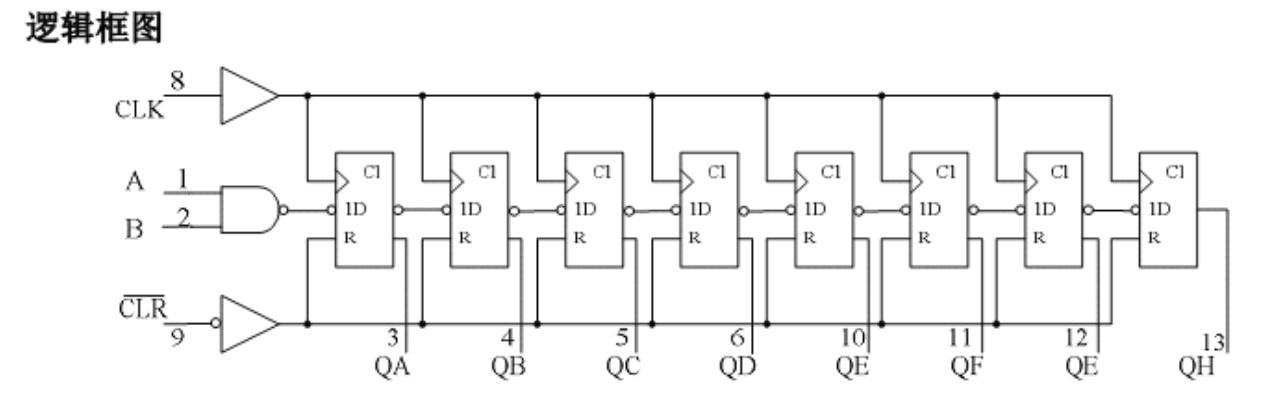

            管腳定義:

1)  A,B管腳:與門數據輸入引腳。
   2）QA---QH 數據并口輸出引腳
   3) CLR 低電平時，數據清零，不能輸入
   4) CLK 數據輸入時鐘,上升沿讀取串口數據

                        :

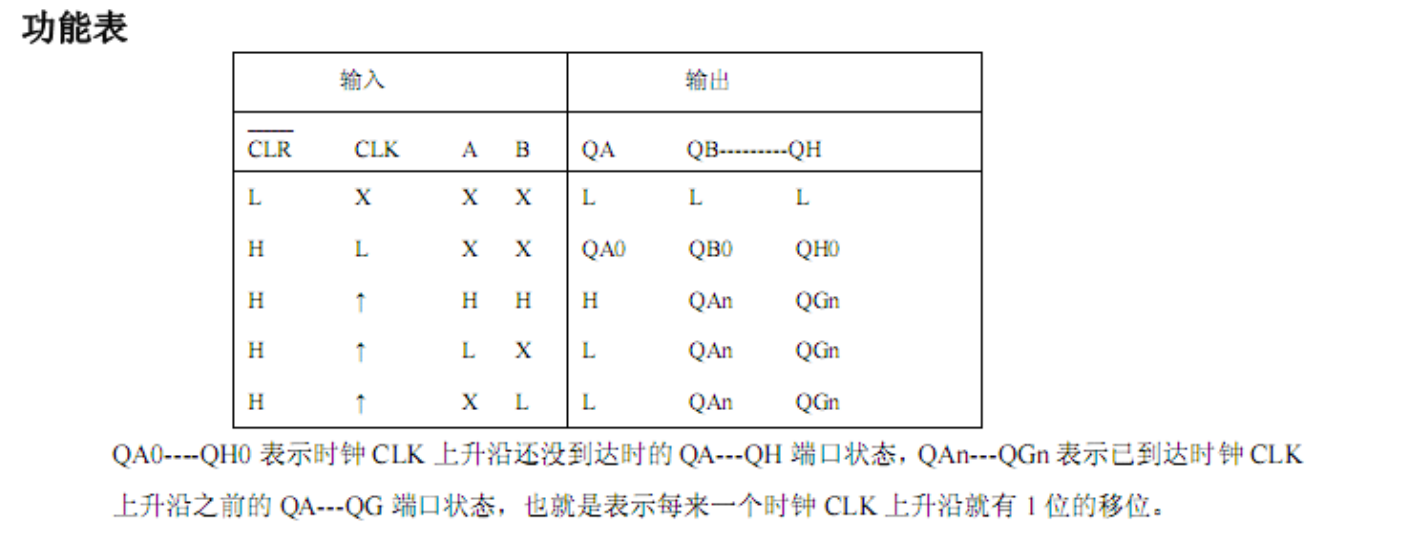

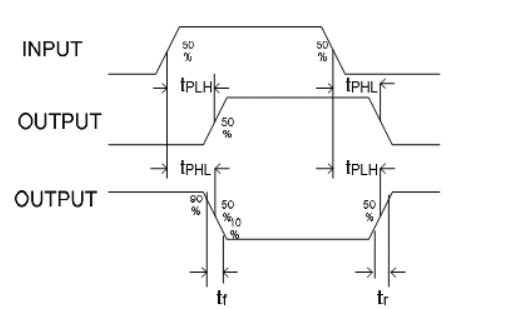

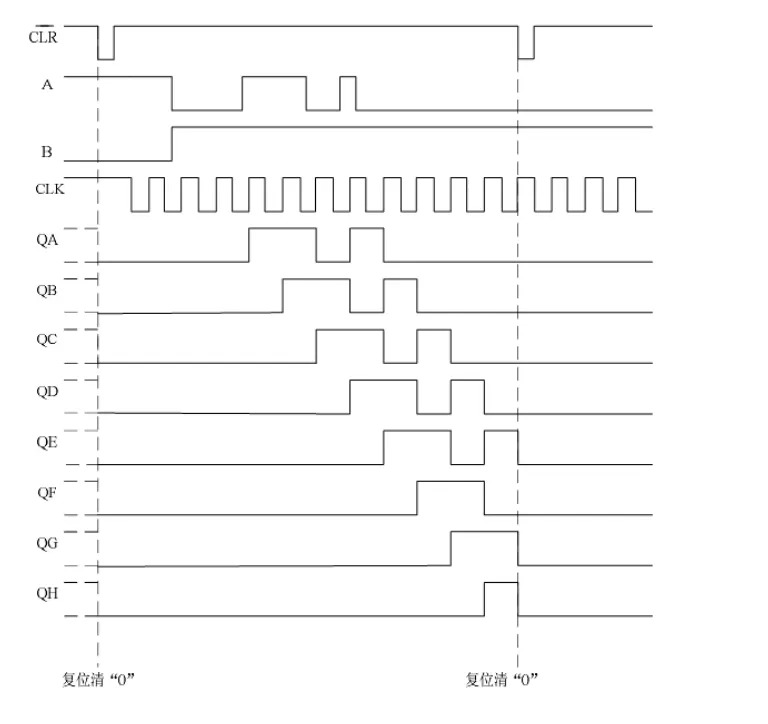

時序圖：

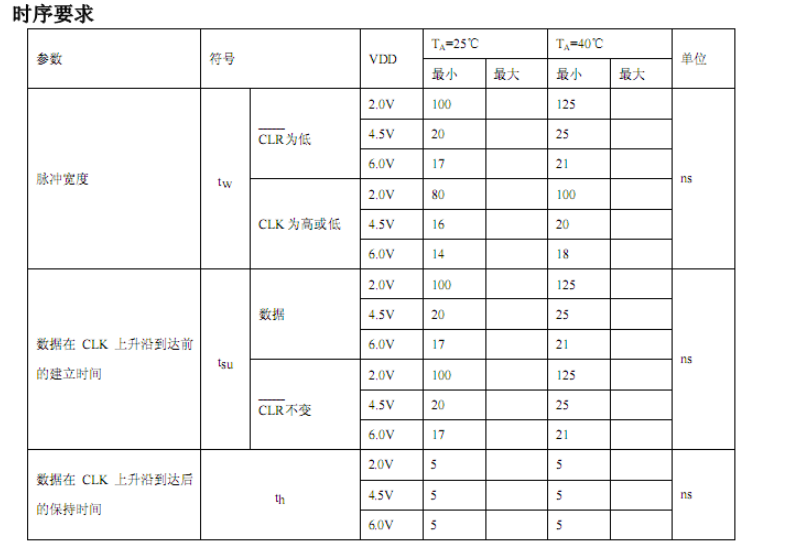

注意脈沖寬度:

本51單片機用的是12MHZ晶振，每條指令最小執行時間1uS》》1ns ，可以根據時序圖隨便使用.

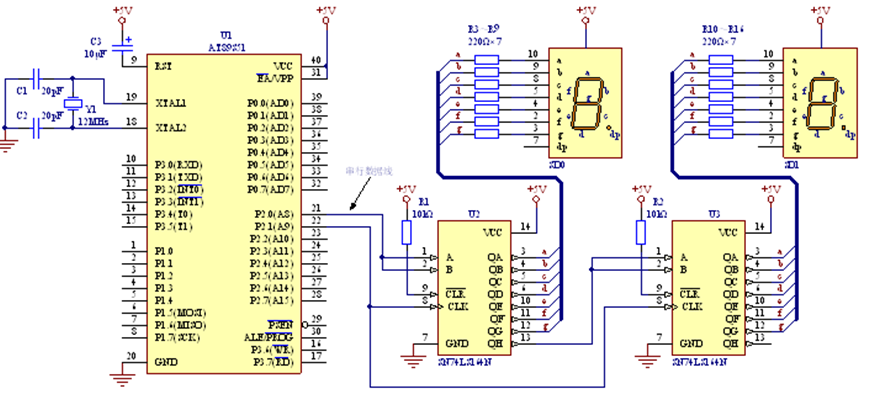

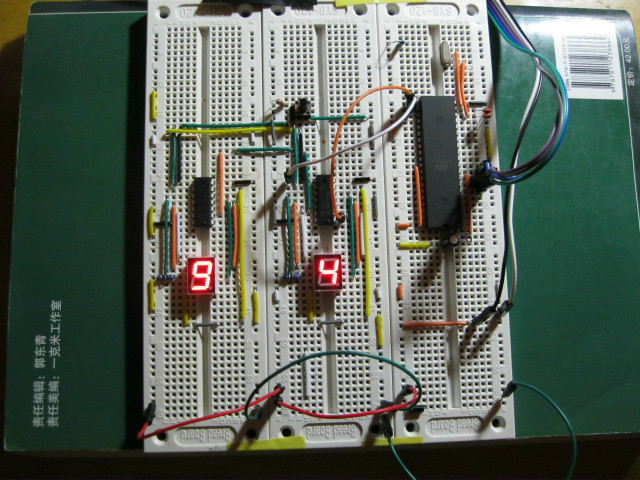

原理圖:

程序代碼:
完整的keil工程文件下載地址: http://www.raoushi.com/f/k164.rar
ORG 00H                      ;程序起始地址00H
START:
            MOV 50H,#9                   ;立即數9放入50H單元第一個數碼管顯示9
MOV 51H,#4                   ;立即數4放入51H單元  第二個數碼管顯示4
MOV R0,#50H                ;R0=50
MOV R1,#60H                ;R1=60
MOV R2,#2

DP0:
MOV DPTR,#TABLE    ;將碼表首地址給DPTR指針
MOV A,@R0                ;將50H單元中的9給A
MOVC A,@A+DPTR    ;查表得到（9+碼表首地址）合成的地址中的數給累加器A
MOV @R1,A                ;把立即數9的段碼，放入 60H單元中
INC R1                         ;R1=61H
INC R0                         ;R0=51H
DJNZ R2,DP0             ;如果R2不等于0，則跳轉到DP0

         //---------------從上面計算可得到: (60H)=10H,(61H)=19H

            MOV R0,#60H             ;R0=60重新建立映射關系
MOV R1,#2                   ;數碼管有2個段碼

DP1:
            MOV R2,#8                   ;一個71HC164移位寄存器需要移動8次，以產生并口輸出數據給數碼管
MOV A,@R0                ;(60H)中的數9的段碼，賦給累加器A

DP2:
            RLC A                            ;帶進位標志的左移操作
MOV P2.0,C                   ;串行輸出一位段碼數據
      CLR P2.1                      ;
SETB P2.1                   ;來個上升沿以產生移位時鐘, 每次來這個脈沖，移位寄存器上的數往后面移動一位，原來A=1,
                                                      ;來個脈沖后B=1,在來個脈沖后,C=1,以此類推。。。。。
DJNZ R2,DP2             ;判斷8位段碼是否輸出完整
INC R0                         ;下一個需要輸出的段碼地址加1
DJNZ R1,DP1             ;判斷2個段碼是否輸出完畢
JMP $                            ;程序停在此處

TABLE:                                           ;數碼管碼表
      DB 40H,79H,24H,30H,19H ;0,1,2,3,4
DB 12H,02H,78H,00H,10H ;5,6,7,8,9
END
