自制一個10.7mz頻率發生器

  [復制鏈接]
ID:1167467 發表于 2026-2-19 15:24 | 顯示全部樓層 |閱讀模式
本帖最后由 cianemail 于 2026-2-19 15:33 編輯

利用一顆9018、ne555，制作了一個10.7mhz的頻率發生器。采用10.7mhz晶振，通過微調電容，使用頻率計測量可以穩定達到10.7mhz輸出，放到模擬調頻收音處，直接靜默輸出，說明頻率很穩、很準。ne555進行調制一個1khz的音頻型號，用來粗調FM10.7mhz中周，調整效果不錯。

評分

參與人數 1黑幣 +50 收起 理由
admin + 50 共享資料的獎勵！

查看全部評分

回復

使用道具 舉報

ID:1153607 發表于 2026-2-20 17:33 | 顯示全部樓層
不錯不錯，圖發上來參考一下吧。
回復

使用道具 舉報

ID:1167467 發表于 2026-2-21 20:28 | 顯示全部樓層
發表于 2026-2-20 17:33
不錯不錯，圖發上來參考一下吧。

已發，自己看了幾個圖紙就制作出來了，盡量的縮小體積，很緊湊。電路圖自己繪制的，僅供參考輸出是采用了10.7mhz的三端陶瓷濾波進行選頻輸出確保10.7mhz。通過調整紅色的微調可變電容，使頻率精準鎖定在10.7mhz。
回復

使用道具 舉報

ID:1167467 發表于 2026-2-21 20:31 | 顯示全部樓層
發表于 2026-2-20 17:33
不錯不錯，圖發上來參考一下吧。

僅供參考，西勒三點式震蕩電路，加ne555的1khz方波調制。
回復

使用道具 舉報

ID:1167467 發表于 2026-2-21 21:16 | 顯示全部樓層
自己手工繪制的，僅供參考。我的其它回復怎么看不到啊。
回復

使用道具 舉報

ID:1107340 發表于 2026-2-23 09:30 | 顯示全部樓層
調試?yán)蠑M調頻收音機不錯。
回復

使用道具 舉報

ID:1167467 發表于 2026-2-23 10:51 | 顯示全部樓層
changchieh 發表于 2026-2-23 09:30
調試?yán)蠑M調頻收音機不錯。

就是用來干這個用的。可以一用，但是沒有掃頻儀精準。掃頻儀太貴了。
回復

使用道具 舉報

ID:430492 發表于 2026-2-24 11:27 | 顯示全部樓層
555下面的震蕩電容是多少容量？
回復

使用道具 舉報

ID:1167467 發表于 2026-2-25 00:14 | 顯示全部樓層
cooleaf 發表于 2026-2-24 11:27
555下面的震蕩電容是多少容量？

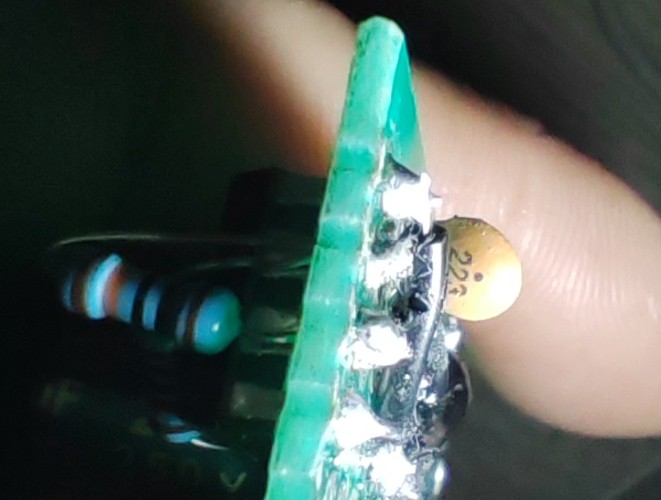

223   0.022uf 22000pf 22nf  忘記標注了，補上。
