這個的tcr-t4晶體管測試儀的電路圖誰那里有啊

ID:1167467 · 發表于 2026-2-14 11:24

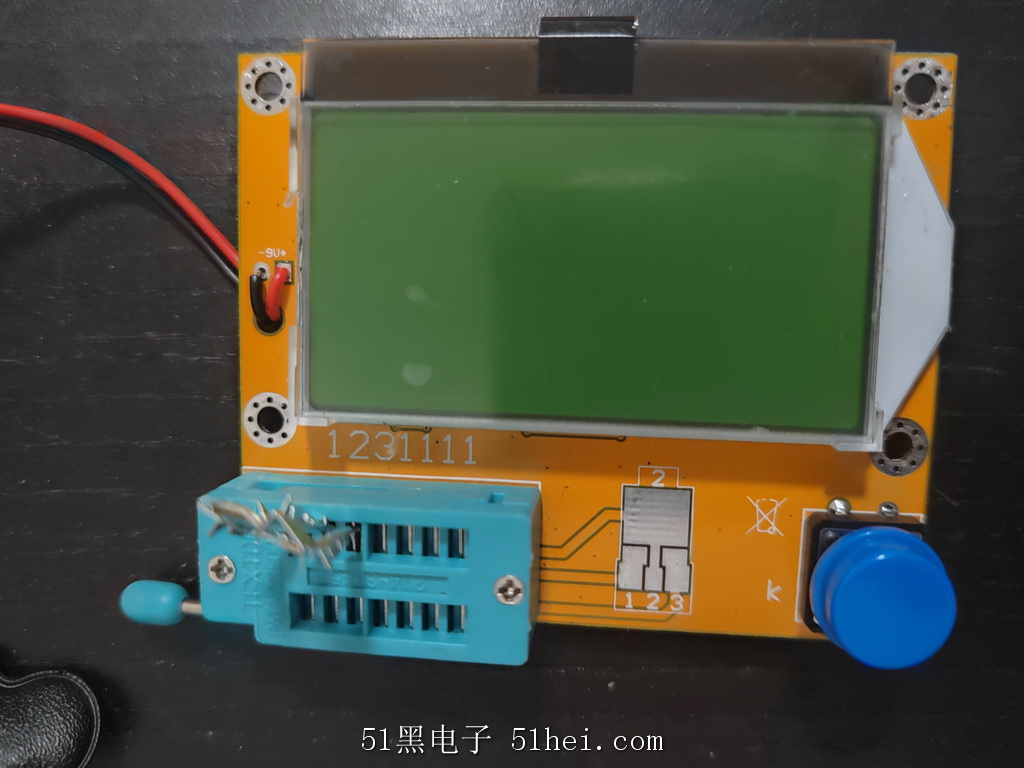

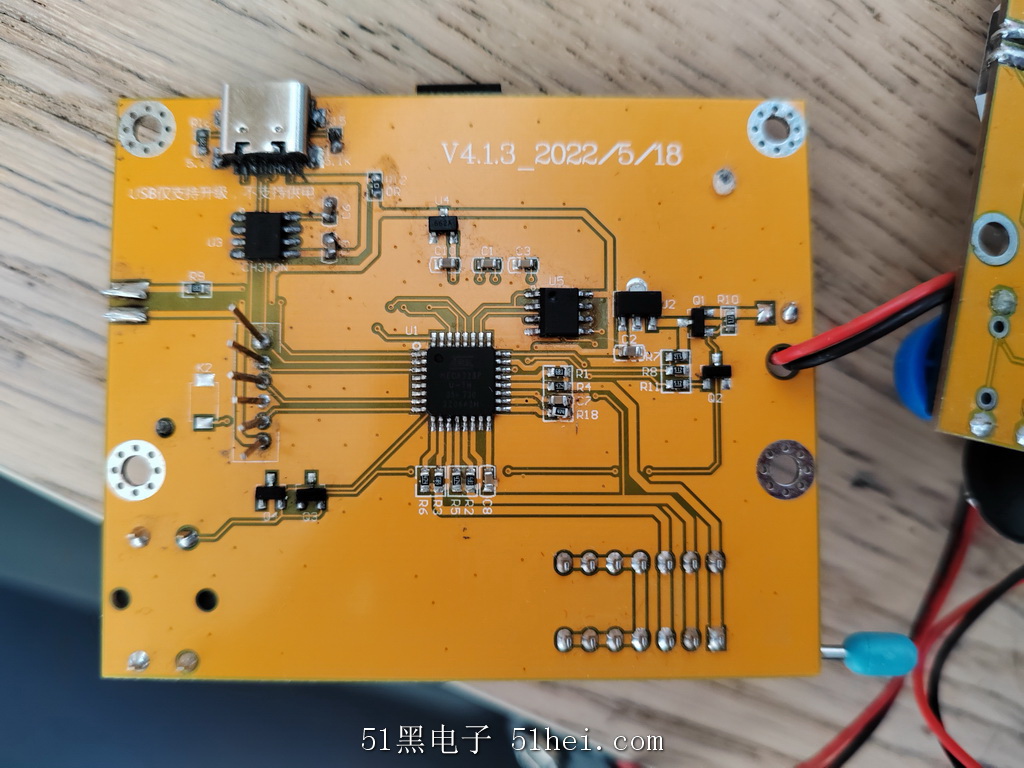

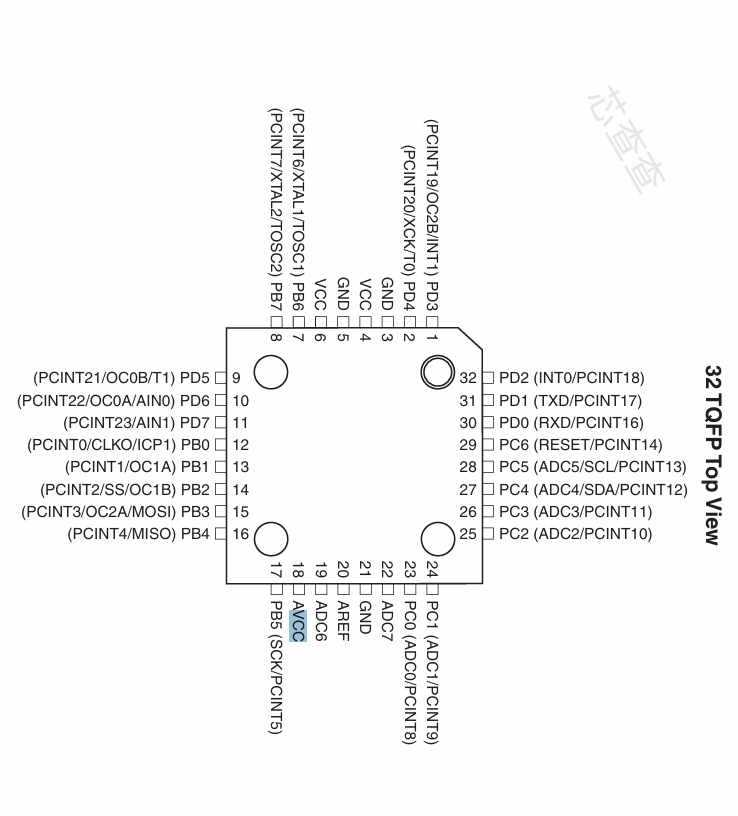

我的tcr-t4晶體管測試儀，程序跑飛了，UART的接口怎么與atmage328p的數據說明書不一樣啊。這個測試儀，沒有晶振。與帶晶振的不一樣。帶晶振我也有一個，是按照數據表進行布線的。具體來說就是，340n的RX和TX接到了328的2、3引腳。正常不應該接到30、31引腳嗎。有大神在嗎？

ID:1167467 · 發表于 2026-2-14 11:30

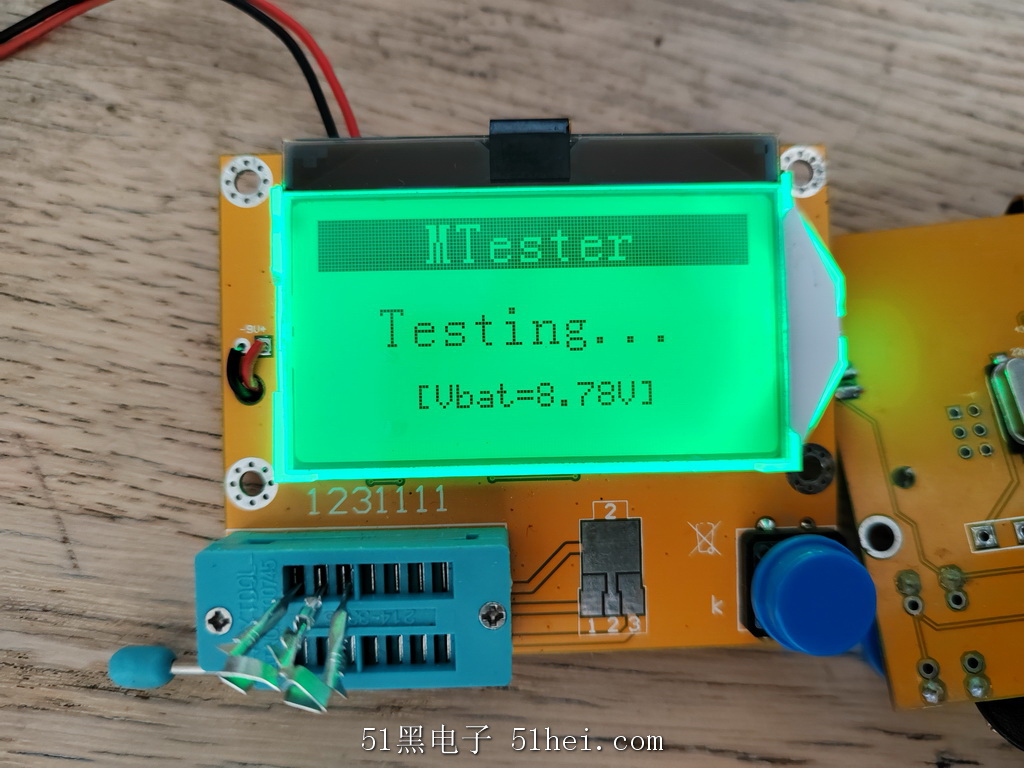

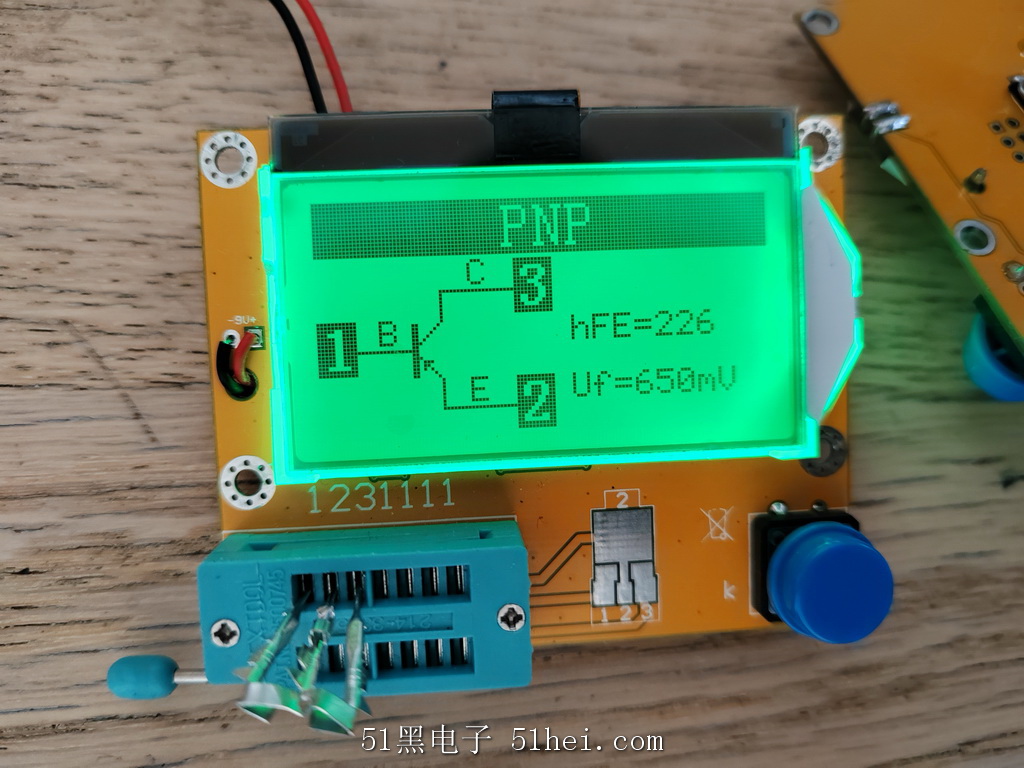

通過usb連接，用arduino的串口監聽，只有一些亂碼，調整波特率也沒有用。該測試儀，被電蚊拍的高壓放電電過，功能不正常了，容易死機。用調零線連接，就不死機，但是顯示為PNP三極管，顯然不對。測量的結果都是隨機的，有大神能幫忙分析一下嗎，個人剛接觸，所以一頭霧水。

ID:857072 · 發表于 2026-2-15 23:04

你為啥不懷疑芯片掛了呢。

ID:1028227 · 發表于 2026-2-16 14:58

https://pan.baidu.com/s/1Y9nLYlvsTQhGTuR5qqf-gw 提取碼:75w4

ID:1167467 · 發表于 2026-2-19 15:54

a185980800 發表于 2026-2-15 23:04
你為啥不懷疑芯片掛了呢。

謝謝回復，芯片掛了，問題是還有屏幕還有輸出，芯片也能運行，只是牛頭不對馬嘴，外圍原件檢查了，也沒有發現問題。主要是這個板子的電路和別的電路設計不一樣啊，雖然是一個芯片，讓人百思不得其解啊。

ID:1167467 · 發表于 2026-2-19 15:59

a185980800 發表于 2026-2-15 23:04
你為啥不懷疑芯片掛了呢。

該芯片還可以運行，屏幕有顯示。

ID:1167467 · 發表于 2026-2-19 16:00

如我所愿發表于 2026-2-16 14:58
https://pan.baidu.com/s/1Y9nLYlvsTQhGTuR5qqf-gw 提取碼:75w4

您好，大神，能發一下郵箱，或者一個有效鏈接嗎？28148424@qq.com

ID:857072 · 發表于 2026-2-19 19:14

cianemail 發表于 2026-2-19 15:54
謝謝回復，芯片掛了，問題是還有屏幕還有輸出，芯片也能運行，只是牛頭不對馬嘴，外圍原件檢查了，也沒有 ...

這個電路Io口是沒有高壓保護的，芯片里IO口的接口電路壞了就會這樣。

ID:1167467 · 發表于 2026-2-21 00:44

a185980800 發表于 2026-2-19 19:14
這個電路Io口是沒有高壓保護的，芯片里IO口的接口電路壞了就會這樣。

謝謝您啦。看來就是mcu壞了。您那里有固件嗎，我買個328p au 自己刷一個。應該就修好了。

ID:1167467 · 發表于 2026-2-21 20:39

a185980800 發表于 2026-2-19 19:14
這個電路Io口是沒有高壓保護的，芯片里IO口的接口電路壞了就會這樣。

還有一個問題，這個的UART串口接口使用的端子為何和芯片說明書的不一致啊。
