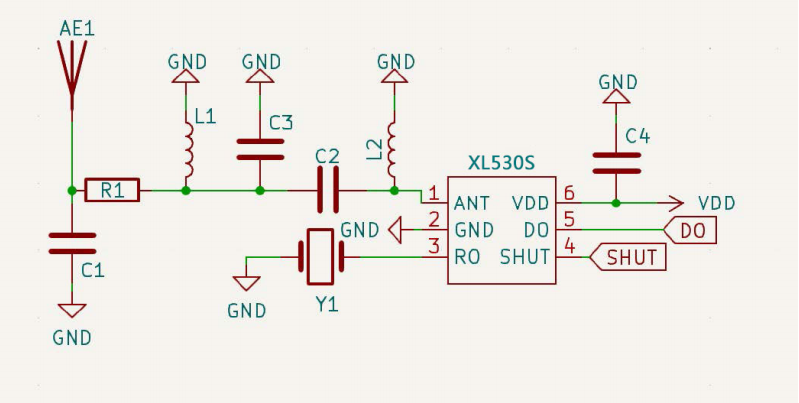

XL530S 是芯嶺技術推出的一款高集成度、低功耗的單片 ASK/OOK 射頻接收芯片。XL530S為 SOT23-6 封裝，正常工作電壓范圍 2.0~5.0V ，正常工作電流 2.8-3.5mA。3ms的超快啟動時間配合0.1μA的關斷電流，非常適合采用間歇性喚醒工作模式的電池供電設備，能顯著延長電池壽命。 XL530S芯片內部可自動完成RF和IF調諧，無需手動調節。外圍電路僅需少量無源元件（如晶振、電感和電容），極大簡化了PCB設計和物料管理。XL530S非常適合用于低成本消費電子應用（如遙控風扇、遙控?zé)簟⑦b控門、遙控玩具等）和智能家居與樓宇自動化、工業檢測與控制系統遠距離RFID。
XL530S接收芯片核心特性- 頻率范圍：300MHz - 440MHz（支持 315MHz 和 433.92MHz）
- 高接收靈敏度（2kbps, BER 10E-2）：
-108dBm @ 315MHz
-110dBm @ 433.92MHz - 低功耗：
2.8mA/3.3V @ 315MHz
3.5mA/3.3V @ 433.92MHz
0.1uA/3.3V @ Shut Down Mode - 快速啟動：3ms
- 數據速率：≤ 10kbps
- 工作電壓：2.0V ~ 5.0V
- 內建鏡像抑制，抗干擾性能好
- 433 接收帶寬：±300KHz
- 315 接收帶寬：±250KHz
- 高 ESD 防護標準：±8KV HBM
- 可獨立運行，無需外部MCU控制
- 無需寄存器配置
- 符合 RoHS 標準
- 封裝：SOT23-6無線
XL530S無線接收芯片的主要優勢在于高集成度、低功耗和低成本，非常適合各類簡單的遙控應用。XL530S將高頻信號接收功能全部集成于片內，以達到用最少的外圍器件和最低的成本獲得最可靠的接收效果，芯片采用SOT23-6封裝，適合小型尺寸產品。同時兼顧了低功耗和低成本，使其成為眾多空間受限產品的理想選擇。 |
