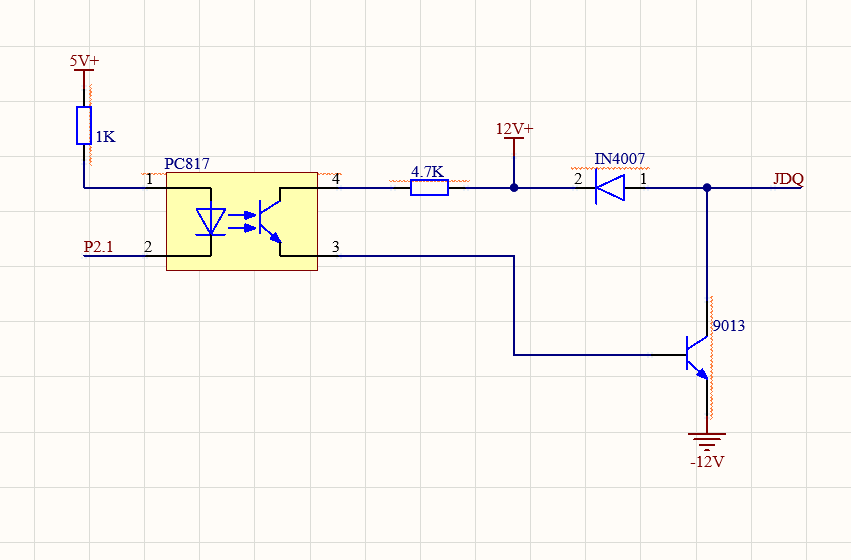

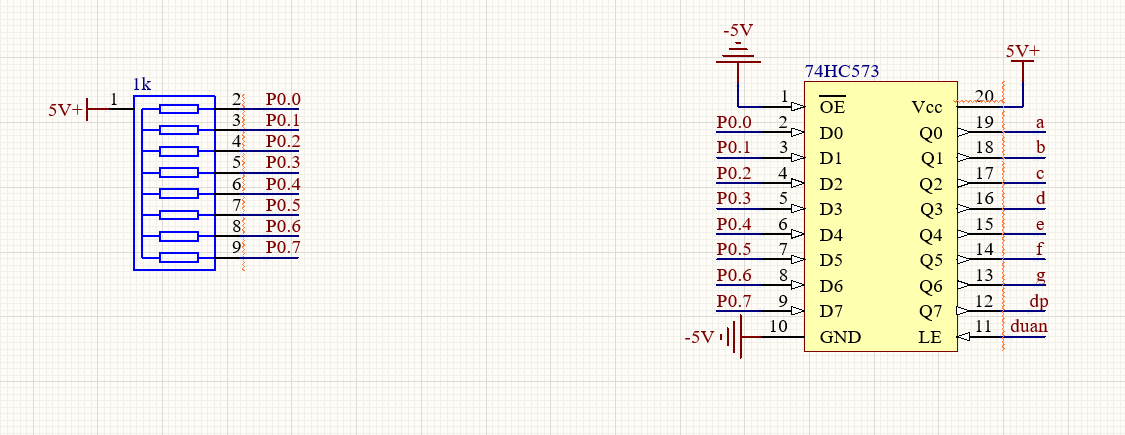

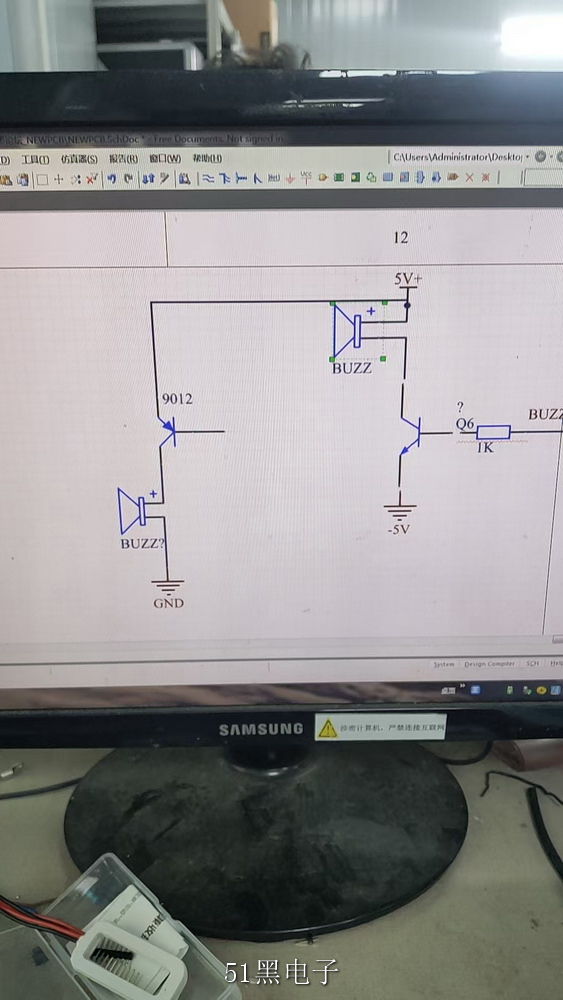

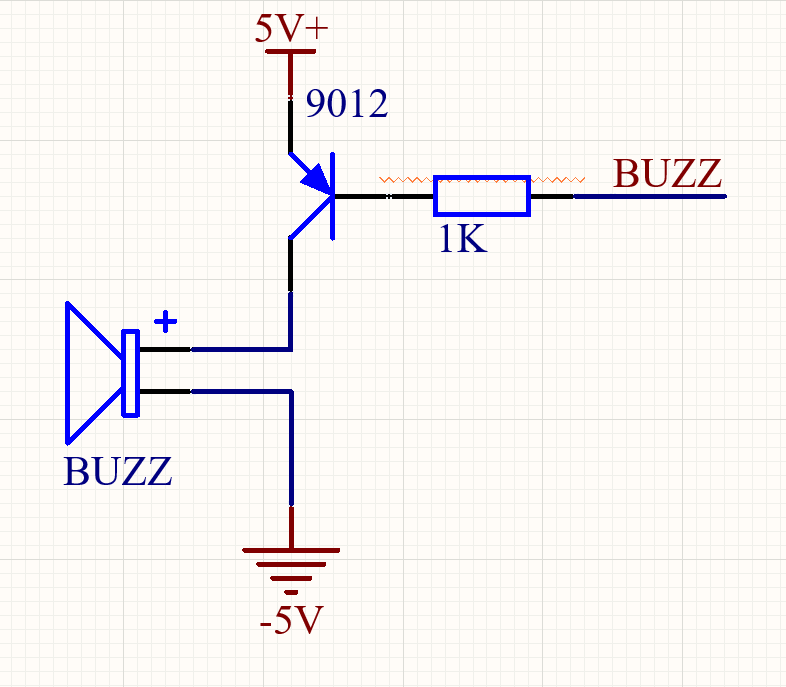

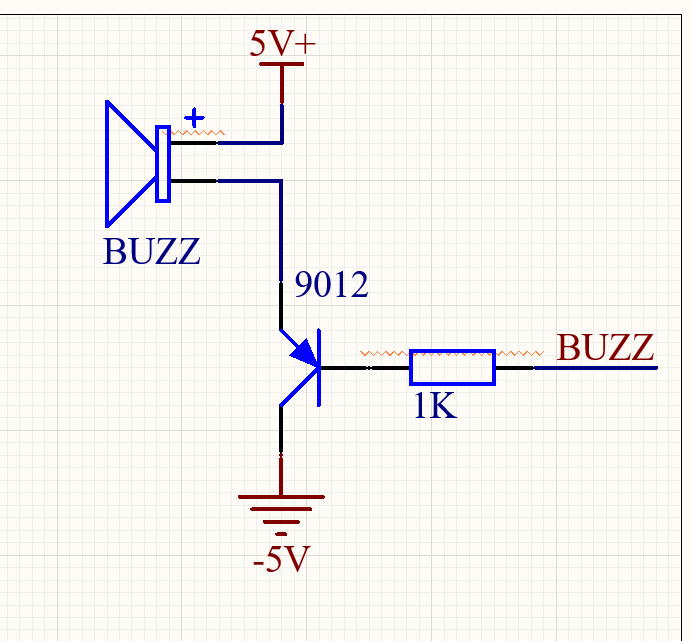

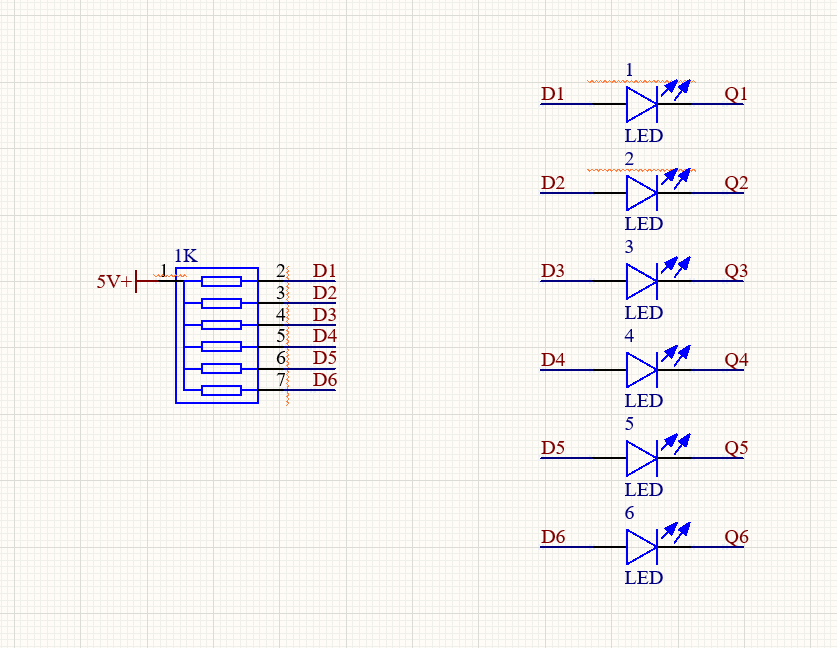

你這個圖是光耦控制繼電器驅動電路，當然也可能是其他電路，我是根據JDQ(繼電器縮寫推測的）。從控制開始講起P21高電平817不導通，啥事沒有。但是P21低電平光耦817導通，高電平+12V順著4.7k光耦到9013（5V下面那個1K最好減小一點，大概300R，不然光耦光照強度可能不夠，導通不了），這時候你的JDQ是不是要被拉低到GND（-12V上）。也就是可以粗略的認為JDQ = -12V。但是你這個-12V是針對于+12V而言的（就像我說我站在1米的講臺上，但是我的海拔是1萬米，對于海平線而言我是1萬零1米），你這個-12V對于你要接的另外一塊板而言他是1米還是1萬零1米，你考慮過嗎？你要和其他電路板連接（你做了外接的接口），就必須保證有同一個海平線，我是1米，你就必須是1米，擁有相同的海平線（-12V或者+12V），也就是你的外接接口除了JDQ1234外至少還要一個-12V（或者12V），如果你將JDQ網絡用在你這塊板上就沒事，你要外接其他電路板就必須要海平線（+12V或者-12V）,也就是要有回路，你別從1米講臺跳到-負一萬零一米的海平面上去，你要跳到負一米的平面上，他們有自己的回路。
另外，也許你兩個電路板用的是同一個電源他們都是-12V和12V，他們是同一個網絡，在電源處形成回路，所以不需要。那數學只需要學習加減乘除就行了，生活夠用了。 |
