數字電路循環彩燈控制器電路設計，求大佬幫忙

ID:1153666 · 發表于 2025-6-12 01:08

要求:1)有8只LED燈，從左到右依次點亮，再奇數燈依次滅，再偶數燈依次滅。2)彩燈狀態每1秒變化一次，用74LS161和七段數碼管顯示時鐘節拍，0-15共16拍。
3)自行設計其他花型。
這種實現思路是什么呢

ID:108361 · 發表于 2025-6-12 08:51

照著要求來寫代碼啊

ID:584814 · 發表于 2025-6-12 10:58

1)有8只LED燈，從左到右依次點亮，再奇數燈依次滅，再偶數燈依次滅。
思路：要準備8只LED燈，還有電線
      要想到還需拉罐設備，并按要求選型和備料
2)彩燈狀態每1秒變化一次，用74LS161和七段數碼管顯示時鐘節拍，0-15共16拍。
思路：要準備74LS161和七段數碼管，還有電線
      要想顯示直觀還得將74LS161信號進行轉換后驅動數碼管
3)自行設計其他花型。
思路：就是放開思路胡亂想象，然后根據現實再去實現
      還有不懂的就問教課的老師（免費）或某寶上（買買買）

ID:332444 · 發表于 2025-6-12 11:03

74LS194做文章

ID:1153709 · 發表于 2025-6-12 11:46

8051 digital led display

ID:332444 · 發表于 2025-6-12 15:35

第一步：2片級聯實現8燈逐一亮到全亮，逐一熄到全熄，第1片QD連接到第2片SR，第2片QD經過非門到第1片SR。第二步：是第一步的反級聯實現8燈逐一亮到全亮，逐一熄到全熄，第2片QD連接到第1片SR，第1片QD經過非門到第2片SR。第三步：添加計算功能，實現第3功能，以及用計數實現所有功能的切換，并把實現3功能用到的控制引腳進行邏輯分析和推導，最終獲得控制真值表和組合邏輯控制的實現。

ID:332444 · 發表于 2025-6-14 09:04

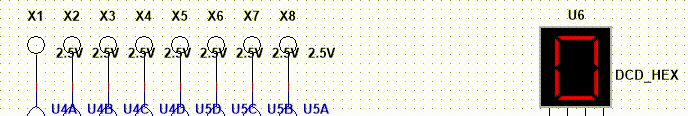

194用2片串聯成8位一組，2組通過異或門輸出。
