設計了一個月的電路圖,大家提一下意見或者錯誤。

ID:278457 · 發表于 2025-6-5 01:55

大家提一下意見或者錯誤。

ID:1128898 · 發表于 2025-6-5 05:38

光耦輸出推動什么？IK

ID:1109793 · 發表于 2025-6-5 07:28

8.png右邊的三極管是認真的嗎？

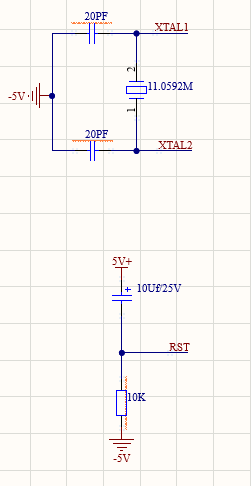

0V就0V，為何要標-5V？

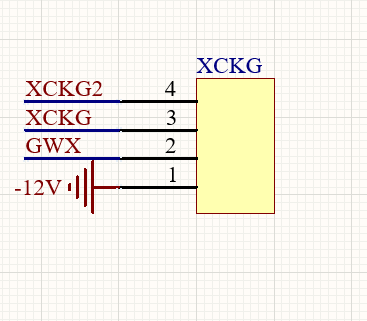

-5和-12難道不是一個點？
7.png看不懂，PC是干啥的？

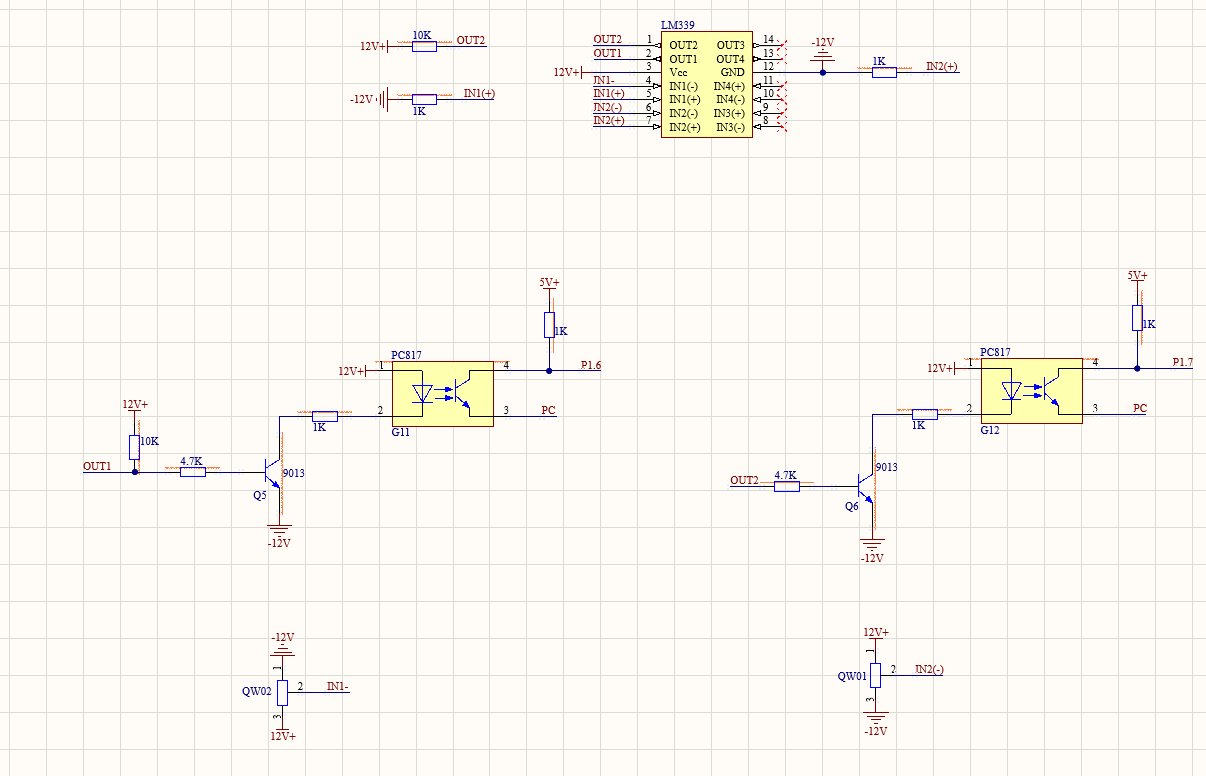

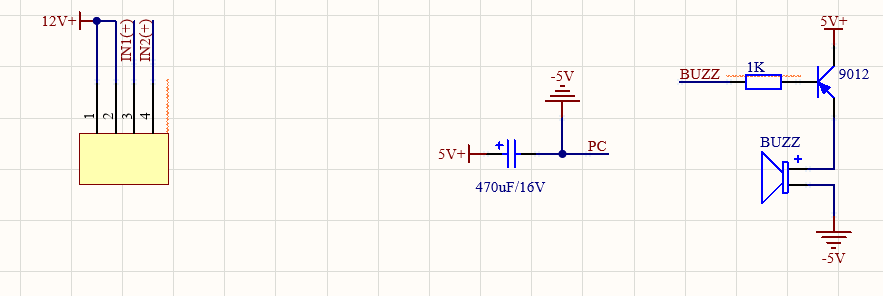

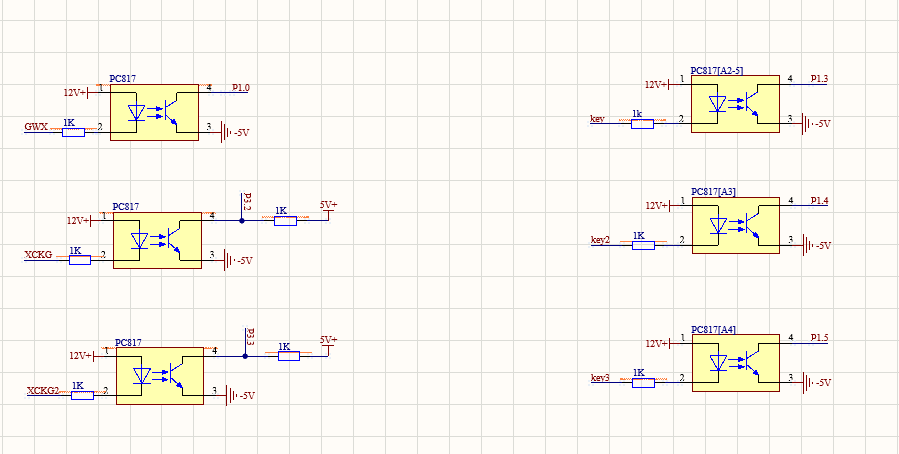

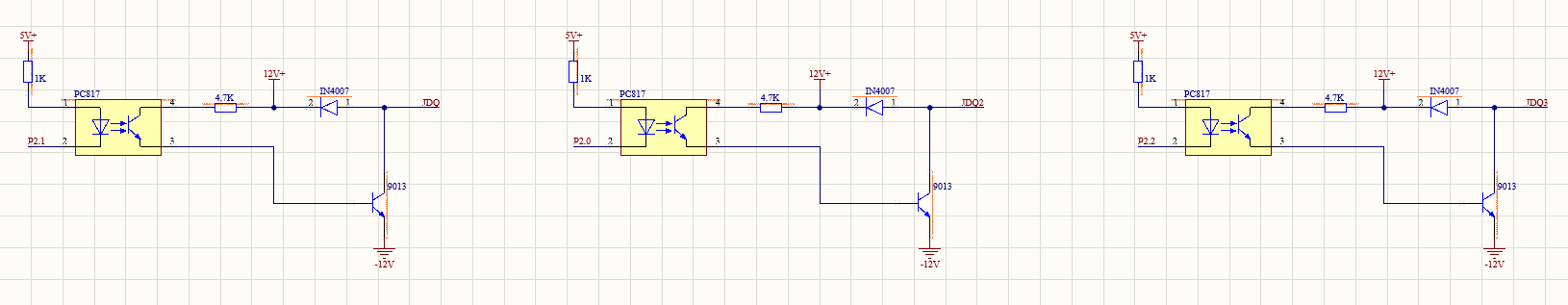

5.png里面驅動繼電器有必要使用光耦嗎？即便要用，這樣怕是也不太好用吧。

ID:1121801 · 發表于 2025-6-5 08:13

先不看電路,就那一堆的波浪線,標號當參數了吧,你這電路能layout就怪了.
按鍵全部沒有硬件防抖
BUZZ的三極管不是應該用NPN管?

ID:88256 · 發表于 2025-6-5 08:52

圖整得這么散，看起來費勁，也不知道是做什么用的，說是開發板吧，又沒必要用那么多的光耦，說是產品吧，為什么顯示部分不用TM1650系列的，看不懂。

ID:69038 · 發表于 2025-6-5 09:44

你為什么不用某家的1T加強51，比如8H系列的？
鎖存器，直接用595就行了，就不要用什么573了。
不過你595（573）的E（OE）還是不要接到-5V，最好能接入到IO受控。
GND就是GND，等同于你圖中的-5V和-12V。
不過不要再標為-5V和-12V，因?yàn)?5V和-12V嚴格上講不能做為GND的標識，你可以AGND、BGND這樣標識。
這些原理，以后慢慢地你會懂得。。
盡量用連線的方式吧，你圖中全是網標，沒一條連線，整個圖紙可讀性很差。
實在不行，畫成總線形式也比這強。
key電路接個電容吧，0.1u的就好。
BUZZ電路你還要多想想。
-5V還與PC連在一起了？雙標=很容易出問題的

ID:230500 · 發表于 2025-6-5 09:55

5V 和12V 的電位差怎么解決的？

ID:57657 · 發表于 2025-6-5 10:11

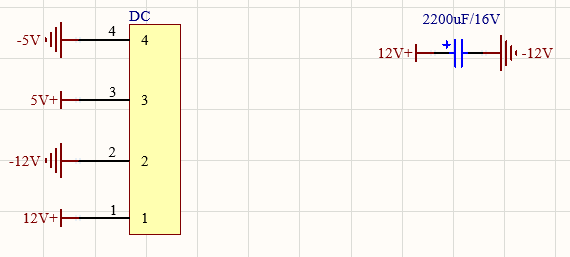

2200uF/16V電容正極接+12V 負極接-12V 電勢差24V 通電直接給你炸飛。

ID:619259 · 發表于 2025-6-5 10:39

一些建議：
圖1. 74HC573至數碼管段選端需加限流電阻。

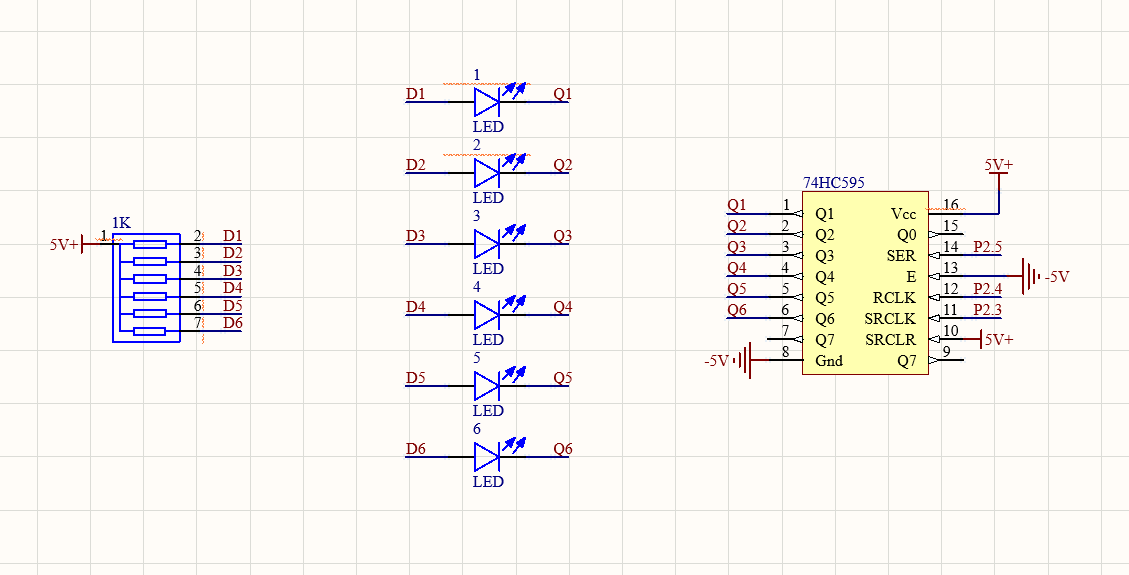

圖2. 74HC595驅動6只LED，建議選Q0-Q5端口。

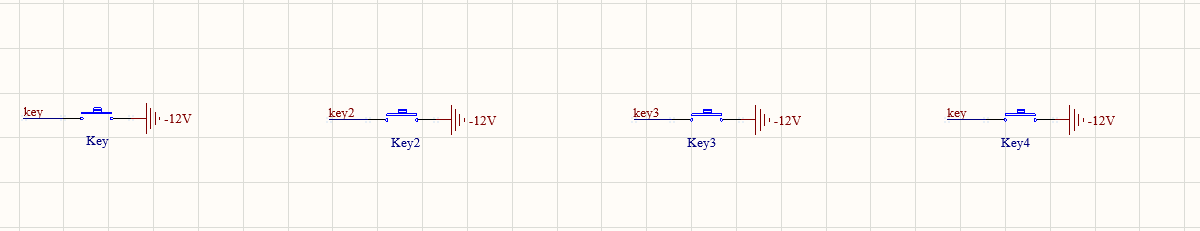

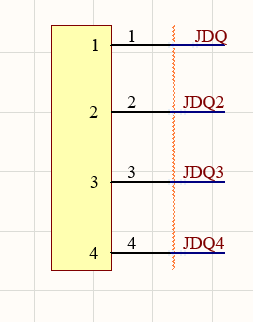

圖6. 兩個key網絡標號，重復了。應該是key1和key4吧？

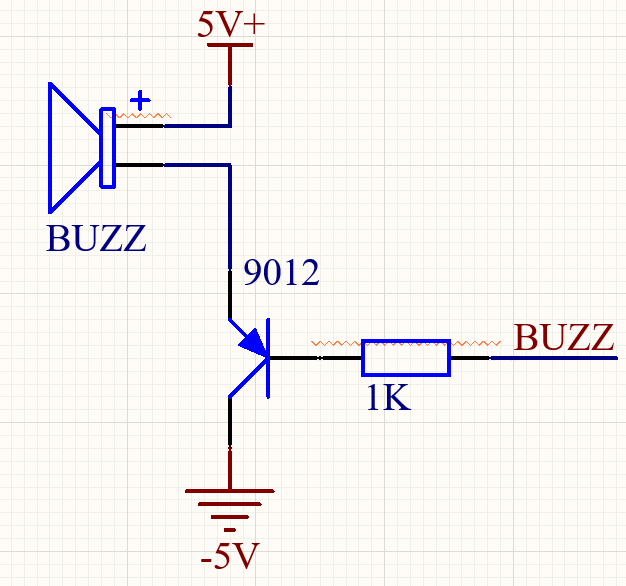

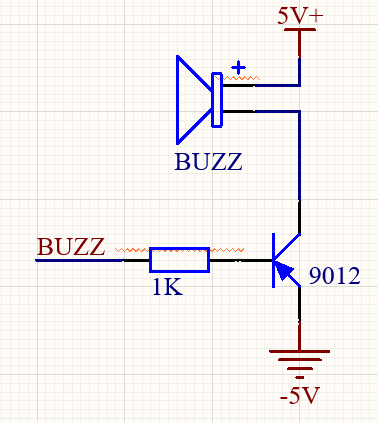

圖8. 三極管錯選PNP錯了，應該選用NPN管。
所有地線參考電位應為0V，而不是-5V和-12V。

ID:592807 · 發表于 2025-6-5 10:43

P8蜂鳴器能響嗎？P4為啥有些IO口你知道上拉，有些就不上拉，是懸空更容易捕捉電平信號嗎？P1你有能力放兩個573就不能放個數碼管驅動IC嗎？

ID:1133081 · 發表于 2025-6-5 11:55

首先要明確目的，就是想要實現什么功能。你的目的是什么別人都不知道怎么判斷電路是否正確？但從這些零亂的局部電路圖看，樓主還不具備設計一個簡單實用的電路的能力。

ID:592807 · 發表于 2025-6-5 15:53

npn 發表于 2025-6-5 10:11
2200uF/16V電容正極接+12V 負極接-12V 電勢差24V 通電直接給你炸飛。

2200uF,他不怕關不了機器嗎？這里面的儲能都?jí)蚶^電器斷電年后重啟一次了吧

ID:1152291 · 發表于 2025-6-5 22:49

畫的是五一單片機的嘛，其實還是有點問題的哦，但是我可以給你指導指導，如果是畫的51單片機的話，可以去網上找找關于五一單片你的例子。

ID:278457 · 發表于 2025-6-6 01:29

xiaobendan001 發表于 2025-6-5 07:28
8.png右邊的三極管是認真的嗎？
0V就0V，為何要標-5V？
-5和-12難道不是一個點？

PC是我隨便取的標識

-5V也可以等于0V一樣的

ID:278457 · 發表于 2025-6-6 01:30

cyi8 發表于 2025-6-5 08:13
先不看電路,就那一堆的波浪線,標號當參數了吧,你這電路能layout就怪了.
按鍵全部沒有硬件防抖
BUZZ的三極 ...

我用程序防抖就可以了。

ID:278457 · 發表于 2025-6-6 01:31

hhdsdy 發表于 2025-6-5 08:52
圖整得這么散，看起來費勁，也不知道是做什么用的，說是開發板吧，又沒必要用那么多的光耦，說是產品吧，為 ...

我用的都是12V交流電機。

ID:278457 · 發表于 2025-6-6 01:33

zhuls 發表于 2025-6-5 09:44
你為什么不用某家的1T加強51，比如8H系列的？
鎖存器，直接用595就行了，就不要用什么573了。
不過你595 ...

太謝謝了,我會改進的。

ID:278457 · 發表于 2025-6-6 01:33

a399288395 發表于 2025-6-5 09:55
5V 和12V 的電位差怎么解決的？

有一塊電源板。

ID:278457 · 發表于 2025-6-6 01:35

npn 發表于 2025-6-5 10:11
2200uF/16V電容正極接+12V 負極接-12V 電勢差24V 通電直接給你炸飛。

太謝謝了,還好沒有接。太危險了

ID:278457 · 發表于 2025-6-6 01:35

cy009 發表于 2025-6-5 10:39
一些建議：
圖1. 74HC573至數碼管段選端需加限流電阻。
圖2. 74HC595驅動6只LED，建議選Q0-Q5端口。

謝謝

ID:278457 · 發表于 2025-6-6 02:50

a399288395 發表于 2025-6-5 09:55
5V 和12V 的電位差怎么解決的？

是我粗心了

ID:278457 · 發表于 2025-6-6 02:53

黃youhui 發表于 2025-6-5 10:43
P8蜂鳴器能響嗎？P4為啥有些IO口你知道上拉，有些就不上拉，是懸空更容易捕捉電平信號嗎？P1你有能力放兩個 ...

修改過了。蜂鳴器。

ID:619259 · 發表于 2025-6-6 08:33

shenqiwei 發表于 2025-6-6 02:53
修改過了。蜂鳴器。

三極管還是接錯了

ID:88256 · 發表于 2025-6-6 09:07

shenqiwei 發表于 2025-6-6 02:53
修改過了。蜂鳴器。

這是聽不進大家的提醒啊，地就是地，不能標-5V-、12V；
PNP三極管的發射極電位必須比基極高才能導通，也就是說圖中的9012必須上下翻轉。

ID:140489 · 發表于 2025-6-6 10:34

一個月設計一個錯誤很多的電路，你還是改行吧

ID:876947 · 發表于 2025-6-6 11:00

看著有點亂

ID:996773 · 發表于 2025-6-6 11:23

shenqiwei 發表于 2025-6-6 02:53
修改過了。蜂鳴器。

這圖寥寥無幾沒幾個元件畫它有什么意義，pnp三極管接線都能畫反，直接上電烙鐵搭橋不行嗎

ID:1147727 · 發表于 2025-6-6 16:26

9012三極管的發射極應該接向高電位，否則無法驅動……剛開始畫電路圖時，要學會養成好習慣，要嚴謹慎行，多檢查幾次，范錯誤不可怕，怕的是屢教不改……

ID:278457 · 發表于 2025-6-7 02:47

fengyun6198 發表于 2025-6-6 16:26
9012三極管的發射極應該接向高電位，否則無法驅動……剛開始畫電路圖時，要學會養成好習慣，要嚴謹慎行，多 ...

改好了

ID:278457 · 發表于 2025-6-7 03:10

npn 發表于 2025-6-5 10:11
2200uF/16V電容正極接+12V 負極接-12V 電勢差24V 通電直接給你炸飛。

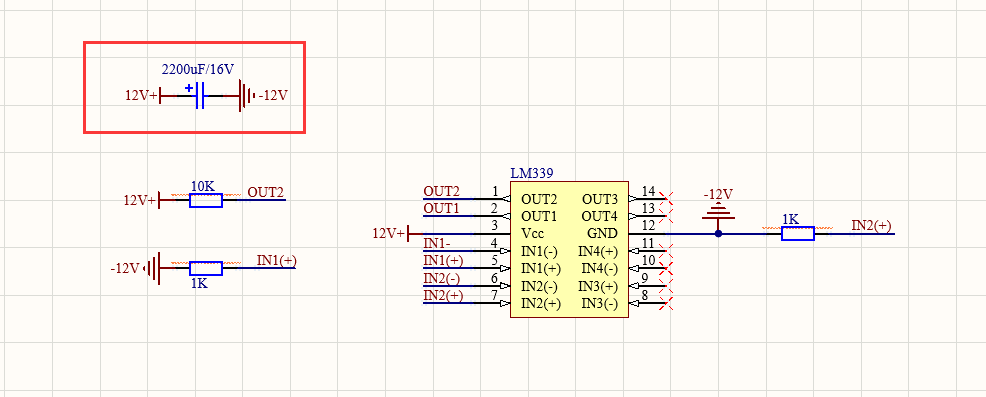

怪我位置沒有擺到位,電路圖可讀性差。其實2200Uf是放在這個位置的。這樣看起來就不會炸了。

ID:88256 · 發表于 2025-6-7 09:03

shenqiwei 發表于 2025-6-7 02:47
改好了

你的CPU工作電壓是5V吧？把9012和蜂鳴器的位置互換，在9012的e、b極并一個10K的電阻，這樣工作更可靠。

ID:1109793 · 發表于 2025-6-7 09:34

shenqiwei 發表于 2025-6-7 02:47
改好了

負載還是放到集電極比較好吧

ID:1109793 · 發表于 2025-6-7 09:36

shenqiwei 發表于 2025-6-7 03:10
怪我位置沒有擺到位,電路圖可讀性差。其實2200Uf是放在這個位置的。這樣看起來就不會炸了。

很多人都說了，那個接地符號不要用-12這種標記，或者你給他隱藏也行。
要分開的，可以用顏色，或者還有幾種不一樣的接地符號可以用的。
