MC34063升壓電路的問題

ID:16255 · 發表于 2025-6-2 15:56

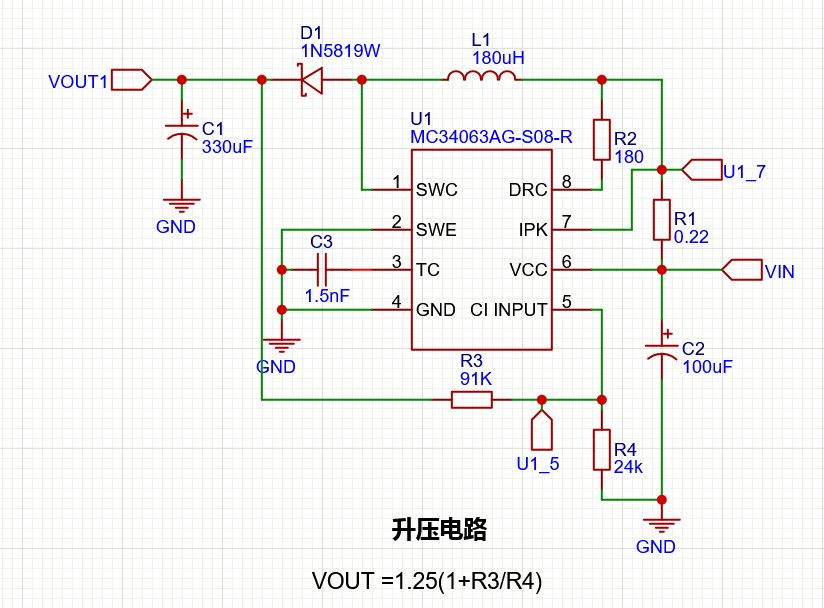

最近在做一個電路，想將鋰電池3.7V升壓成6V使用，就想到用34063，（34063可做升壓，可做降壓，也可做電壓反轉），跟著數據手冊將電路做出來。

電路也動作起來了，輸出為6V，不多不少，似乎很成功。
但是，現在發現輸入的電流比較大，按理說我的輸入電壓與輸出電壓的比例應該與輸入電流跟輸出電流的比例一樣才對啊。
理想狀態下，輸出電壓和輸入電壓的比例是162%。
簡單的測試一下，在輸出端接了幾個小負載，但似乎電流的比例并不是很一樣？

不知道是哪里的問題。是哪里參數不對，引起電流這么大？

ID:879809 · 發表于 2025-6-2 17:23

輸出電流越小，效率越低，這是非常簡單的道理。你應該算效率，（輸出電壓X電流）/（輸入電壓X電流）。

ID:891041 · 發表于 2025-6-3 15:45

這個芯片效率最高好像也才70%. 負載輸出最大0.1A. 再加上電流又測不準，所以不用管。除非效率特別低。

ID:1073939 · 發表于 2025-6-4 09:06

這個芯片效率不高，pwm頻率還不是固定的。(額定輸出功率/輸入功率)大于0.7就沒問題。
C3用1.5nF，pwm頻率太低了，不妥，應選470pF。

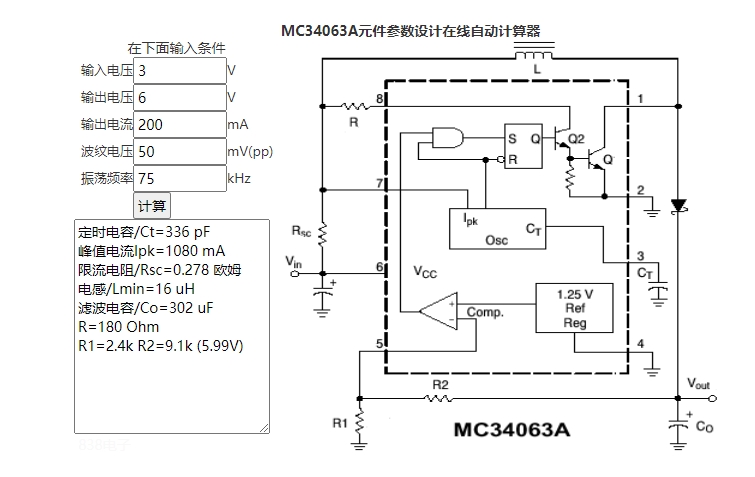

建議搜索一下“MC34063在線計算器 | MC34063參數計算器 | MC34063計算器在線使用”

ID:1034262 · 發表于 2025-6-4 14:39

你忽略的效率，34063效率不高，一般在65~75%左右。
忽略本身耗電，輸入電壓*輸入電流 *效率 = 輸出電壓*輸出電流。
比如輸入3.7V 500mA，效率75%，則輸出6V 231mA。

ID:1034262 · 發表于 2025-6-4 14:40

你可以換效率更高的芯片，比如SDB628.

ID:16255 · 發表于 2025-6-4 23:01

coody_sz 發表于 2025-6-4 14:40
你可以換效率更高的芯片，比如SDB628.

可以嘗試一下
