LM339兩路比較電路,是否連接正確

ID:278457 · 發表于 2025-6-2 02:19

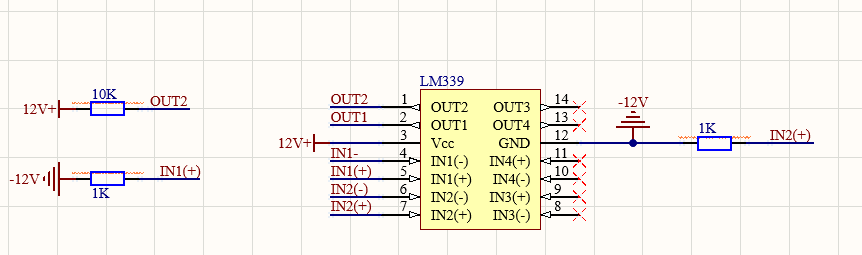

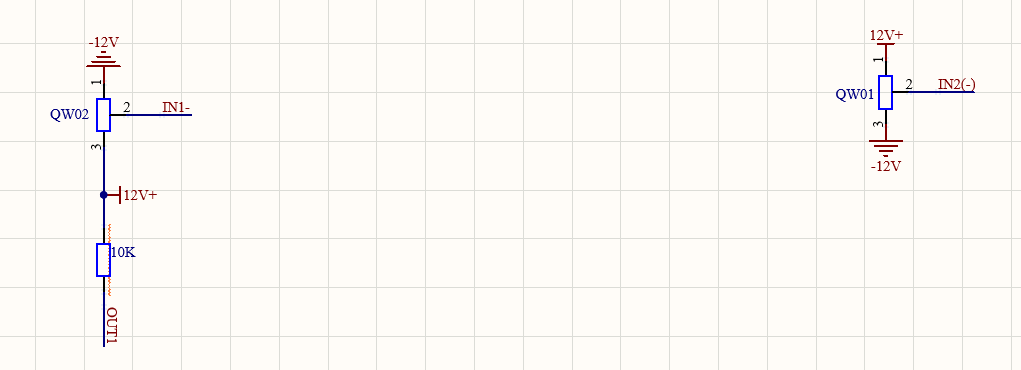

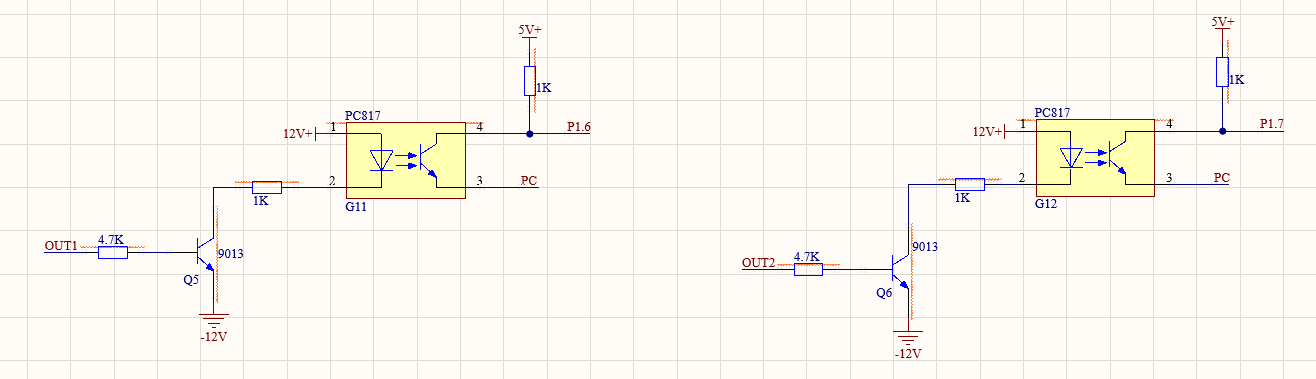

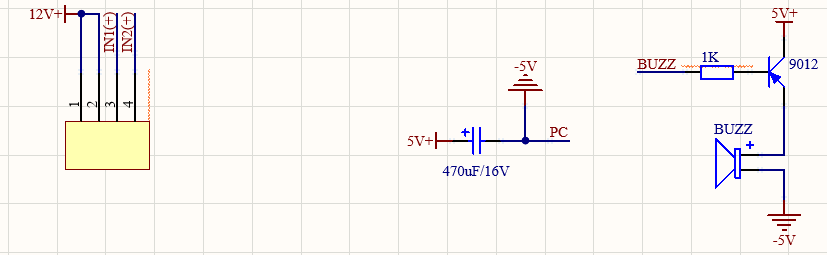

用的是LM339芯片,是否連接正確。

ID:332444 · 發表于 2025-6-2 08:36

使用前了解一下運放內部電路圖非常必要，輸出1缺少一個上啦電阻。

ID:1152330 · 發表于 2025-6-2 12:08

我印象中339這類比較器是OC輸出的，即集電極開路輸出，需要外部加上拉電阻，李查看一下芯片手冊。

ID:879809 · 發表于 2025-6-2 12:38

比較器不加滯回翻轉的時候會抖動，在+和out之間加個1M的電阻。

ID:584814 · 發表于 2025-6-2 22:05

xianfajushi 發表于 2025-6-2 08:36
使用前了解一下運放內部電路圖非常必要，輸出1缺少一個上啦電阻。

輸出都有10K上拉。但圖畫得怪怪的而且不全，比如接地標成－12V出現+12V、+5V還沒核心。

ID:883242 · 發表于 2025-6-2 23:12

man1234567 發表于 2025-6-2 22:05
輸出都有10K上拉。但圖畫得怪怪的而且不全，比如接地標成－12V出現+12V、+5V還沒核心。

應該是用12V電源生成的5V，所以一開始把地線寫成-12V了。

ID:278457 · 發表于 2025-6-3 03:15

Hephaestus 發表于 2025-6-2 23:12
應該是用12V電源生成的5V，所以一開始把地線寫成-12V了。

謝謝

ID:278457 · 發表于 2025-6-3 03:15

Hephaestus 發表于 2025-6-2 23:12
應該是用12V電源生成的5V，所以一開始把地線寫成-12V了。

謝謝

ID:278457 · 發表于 2025-6-4 03:03

xianfajushi 發表于 2025-6-2 08:36
使用前了解一下運放內部電路圖非常必要，輸出1缺少一個上啦電阻。

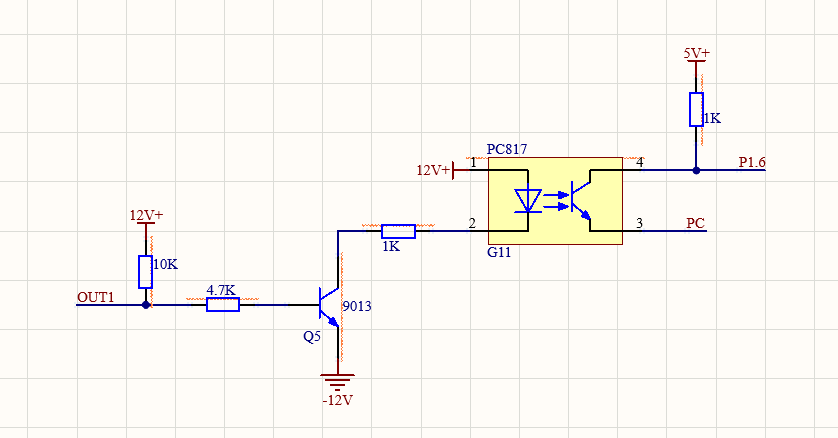

這樣應該可以了,加了上拉。

ID:879809 · 發表于 2025-6-4 18:54

shenqiwei 發表于 2025-6-4 03:03
這樣應該可以了,加了上拉。

Q5多此一舉，339最大輸出電流20mA直推光耦很輕松。

ID:469589 · 發表于 2025-6-6 08:45

rundstedt 發表于 2025-6-4 18:54
Q5多此一舉，339最大輸出電流20mA直推光耦很輕松。

對的！
339直接驅動，僅限流，還省略一個上拉，省很多零件。
