為什么LED不亮

ID:709761 · 發表于 2025-5-26 08:07

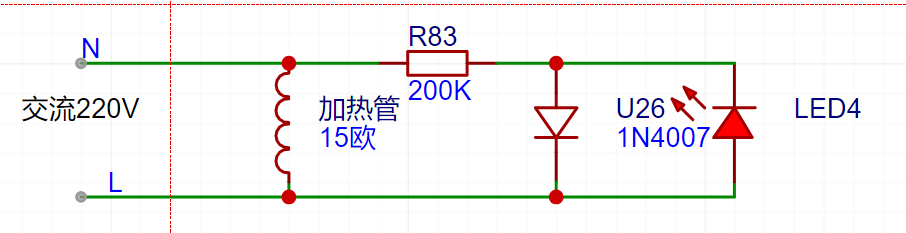

通電后發熱管正常加熱，但LED燈不亮，元件都是好的，為什么

ID:1144680 · 發表于 2025-5-26 10:30

把電阻與LED直接接220試試。

ID:235200 · 發表于 2025-5-26 13:31

在U26與LED4的回路里，只有IN4007的電壓性能壓降0.7V,而且是上正下負，從KVL定律來看，LED4承受-0.7V電流，怎么可能點亮

ID:1151695 · 發表于 2025-5-26 13:53

220V的交流電，1N4007雖然是穩壓，但是當L相位為正時，不是截止了，電流續不上以及你的電流計算也才1mA，把200k減小試試

ID:460466 · 發表于 2025-5-26 14:25

csmyldl 發表于 2025-5-26 13:31
在U26與LED4的回路里，只有IN4007的電壓性能壓降0.7V,而且是上正下負，從KVL定律來看，LED4承受-0.7V電流， ...

交流電負半周LED應該亮呀？

ID:1144680 · 發表于 2025-5-26 15:02

U26起到保護LED作用，應該串聯到電路里更好。
圖中接法，U26更容易擊穿，LED也不會亮。

ID:796531 · 發表于 2025-5-26 15:15

按照電路圖應該亮，是不是你實物LED極性搞反了

ID:69038 · 發表于 2025-5-26 15:51

電流不夠，你把R83改為47K再試一下。

ID:879809 · 發表于 2025-5-26 18:17

短路R83試試。

ID:460466 · 發表于 2025-5-26 18:26

zhuls 發表于 2025-5-26 15:51
電流不夠，你把R83改為47K再試一下。

LED1毫安（半波）亮度很明顯了

ID:1109793 · 發表于 2025-5-26 18:49

怎么確定零件都好的？唯一可能就是兩個二極管有一個是反了的

ID:1110477 · 發表于 2025-5-26 21:31

一般1毫安能亮，應該逐個檢查一下

ID:709761 · 發表于 2025-5-27 08:19

統一回復一下，去掉加熱管，LED正常亮，為什么

ID:1109793 · 發表于 2025-5-27 11:46

李冬發表于 2025-5-27 08:19
統一回復一下，去掉加熱管，LED正常亮，為什么

測量一下加熱時的加熱管兩端電壓

ID:187303 · 發表于 2025-5-27 12:36

我感覺如果元件都是好的且沒有焊接錯誤，這個LED4不可能不亮

ID:1130698 · 發表于 2025-5-27 12:44

李冬發表于 2025-5-27 08:19
統一回復一下，去掉加熱管，LED正常亮，為什么

好奇你從220V插頭到加熱管的壓降有多大？

ID:879809 · 發表于 2025-5-27 14:18

李冬發表于 2025-5-27 08:19
統一回復一下，去掉加熱管，LED正常亮，為什么

統一回復一下，去掉和不去掉加熱管，加熱管兩端電壓是多少？

ID:69038 · 發表于 2025-5-27 15:04

李冬發表于 2025-5-27 08:19
統一回復一下，去掉加熱管，LED正常亮，為什么

不應該啊，你這加熱管大約3000W（DCR=15R時），而且是直接加在市電L/N兩端，怎么可能會影響LED這路的？莫非電熱管能把整個電網的電壓拉低了不成？還是說你這L/N兩線離臺變忒遠了？
很久以前，用的熱得快（約2500W），其指示燈就是這么接的，電阻是用47K的。

ID:460466 · 發表于 2025-5-27 17:57

李冬發表于 2025-5-27 08:19
統一回復一下，去掉加熱管，LED正常亮，為什么

那就是加熱管拉低了電壓，加熱管也不會正常加熱的，哪怕只有100VLED也會亮的！你這電線有問題了？

ID:491875 · 發表于 2025-5-27 22:12

限流電阻R83是否開路？4007是否極性接反（4007與LED極性要相反接）？LED是否損壞？

ID:654797 · 發表于 2025-5-28 06:10

電流電壓太低吧！200K的阻太大了

ID:1109793 · 發表于 2025-5-28 07:42

海闊天空8 發表于 2025-5-27 17:57
那就是加熱管拉低了電壓，加熱管也不會正常加熱的，哪怕只有100VLED也會亮的！你這電線有問題了？

樓主說是正常發熱的，拉到多低才能不亮？拉那么低，還能熱？正常的熱起碼也不能太差了吧。否則樓主對正常的概念有點誤解了

ID:1138150 · 發表于 2025-5-28 11:24

最可能的原因是限流電阻200kΩ阻值過大或 LED支路被加熱管短路。建議優先調整電阻值（如改為30kΩ）并檢查極性。

ID:460466 · 發表于 2025-5-28 13:20

csmyldl 發表于 2025-5-26 13:31
在U26與LED4的回路里，只有IN4007的電壓性能壓降0.7V,而且是上正下負，從KVL定律來看，LED4承受-0.7V電流， ...

4007和LED都有電流，電流方向不一樣

ID:1147727 · 發表于 2025-5-28 15:00

電路是沒有什么問題，這是一個負載狀態指示電路。但出現LED 燈不亮，問題應該是出現在限流電阻200K上，阻值過大，電壓壓降也在，交流過零后，導致指示燈二極導通時間短，應當減小限流電阻阻值，讓指示燈二極提前亮。

ID:1147727 · 發表于 2025-5-28 15:06

運行一下電路仿真，就能明白是怎么一回事。限流電阻阻值從200K減到100K,觀察指示燈的亮度變化，再減到50K，同樣再觀察指示燈的亮度變化，一直調整到指示燈亮度正常。

ID:1152021 · 發表于 2025-5-28 18:58

電路有問題，當然不亮，看看LED點亮需要的電壓？

ID:491875 · 發表于 2025-5-28 20:50

不亮和亮度低不是一個故障！200K的限流電阻不會導致LED不亮，阻值過大也只是LED亮度低一些而已。除非限流電阻開路！

ID:517951 · 發表于 2025-5-29 07:23

減小220K電阻到100K,LED電流就有,1-2mA, LED就應該能亮,, 不亮再適當減小一點.

ID:33634 · 發表于 2025-5-29 11:19

把4007換成發光二極管試一下

ID:1152287 · 發表于 2025-5-31 17:14

限流電阻R83（200kΩ）值過大，導致通過LED的電流不足

ID:880573 · 發表于 2025-6-2 15:56

把電阻適當減小，查該LED的IF典型值是多少？

ID:1152439 · 發表于 2025-6-2 18:25

電阻200千歐太大了，導致LED燈分得的電壓太小；將加熱管去掉后，電流只能經過LED燈這個回路，自然此時LED燈分壓就不受加熱管分壓過大的限制了。可以直接測量一下加熱管兩端和LED燈兩端的電壓

ID:368534 · 發表于 2025-6-5 08:47

用萬用表量一下LED電壓不就行了

ID:1152844 · 發表于 2025-6-5 15:59

因為是交流電，你需要整流一下
