如何使用tl431制作一個低電壓提示電路

ID:1098992 · 發表于 2025-3-8 20:16

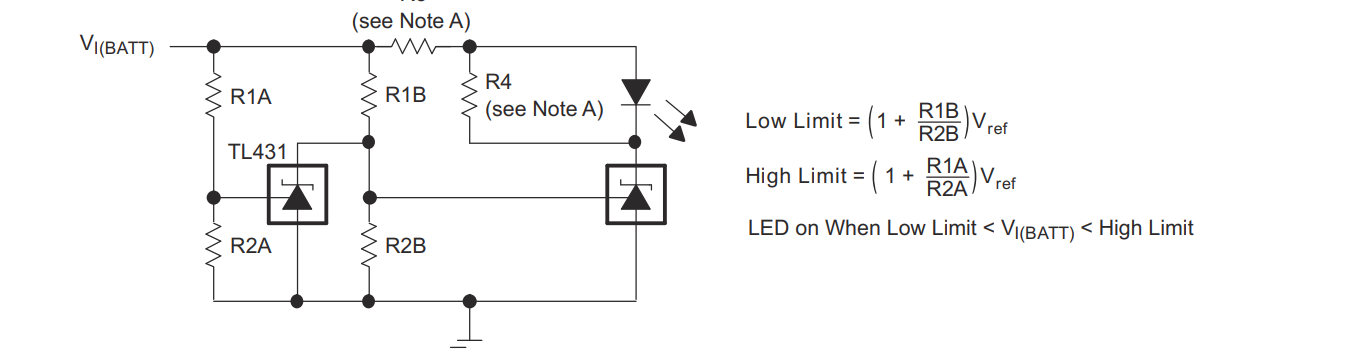

想要做一個12v鋰電池低壓提示電路，看到了tl431這款芯片，其中有一個應用電路是鋰電池電壓在某范圍內時led亮，但我想要led在低電壓時亮，請問該如何設計，或者什么別的思路

ID:371895 · 發表于 2025-3-9 19:43

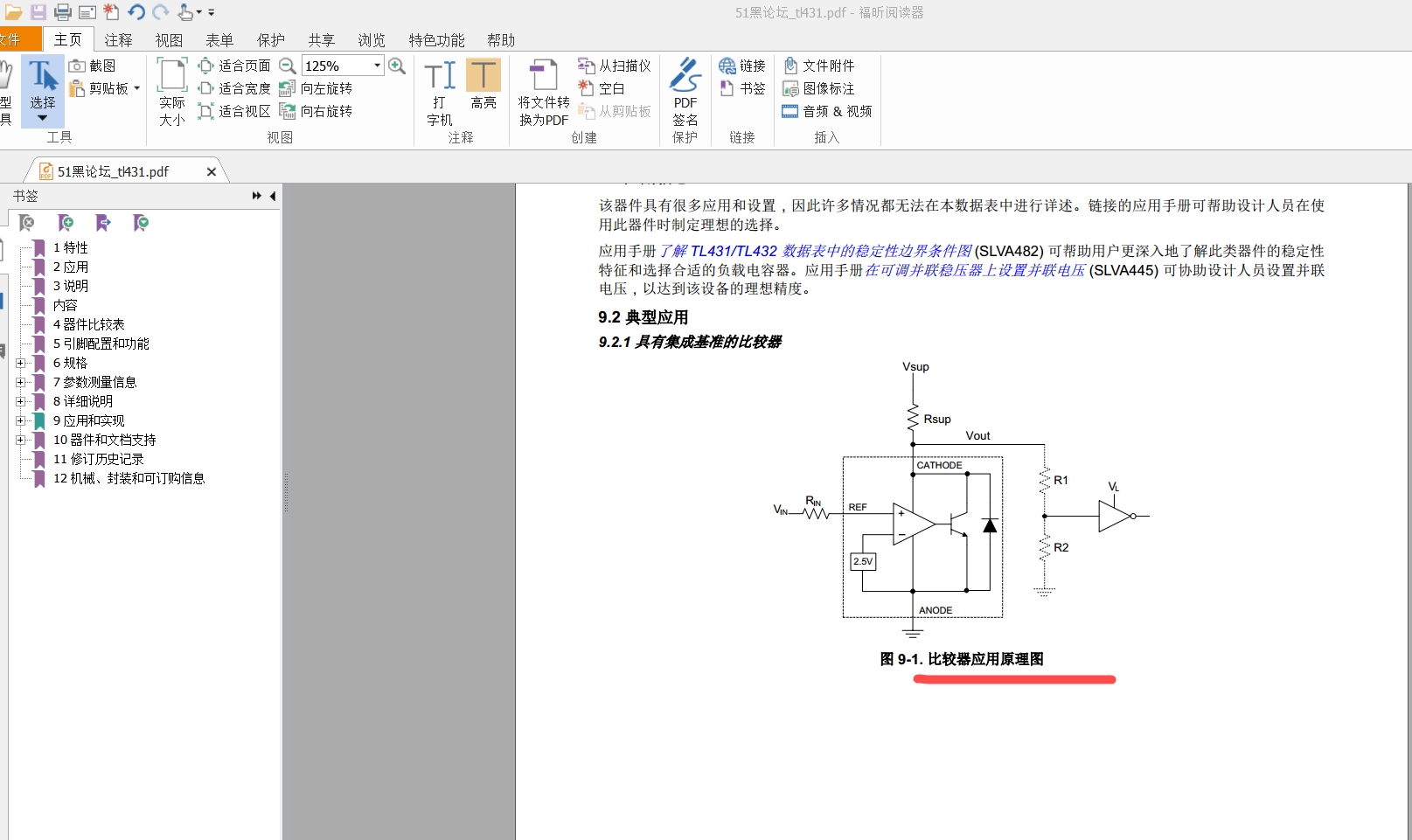

我看了下手冊，覺得還是用比較器比較好。

ID:332444 · 發表于 2025-3-9 19:47

要說明一個低壓值，在還有剩余電量能維持點亮一段時間內，比較簡便方法加一反向即可。

ID:371895 · 發表于 2025-3-10 10:39

紅了腳丫發表于 2025-3-9 19:43
我看了下手冊，覺得還是用比較器比較好。

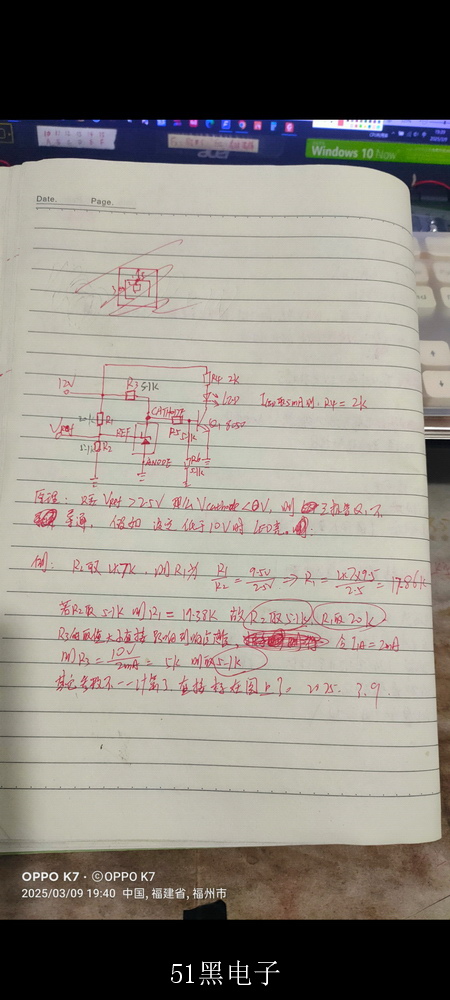

R5的5.1k要改成43k，因為手冊上明確指出作為比較器使用時輸出的最低電壓為2V，而三極管開啟電壓為0.6V左右，那么最好設置成0.3V以下就能保證截止。實際制作時要是在滿電時就亮了，還要加大阻值。其實可以用一個普通的穩壓來做的，電路還更簡潔點，只是不能突然跳變

ID:1034262 · 發表于 2025-3-10 21:06

單個TL431很容易實現對12V電池的低壓提醒。比如10V時低壓提醒，則參考端接分壓電阻30K+10K，組成10V電壓檢測，紅光LED串聯二極管1N4148再跟TL431輸出并聯，高于10V則TL431輸出飽和，電壓低于2.0V，LED不亮，電壓低于10V，TL431截止，LED亮。
